3-m后张法预应力混凝土T梁桥施工图纸cad构造图,梁顶横坡示意图

  • 位置:湖南
  • 编制时间:近代
  • 使用性:公路桥
  • 跨径大小和多跨总长:40m
  • 承重构件受力情况:梁桥
  • 使用年限:永久性桥
  • 材料类型:预应力桥

附件详情

  • 设计说明 5
  • 全桥工程数量表

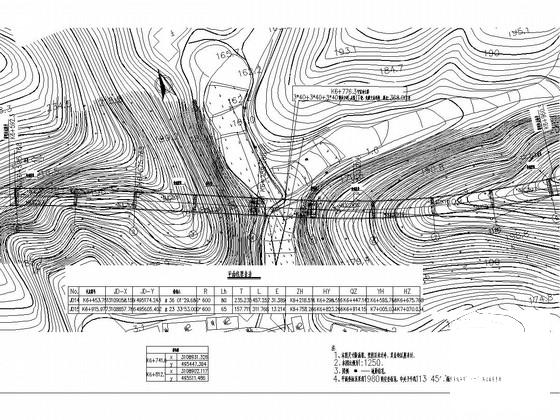

  • 桥位平面图
  • 位工程地质纵断面图
  • 桩位坐标图
  • 桥型布置图3
  • 主梁布置图3
  • 桥台一般构造图
  • 桥台台帽钢筋构造图
  • 桥台耳、背墙钢筋构造图
  • 台挡块、挡土板钢筋构造图
  • 桥台支座垫石钢筋构造图
  • 桥台桩基钢筋构造图2
  • 桥墩一般构造图3
  • 墩盖梁钢筋构造图3
  • 桥墩墩身钢筋构造图7
  • 桥墩系梁钢筋构造图3
  • 桥墩承台钢筋构造图2
  • 桥墩桩基钢筋构造图4
  • 墩挡块钢筋构造图3
  • 桥墩支座垫石钢筋构造图2
  • 墩梁固结构造图
  • 桥墩变截面柱式墩钢筋构造图2
  • 桥墩地系梁钢筋构造图2
  • 桥墩实体承台钢筋构造图
  • 桥墩柱钢筋构造图
  • 桥墩柱系梁钢筋构造图
  • 桥墩桩基础钢筋构造图3
  • 桥台挡块钢筋构造图
  • T梁梁顶横坡示意图
  • T梁桥墩标准图(40-12-0°~90°-0~15)
  • T梁桥墩标准图(40-12-0°~90°-0~25)
  • T梁桥墩标准图(40-12-0°~90°-40~60)
  • T梁桥台标准图(40-12-0°~90°-0~5.4)
  • 40米T梁标准图
  • 下部结构计算书15页

附件详情

设计依据:《公路桥涵施工技术规范》(JTG/T F50-近代);《公路桥梁抗震设计细则》(JTG /T B02-01-近代)
公路大桥桥位区地形高程为156~219.0m,最大地形相对高差约63m,地形陡峭,山谷自然坡度40~50°,植被发育。山谷南北展布,与线路基本正交。桥跨布置为3-(3x40)m预应力混凝土T梁(后张T梁,先简支后连续)。桥梁平面位于缓和曲线、圆曲线及直线上。平曲线:桥梁平面位于曲线、直线上;桥面宽度:12m=0.5m(防撞护栏)+ 11m(行车道)+0.5m(防撞护栏);纵坡:全桥纵坡为3%。公路-Ⅱ级。桥台采用桩柱式桥台,桩径1.8m。桥墩采用柱式桥墩,桩基础,其中1、2、7、8#桥墩墩柱直径为1.6m,桩基直径为1.8m;3、6#桥墩采用变截面柱式墩,第一节墩柱直径为1.6m,第二节墩柱直径为1.8m,桩基直径为2.0m。4、5#桥墩与梁体固结。桩基均按嵌岩桩设计,施工采用机械成孔。混凝土采用C50、C40、C30、桩基采用C25混凝土。预制箱梁锚具采用OVM型锚具及其配套的设备,管道成孔采用金属波纹管。普通钢筋采用HPB235、HRB335和HRB400钢筋。支座采用板式橡胶支座,D80型毛勒伸缩缝、D160型模数式伸缩缝。桥面铺装采用4cm厚细粒式沥青混凝土(AC-13C)+5cm厚中粒式沥青混凝土(AC-20C)+8cmC50钢筋混凝土……61张CAD,

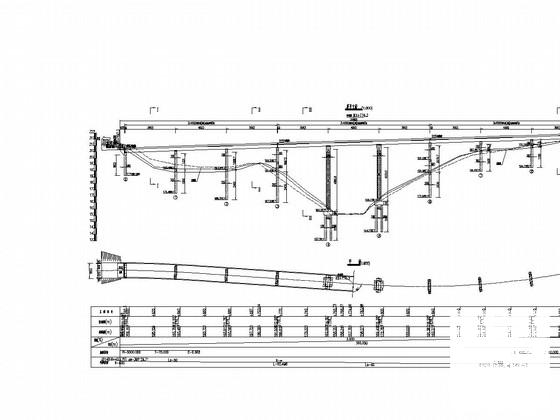

桥型布置图

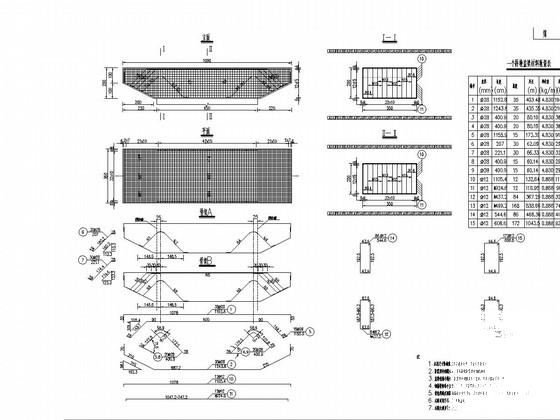

桥台台帽钢筋构造图

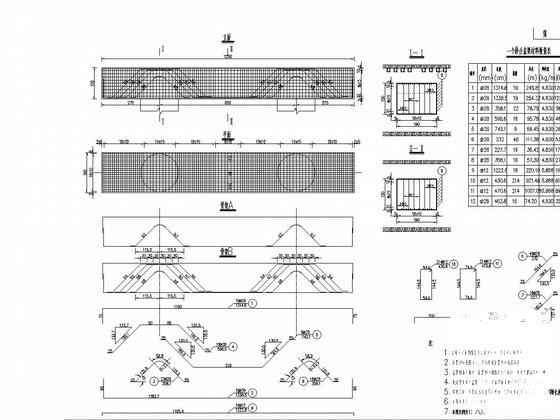

桥墩盖梁钢筋构造图
