漂流项目空心板漫水桥施工图纸cad构造图及布置图

附件详情

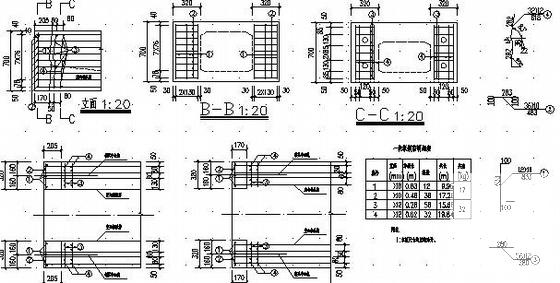

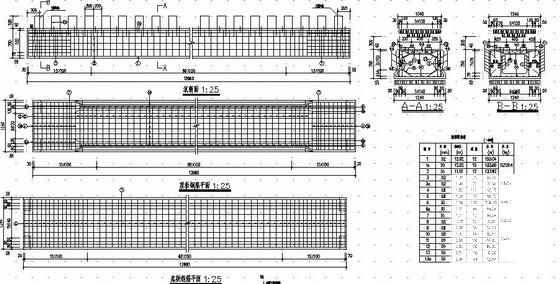

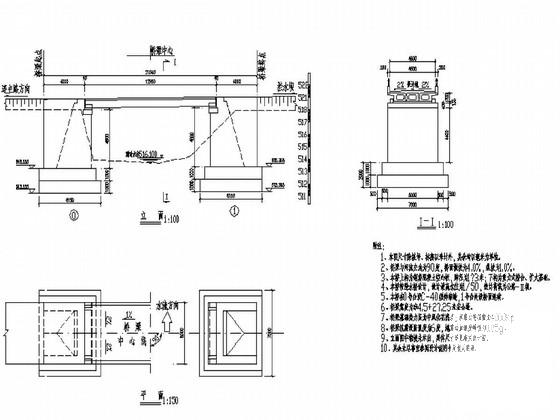

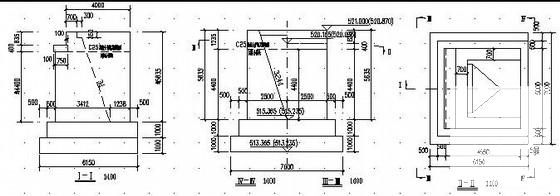

汽车荷载等级：公路II级。行车道数1。桥长21.04m。桥梁宽度为净4.5+2×0.25米安全墩。单幅桥梁块数3。中距1.25m，预制板长12.96m，预制板高0.7m。设计安全等级：二级。预制板最大吊装重量：边板220KN，中板171KN。桥上构为钢筋混凝土空心板，跨径为1×13米；下构为重力式桥台、扩大基础。桥梁与河流交角为90度，桥面横坡为4.0%，纵坡为1.0%。本桥按漫水桥设计，设计最高水位为1/50。
材料：水泥：应采用高品质的强度等级为62.5，52.5和42.5的硅酸盐水泥，同一座桥的板梁应采用同一品种水泥。粗骨料：应采用连续级配，碎石宜采用锤击式破碎生产。碎石最大粒径不宜超过20mm，以防混凝土浇筑困难或振捣不密实。混凝土：预制空心板、封锚端、铰缝、桥面现浇层和封端混凝土均采用C40；有条件时，铰缝混凝土可选择抗裂、抗剪、韧性好的钢纤维混凝土；桥面铺装采用沥青混凝土。普通钢筋采用R235和HRB335钢筋。预应力钢筋采用抗拉强度标准值fpk =1860MPa，公称直径d=15.2mm的低松弛高强度钢绞线。本通用图的结构体系为简支结构，按部分预应力A类构件设计。
……共计17张，
