商业楼配套景观电气设计CAD施工大样图

搜索更多资源
  • 建筑类别：商业
  • 建筑设计结构形式：其他结构
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 节点大样：电缆,灯具,其它
  • 负荷等级：三级
  • 接地方式：TN-S
  • 强电设计：供配电系统,低压配电,其它

该附件为商业楼配套景观电气设计图纸。

概况：
本项目为上海某商业楼配套景观电气设计图纸。
1.景观照明及动力配电等级按三级负荷供电，采用TN-S系统供电。
2.有灯杆或具备隐藏条件的的灯具均要求分散独立配置熔断器，草坪灯、景观灯及路灯


设计范围：
1. 该项目设计景观电气系统:景观照明及动力配电。
2. 该项目分界点为景观配电箱上端头。

部分图纸摘录：

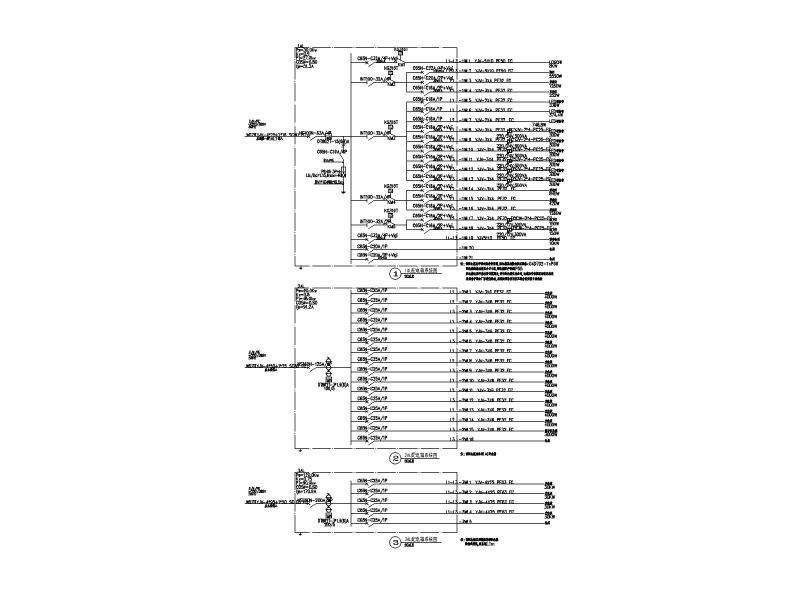

配电箱系统图

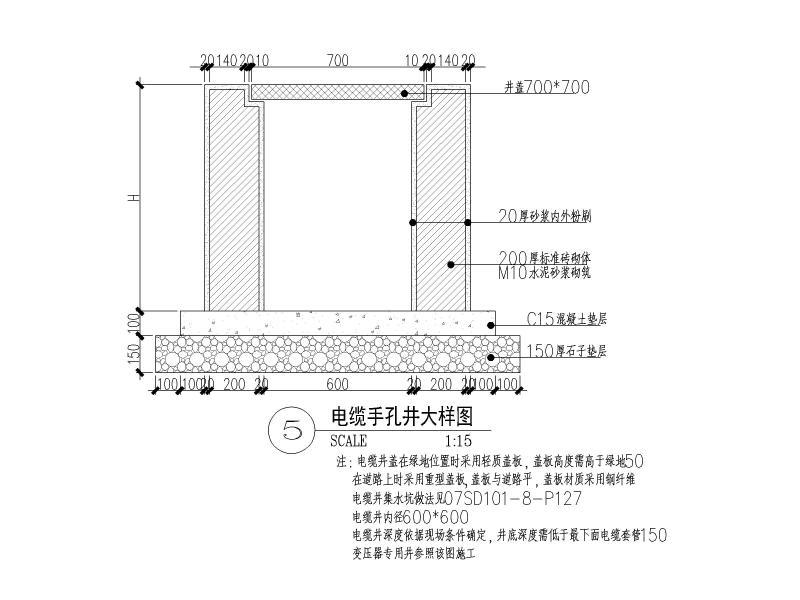

电缆手孔井大样图

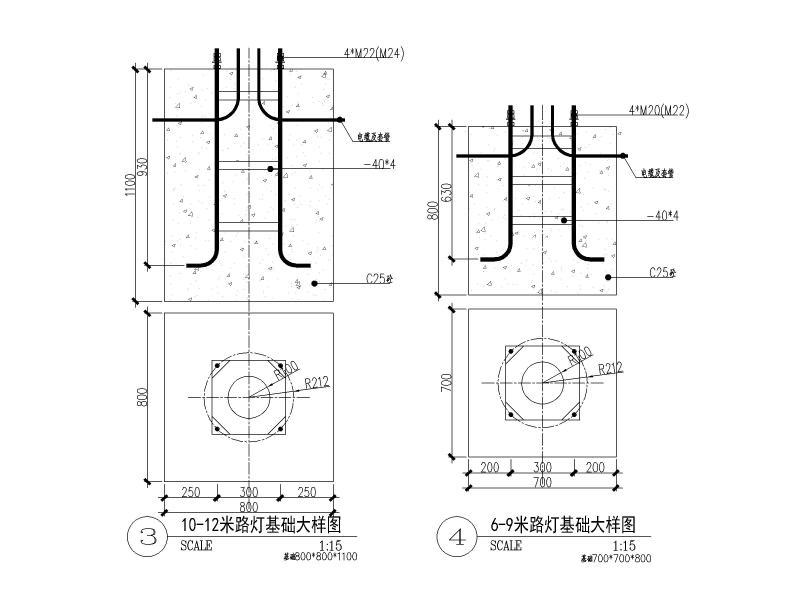

路灯基础大样图

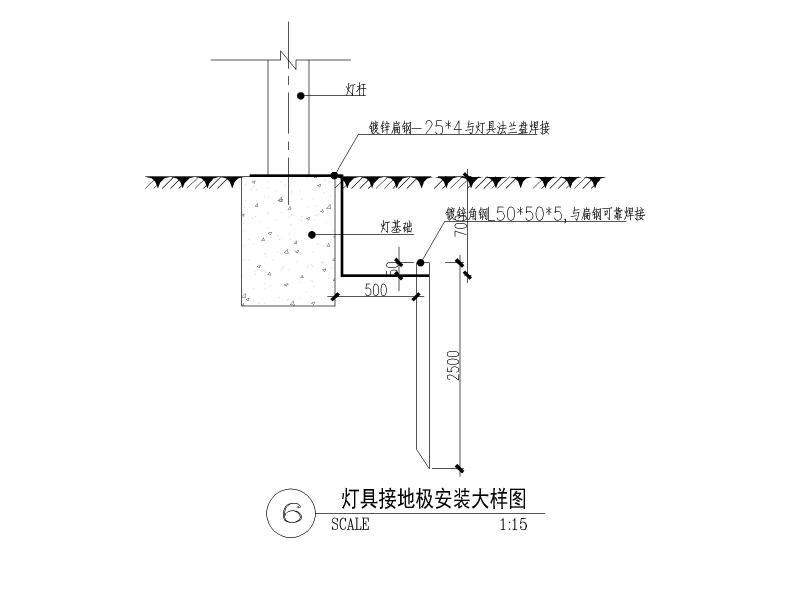

灯具接地极安装大样图
时钟控制原理图



以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
  • 电气施工设计 - 1
    电气施工设计 - 1
  • 电气施工设计 - 2
    电气施工设计 - 2
  • 电气施工设计 - 3
    电气施工设计 - 3
  • 电气施工设计 - 4
    电气施工设计 - 4
  • 电气施工设计 - 5
    电气施工设计 - 5
  • 电气施工设计 - 6
    电气施工设计 - 6
以上是部分截图，请下载附件后查看完整高清内容
