1.7万平高层住宅楼电气施工CAD图纸

搜索更多资源
  • 建筑类别：住宅
  • 建筑高度类型：高层建筑
  • 建筑设计结构形式：其他结构
  • 建筑设计面积：16909.73平方米
  • 建筑地上层数：20层
  • 建筑地下层数：1层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 地下室用途：车库
  • 节点大样：等电位联结
  • 负荷等级：一级,三级
  • 防雷等级：第三类
  • 接地方式：TN-S
  • 项目所在地：江苏
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,通信系统,有线电视和卫星接收系统,信息网络系统,其它

该附件为1.7万平高层住宅楼 电气施工图 。

概况：
该项目为江苏省淮安市某住宅小区。本子项为一类高层，总建筑面积16909.73平方米，建筑高度61.2米。地下一层为自行车库 西侧设有二层小型商业服务网点，其余为住宅，建筑最高层数为20层。

设计范围：
照明、插座系统；电力系统；防雷及接地系统；火灾自动报警系统；
通讯系统；有线电视系统；可视对讲、安防、数据抄表。

部分图纸摘录：

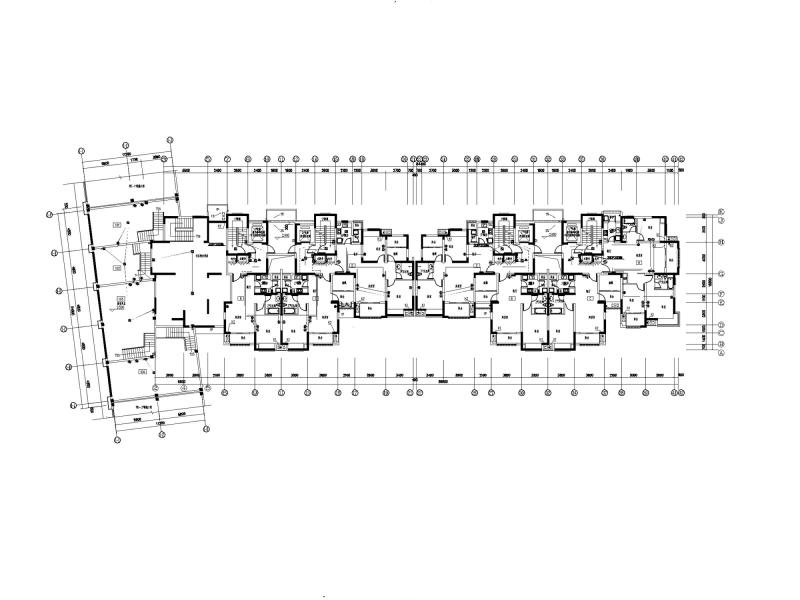

弱电平面图

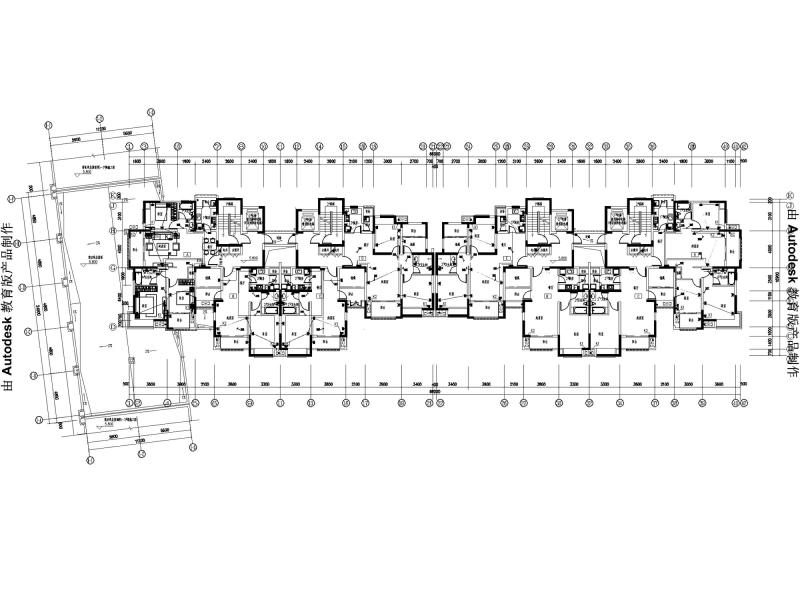

插座平面图

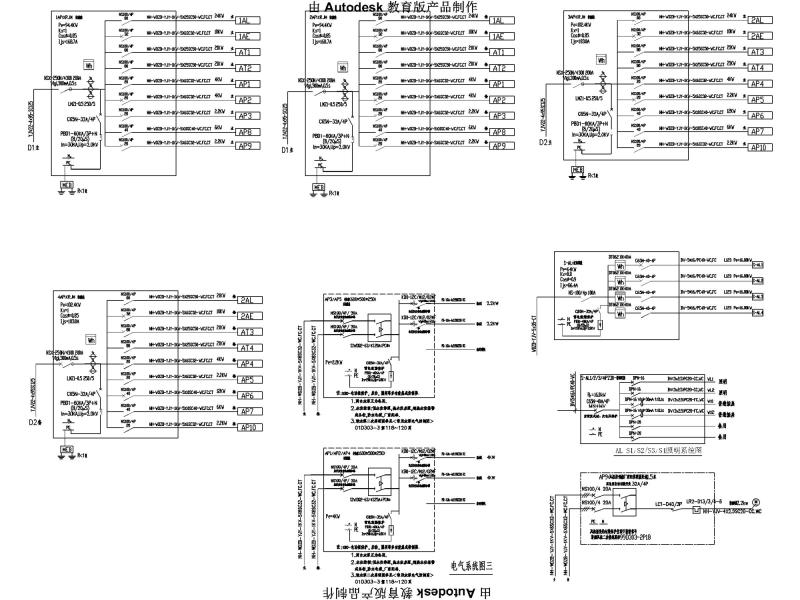

配电箱系统图

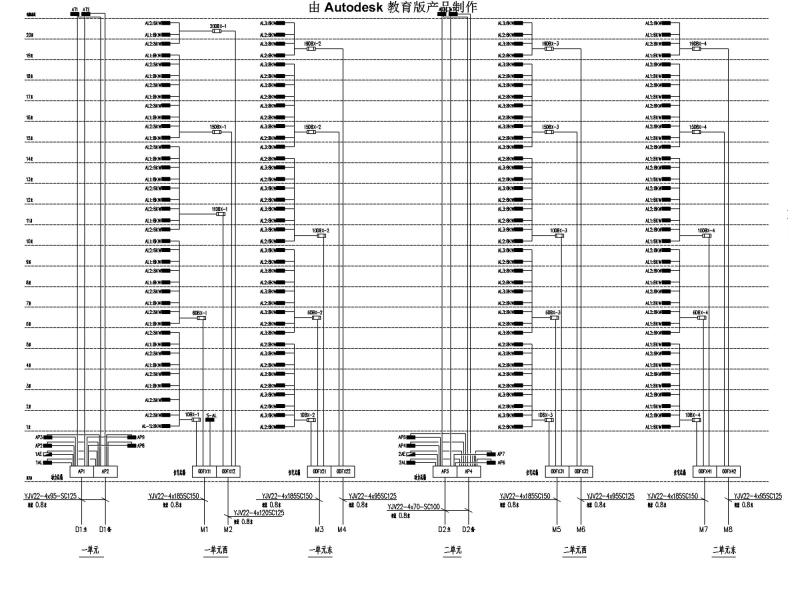

竖向配电干线图

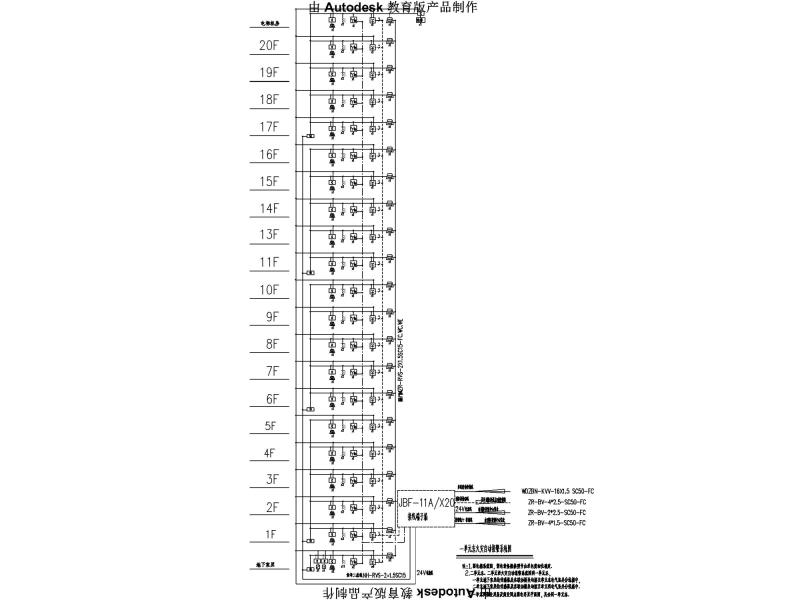

火灾自动报警系统图




弱电系统图
总电位联结系统图


图纸内容全览



以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
  • 住宅电气施工图纸 - 1
    住宅电气施工图纸 - 1
  • 住宅电气施工图纸 - 2
    住宅电气施工图纸 - 2
  • 住宅电气施工图纸 - 3
    住宅电气施工图纸 - 3
  • 住宅电气施工图纸 - 4
    住宅电气施工图纸 - 4
  • 住宅电气施工图纸 - 5
    住宅电气施工图纸 - 5
  • 住宅电气施工图纸 - 6
    住宅电气施工图纸 - 6
  • 住宅电气施工图纸 - 7
    住宅电气施工图纸 - 7
  • 住宅电气施工图纸 - 8
    住宅电气施工图纸 - 8
以上是部分截图，请下载附件后查看完整高清内容
