21万平32层综合住宅楼电气CAD施工图纸(火灾自动报警)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅, 商业
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：210000平方米
• 建筑地上层数：32层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：30张
• 设计年代：近代
• 地下室用途：车库, 设备用房, 其它
• 节点大样：其它
• 负荷等级：三级
• 防雷等级：第三类
• 火灾保护分级：二级
• 接地方式：TN-S
• 项目所在地：河北
• 强电设计：低压配电, 电气照明, 建筑物防雷, 接地安全, 电气控制, 其它
• 弱电设计： 火灾自动报警系统 , 视频监控系统, 通信系统, 有线电视和卫星接收系统, 信息网络系统, 其它

附件详情

• 1、电气设计说明
• 2、对讲系统图
• 3、有线电视系统图
• 4、电话网络系统图
• 5、火灾自动报警系统图
• 6、安防监控系统图
• 7、竖向配电系统图
• 8、配电系统图
• 9、防雷接地平面图
• 10、 弱电平面图
• 11、消防安防平面图
• 12、电井大样图
• 13、动力插座平面图
• 14、 照明平面图
• 15、安防监控系统图

附件详情

该附件是[河北]综合住宅楼全套电气施工图纸，总共30张。
项目地上32层，地下2层，总建筑设计面积：近代43平方米。
设计内容：1、220V/380V配电系统；2、电话系统；3、建筑物防雷、接地系统及安全措施；4、火灾自动报警系统；5、安全技术防范系统（保安监视）；6、综合布线系统；7、有线电视系统；

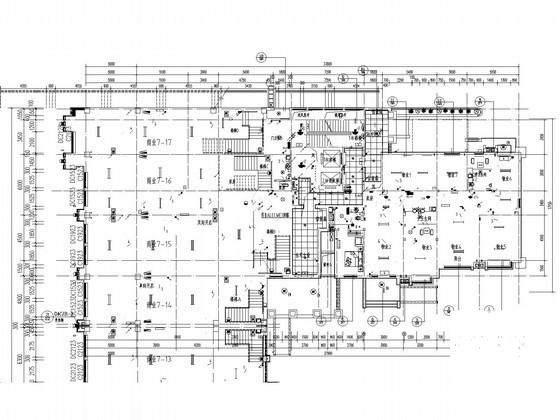

住宅一层平面图

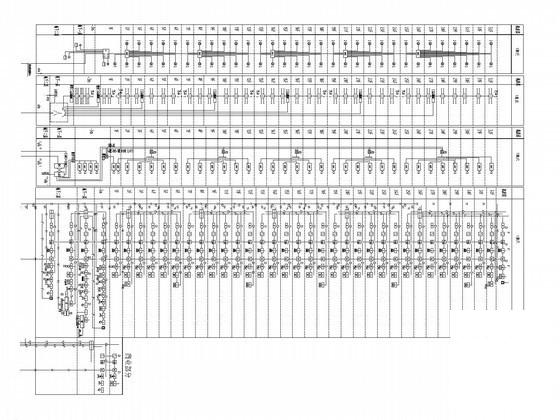

弱电系统图

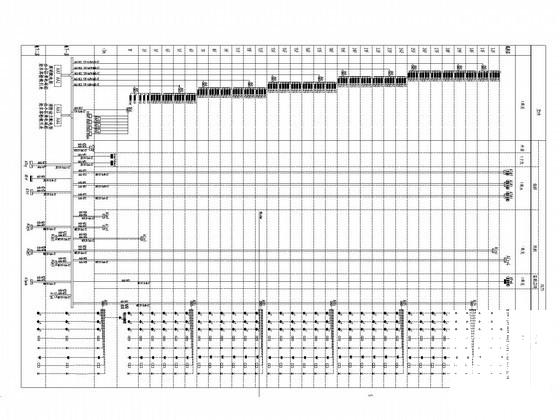

竖向配电系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-17 13:53:51上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
