商务办公区景观电气施工CAD图纸（大样）
-
建筑类别：其他
-
建筑高度类型：超高层建筑
-
建筑设计结构形式：其他结构
-
图纸设计深度：施工图
-
图纸设计格式：天正建筑CAD 7.0
-
设计年代：近代
-
节点大样：弱电设备
-
强电设计：供配电系统,电气照明,接地安全,其它
-
弱电设计：入侵报警系统,视频监控系统,广播系统,其它
该附件为商务办公区景观
电气施工图
（含大样）。
概况：
本项目位于贵州省遵义市，规划占地面积约21.91万平方米，用地性质为公园绿地，配套有地下停车库及商业。本项目基地东西长2KM，由公共艺术区、商务办公区、运动生活区三个地块组成。
本子项为三标段商务办公区景观设计。
设计范围：
配电系统、电力监控系统、照明系统；
视频监控、背景音乐广播系统、无线WIFI覆盖系统、紧急报警系统。
部分图纸摘录：

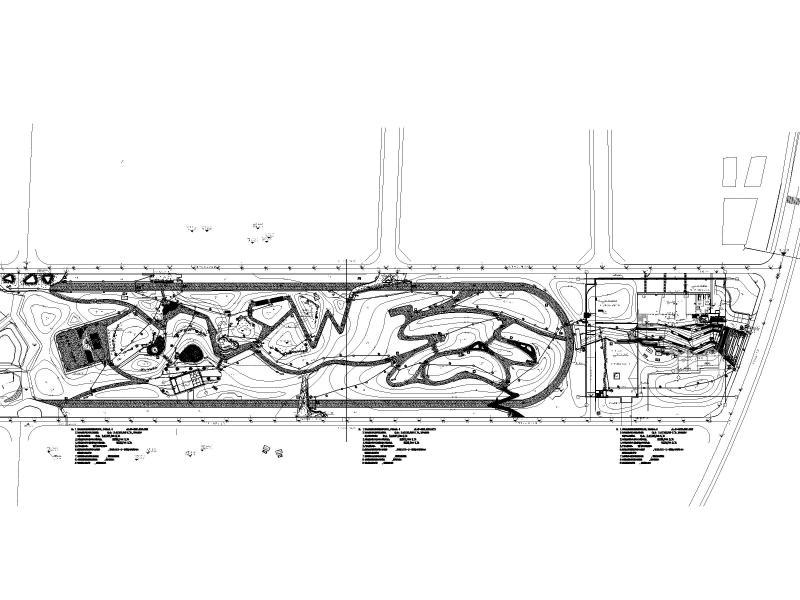

弱电平面图

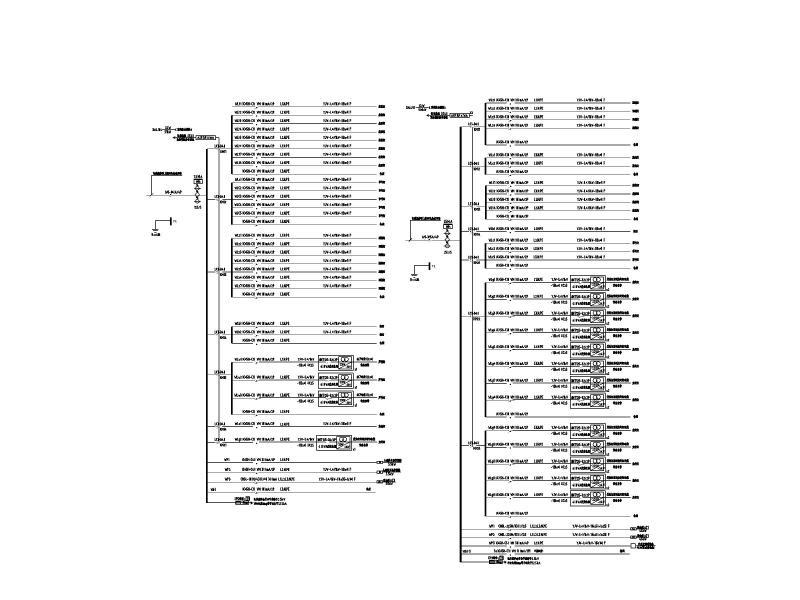

配电箱系统图

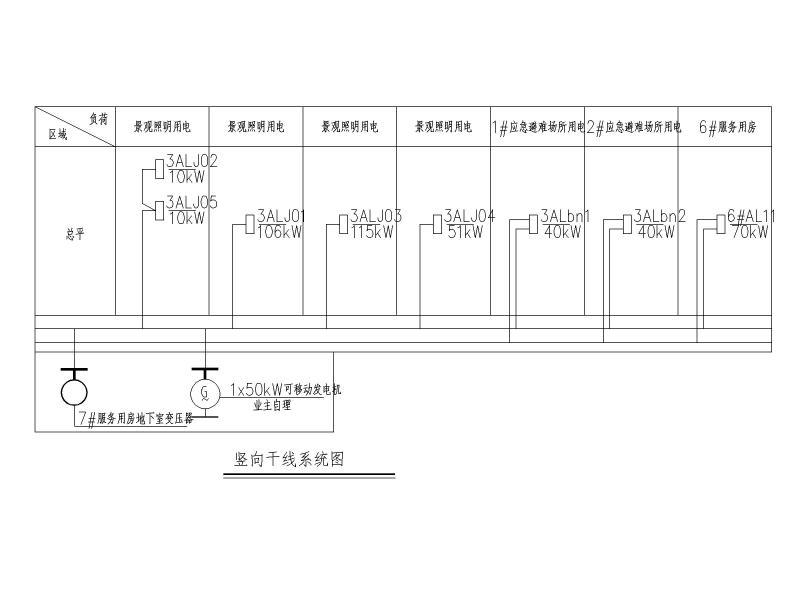

竖向干线系统图

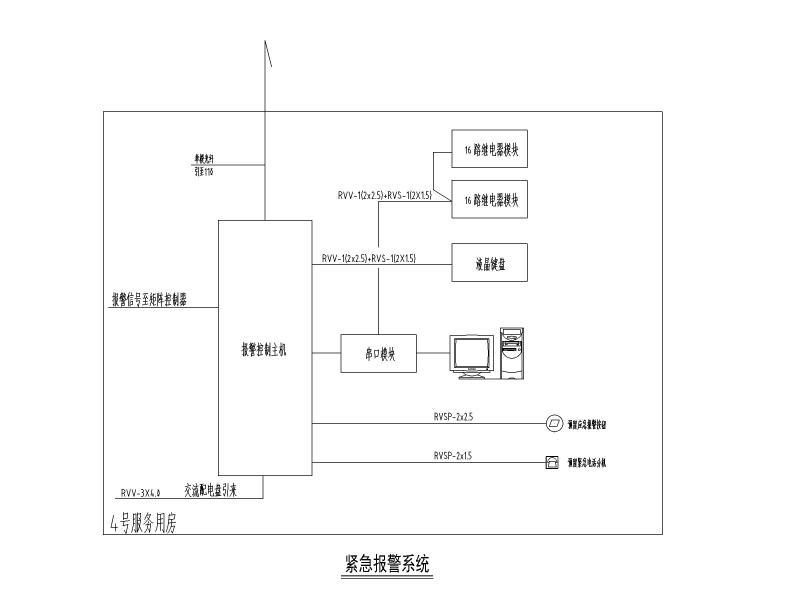

紧急报警系统图

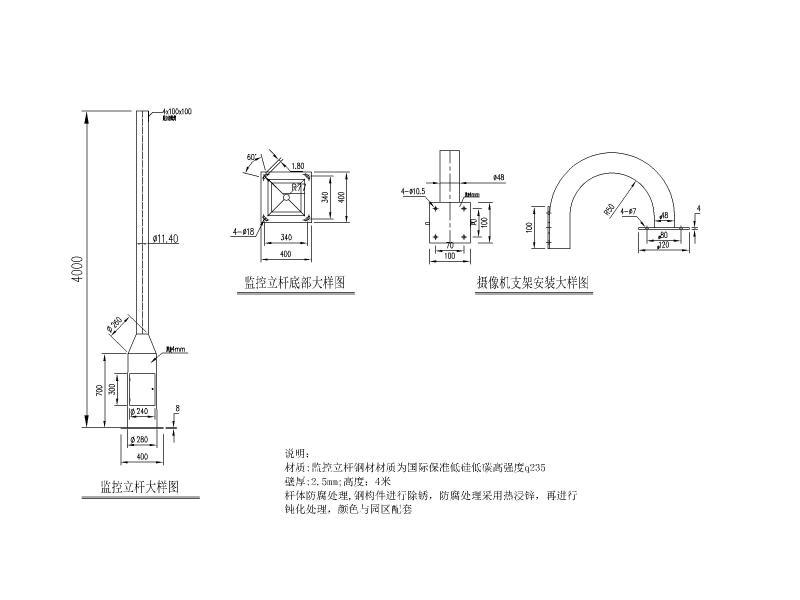

监控大样图
室外照明TT接地型式接线示意图
潜水泵控制原理图
灯具控制原理图
以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
-
施工大样图纸 - 1 -
施工大样图纸 - 2 -
施工大样图纸 - 3 -
施工大样图纸 - 4 -
施工大样图纸 - 5 -
施工大样图纸 - 6 -
施工大样图纸 - 7
-
施工大样图纸 - 8
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-12
- 评论次数：0
- 浏览次数：0
- 文件大小：17.39 MB
- 收藏次数：0
-
文件名称：
附件-996977099999558597.zip
