公园景观工程电气CAD大样图(dwg)

hhjj990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他建筑
• 设计内容： 说明, ,动力配电系统,照明配电系统,控制原理图

附件详情

• 一、电气设计说明
• 二、灯光时控原理图
• 三、设备安装大样图
• 四、配电箱系统图
• 五、景观

附件详情

本稿件是[抚州]某公园景观工程电气图纸，主要涉及道路绿化照明、景观雕塑小品照明及照明配电装置等。

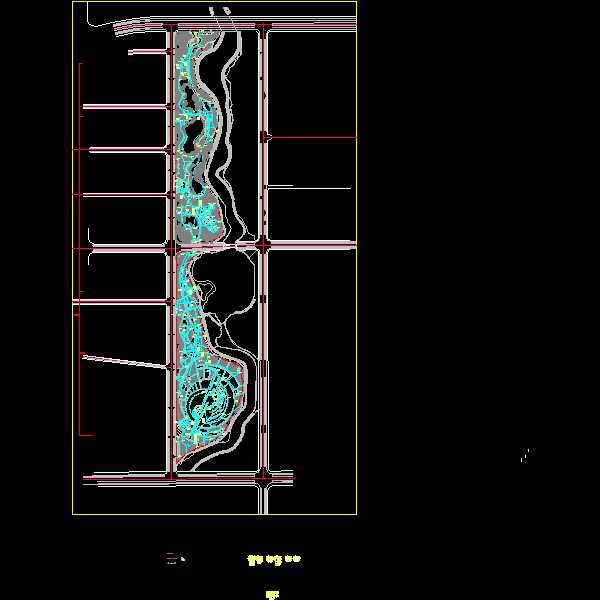

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-5-13 21:49:12上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
