钢框架结构别墅楼梯结构详大样图（CAD）
该附件是
钢框架结构别墅楼梯结构详图（CAD）
，共图纸1张。
内容主要包含：钢梯立面图，钢梯结构剖面图、楼梯构件表、梯梁与基础连接详图、踏步大样图...
图纸完整，各个细部构造、节点大样清晰，方便直接选用或者借鉴。

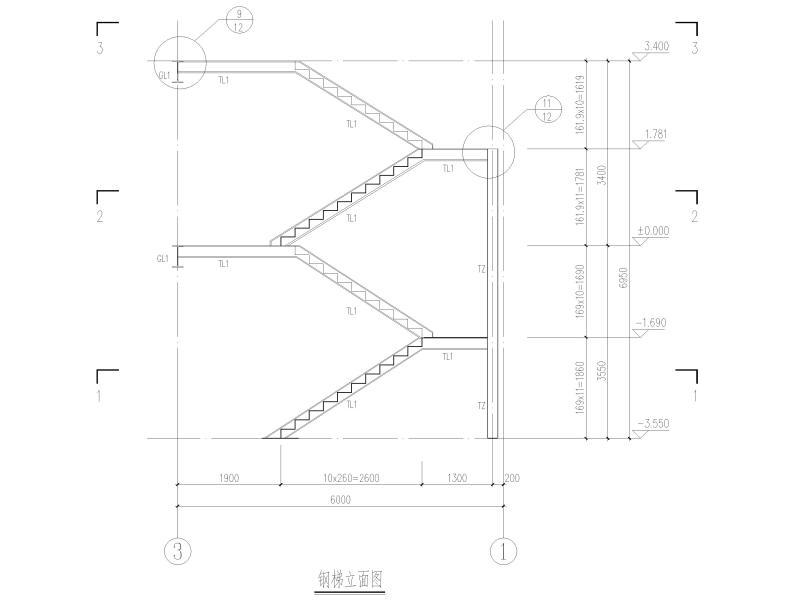

钢梯立面图

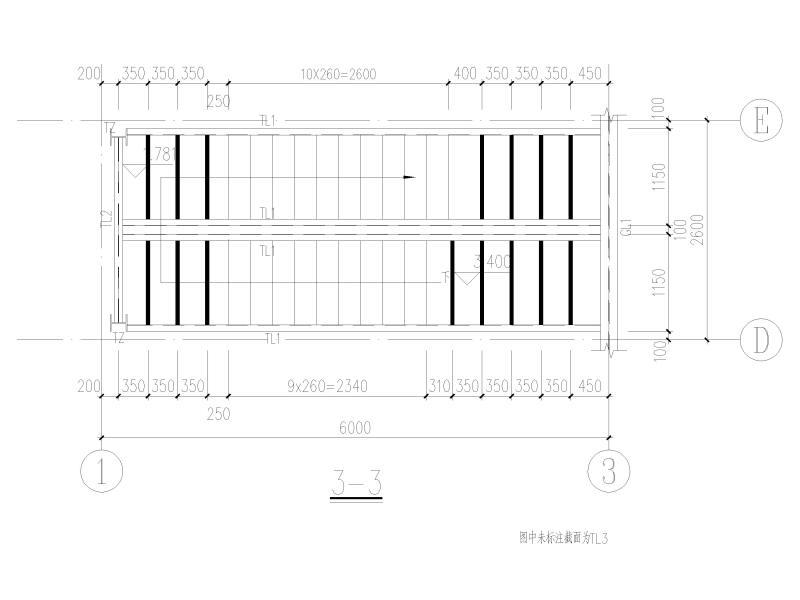

楼梯结构剖面图

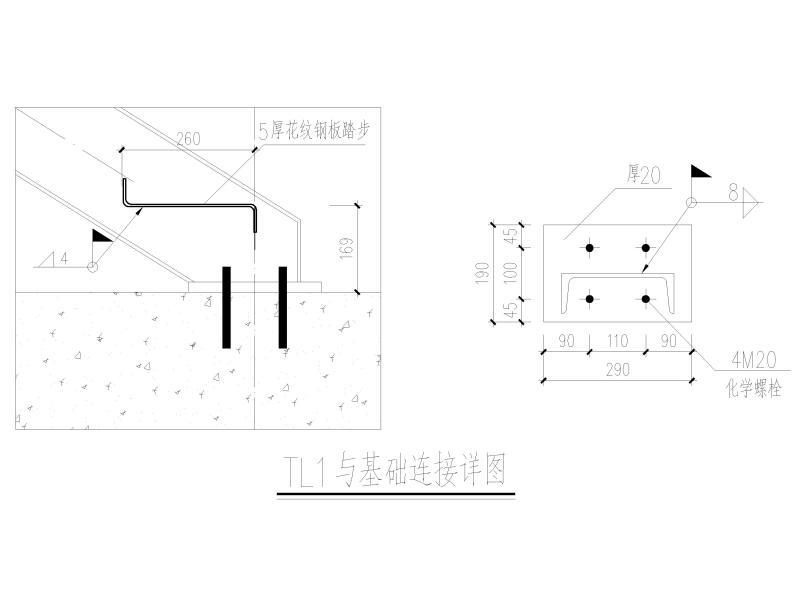

梯梁与基础连接详图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
钢框架结构别墅 - 1 -
钢框架结构别墅 - 2 -
钢框架结构别墅 - 3
以上是部分截图，请下载附件后查看完整高清内容
