机场2层候机楼建筑施工CAD图纸、效果图纸

  • 建筑高度类型:多层建筑
  • 外立面材料:幕墙,金属板材
  • 建筑设计结构形式:钢筋混凝土结构,钢结构
  • 图纸设计深度:施工图
  • 项目所在地:河北
  • 图纸设计格式:JPG,天正建筑CAD 7.0,CAD2000
  • 参考图纸:4张
  • 建筑设计面积:55486.3平方米
  • 建筑高度:25.1m
  • 建筑地上层数:2层
  • 设计效果图:有

附件详情

这份参考资料为某机场二层候机楼建筑结构施工图(钢结构),含建筑、结构图纸
总建筑设计面积:55486.3平方米,层数: 2层,建筑高度: 25.1米
这份参考资料包括资料目录、设计说明、工程作法、各标高建筑平面图、立面、剖面图、檐口作法、天沟节点、防雷节点、山墙节点、金属屋面系统详图,以及屋顶结构图、桁架详图等,共计53张图纸
该航站楼改扩建工程是整个机场改扩建工程主体项目,设计目标年为,根据航空业务量预测,机场旅客吞吐量为230万人次,高峰小时旅客吞吐量为1564人次,其中国内旅客1320人次,国际旅客244人次;高峰小时进入航站楼的备降旅客397人次,其中国内旅客215人次,国际旅客182人次。
结构型式:框架和钢结构
建筑规模:新建航站楼20835 m2,新建高架桥3269 m2,新建指廊2038 m2,地下室及夹层面积3927 m2;改造原航站楼与高架桥25469 m2(其中:一层混凝土结构约为10566 m2,二层为钢结构)。
航站楼内主要功能分区及设施为:
航站楼为两层式,一层为进港,二层为出港,包括迎宾大厅、候机厅、行李提取厅、贵宾区、联检、出港大厅、餐厨等
另:由于网友上传的图纸中有4张桁架详图内容损坏,没有修复,因而此4张图纸未发布


2

2

3

3

4

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 建筑图纸效果图 - 1
    建筑图纸效果图 - 1

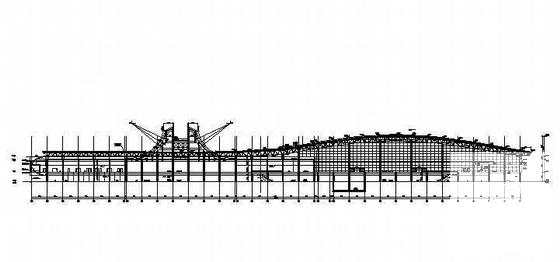

  • 建筑图纸效果图 - 2
    建筑图纸效果图 - 2

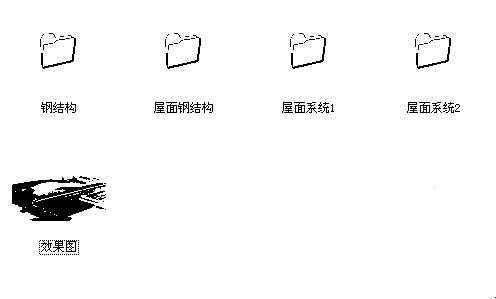

  • 建筑图纸效果图 - 3
    建筑图纸效果图 - 3

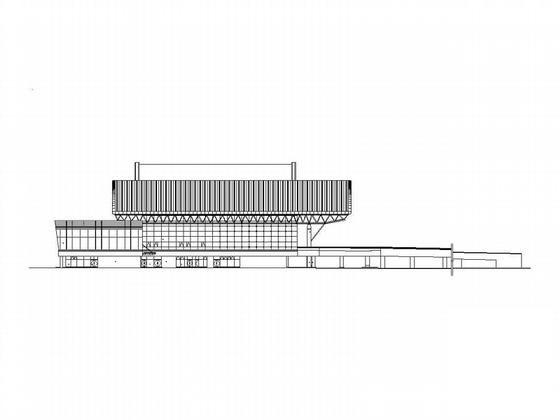

  • 建筑图纸效果图 - 4
    建筑图纸效果图 - 4
以上是部分截图,请下载附件后查看完整高清内容
