5层体育馆建筑施工CAD图纸及效果图纸

[复制链接]

0

主题

0

帖子

390

积分

超级版主

Rank: 8Rank: 8

积分
390
发表于 2021-1-30 10:47:38 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:体育馆
  • 建筑高度:多层建筑
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 项目地址:江苏
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:JPG,天正建筑CAD 7.0,CAD2000
  • 地上层数:5层
  • 效果图:有

附件详情

该项目位于行政中心区用地东南侧,东临行政中心主干道---xx大道。北面xxx中心市政广场。 地上5层,建筑高度36M,室内外高差450mm,
1、总建筑面积35917.2平方米 .其中观赛厅建筑面积21992.2平方米 .可容纳观众4922人
2.结构类型 : 主体为现浇钢筋混凝土框架结构,屋面为网架结构.
3.建筑等级 : 甲级体育建筑
4.耐火等级: 二级
5.抗震设防烈度: 六度
6.该项目防水等级为Ⅱ级,耐久年限为15年.
功能包括健身中心,运动场。

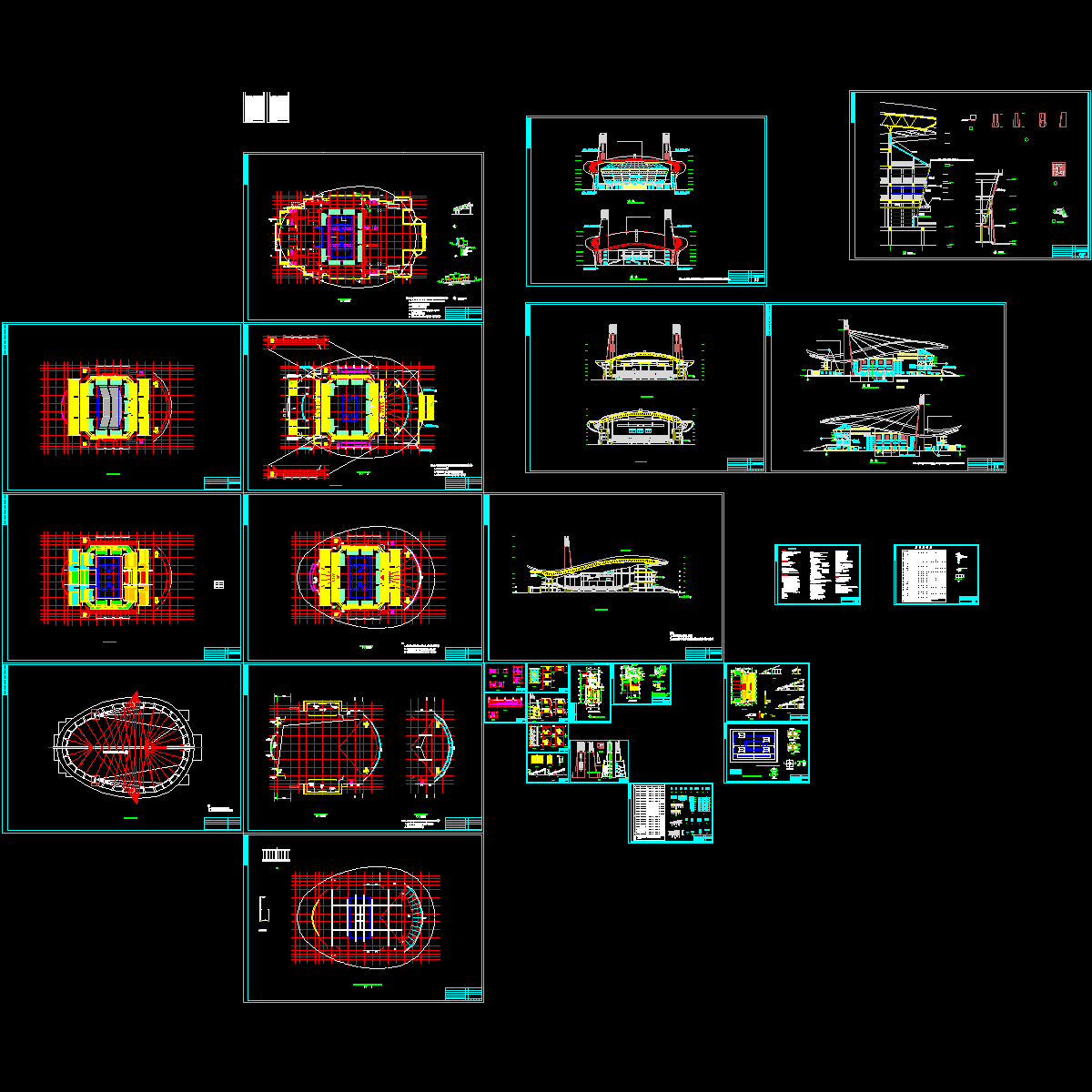

总图

效果图

平面图

效果图

剖面

总图

建筑图纸效果图 - 1
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ewcsf02dcwcecesf.rar

19.99 MB

下载  售价: 100 积分    赚积分
