3层城乡供水中心办公楼CAD施工图纸

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:28张
  • 设计年代:近代

附件详情

山东某城乡供水中心办公楼图纸
该资料为:山东某城乡供水中心办公楼图纸
建筑设计结构形式:砖混结构,三层。
建筑设计面积:1305平方米
抗震设防烈度:6度
基本风压值:0.40kN/平方米
基本雪压值:0.35kN/平方米
结构设计使用年限为50年
该项目墙下基础为现浇钢筋混凝土条形基础,混凝土强度等级C30。
该资料包含:
1.建筑图:建筑节能设计专篇、建筑设计说明、各层平面图、屋顶平面图、立面图、剖面图、楼梯建筑图、建筑详图;
2.结构图: 结构设计说明 、基础平面图、基础详图、结构平面图、结构详图、楼梯结构图、梁详图。
共26张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

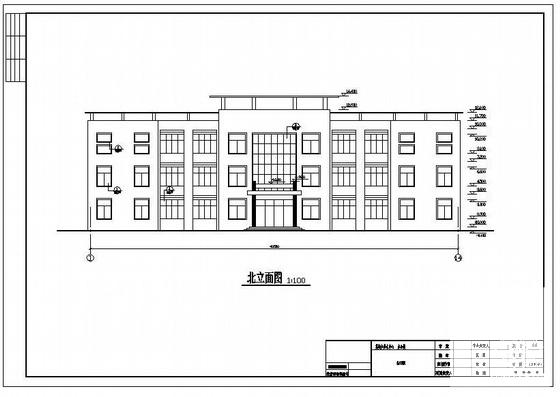

  • 办公楼施工图 - 1
    办公楼施工图 - 1

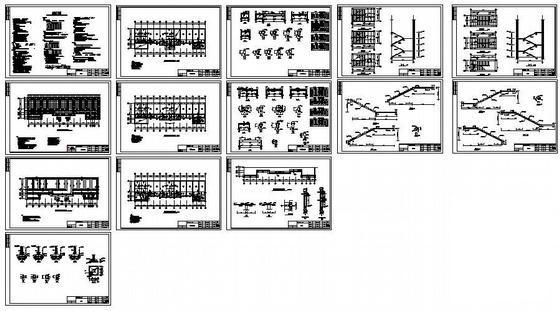

  • 办公楼施工图 - 2
    办公楼施工图 - 2

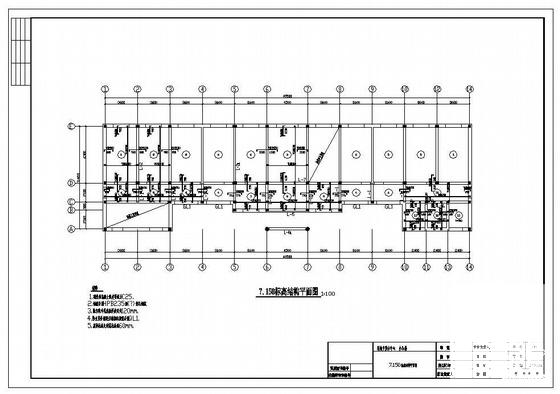

  • 办公楼施工图 - 3
    办公楼施工图 - 3

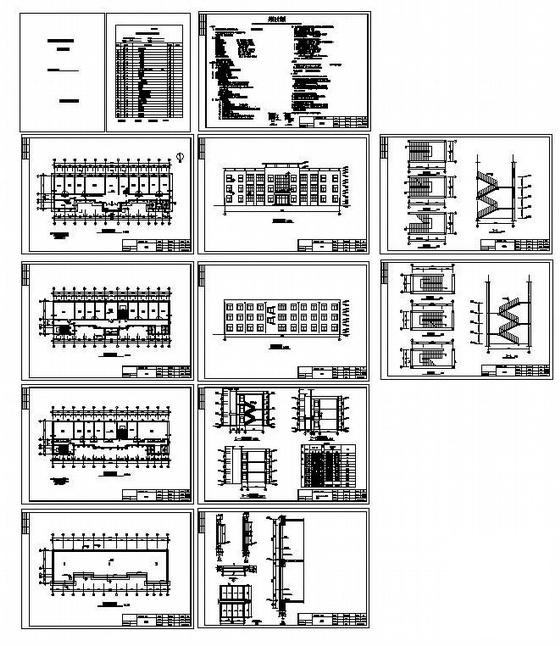

  • 办公楼施工图 - 4
    办公楼施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
