机场供水站供配电专项CAD施工图纸

搜索更多资源
  • 建筑类别：工业建筑
  • 建筑高度类型：单层建筑
  • 建筑地上层数：1层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 接地方式：TN-C-S
  • 项目所在地：贵州
  • 强电设计：供配电系统,配变电所,电气控制,其它
  • 弱电设计：火灾自动报警系统

该附件为贵州某机场供水站改造供配电系统图纸。

概况：
该项目为贵州某机场供水站改造工程，位于机场航站区内。本次工程仅改造供配电系统设计。
1、电源由机场中心变电站引来, 电缆进建筑物处穿钢管保护。
2、电缆由从缆桥架引至电动机段采用穿管暗敷，电动机端钢管管口应高出基础面50mm。
3、该项目采用TN-C-S接地系统，接地电阻不大于4欧姆。
4、本次更新全部配电柜及进线电缆。

设计范围：
该资料包括如下电气系统：电力配电系统，消防联动控制系统。
与其它专业设计的分工：自带控制单元的设备（例如：消防泵等），该资料预留电源至设备自带控制箱。

部分图纸摘录：

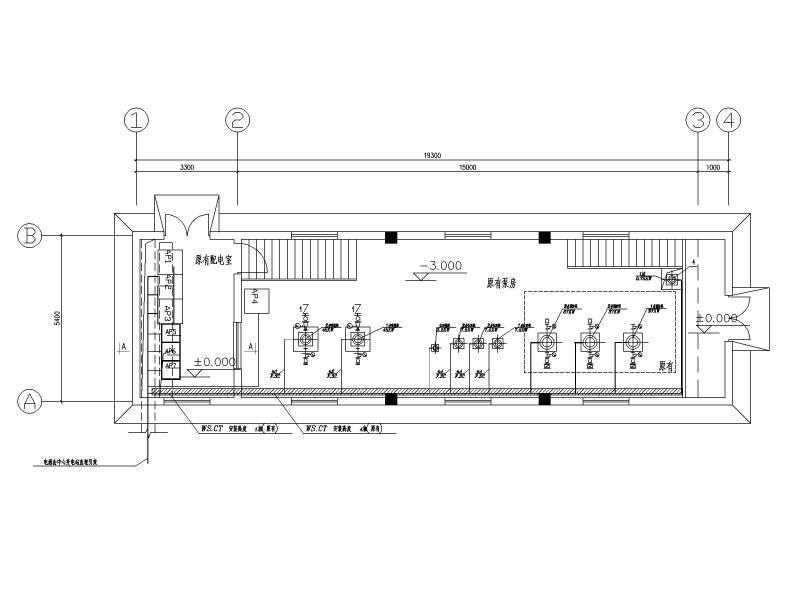

电力平面布置图

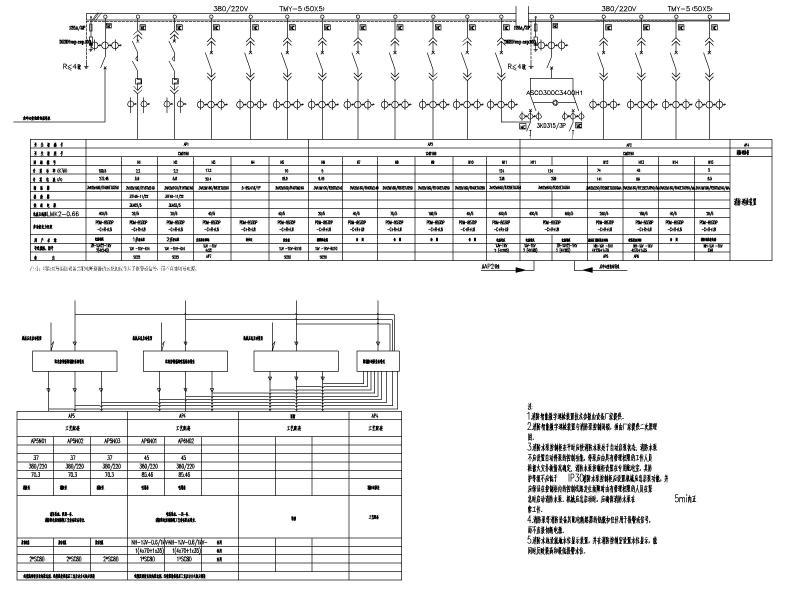

供电系统图

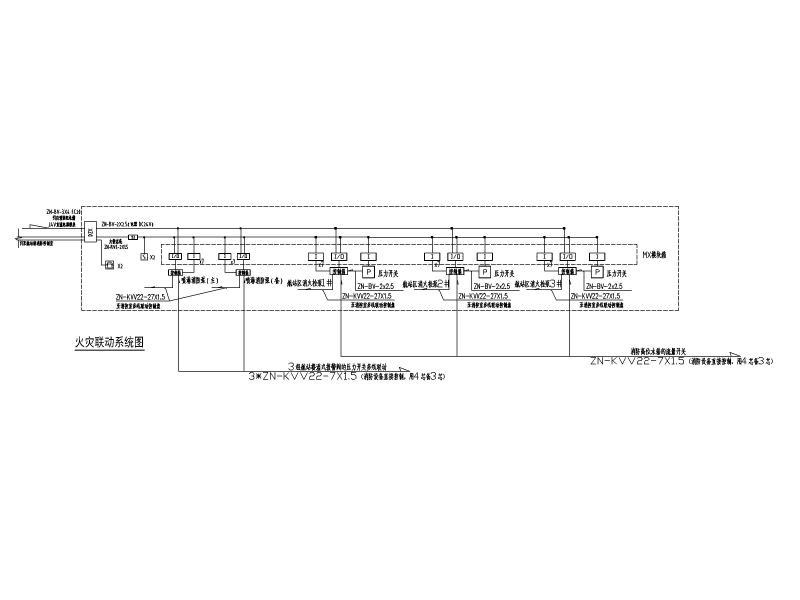

火灾联动系统图

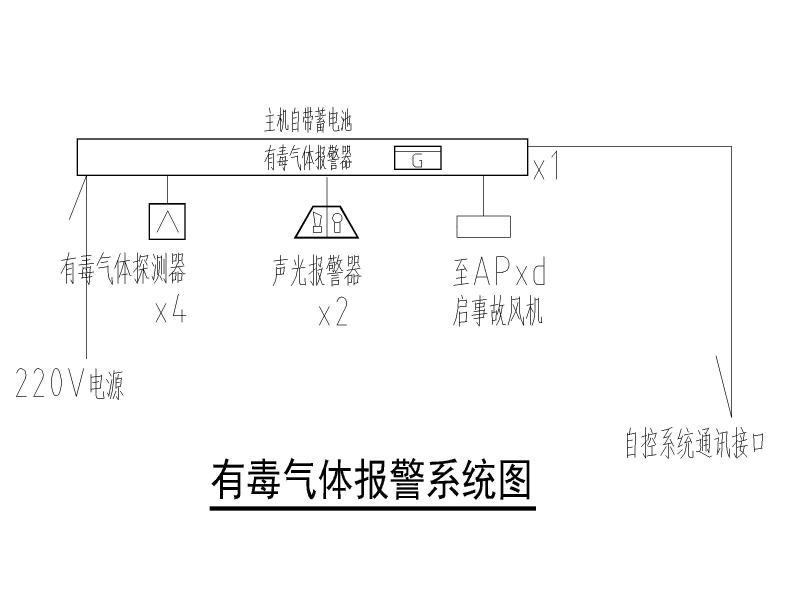

有毒气体报警系统图

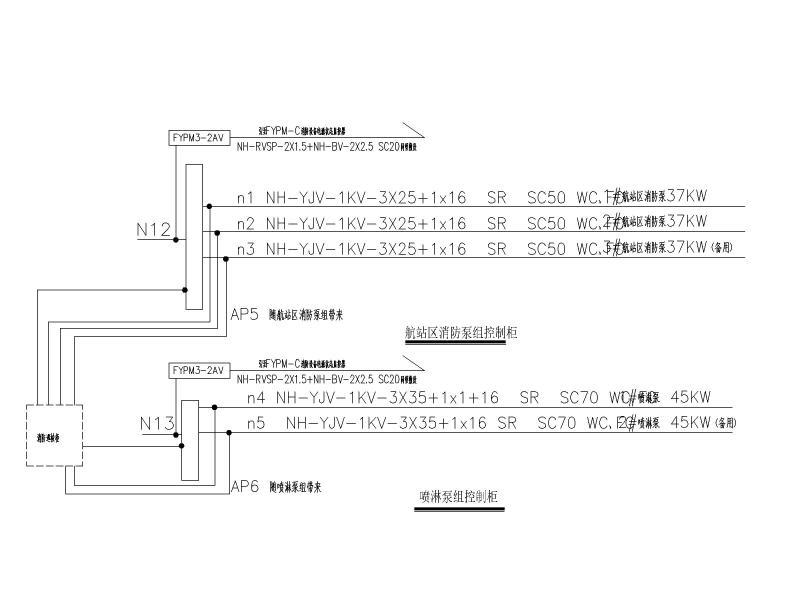

喷淋泵组控制柜




水池.水箱水位控制显示原理图



以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
  • 供配电图纸 - 1
    供配电图纸 - 1
  • 供配电图纸 - 2
    供配电图纸 - 2
  • 供配电图纸 - 3
    供配电图纸 - 3
  • 供配电图纸 - 4
    供配电图纸 - 4
  • 供配电图纸 - 5
    供配电图纸 - 5
  • 供配电图纸 - 6
    供配电图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
