教学楼地下室人防通风平面CAD施工图纸
-
设计详细说明：有
-
建筑类别：教育
-
建筑高度类型：多层建筑
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计内容：通风,防排烟
-
送风方式：侧面送风,散流器送风
-
项目所在地：海南
项目概要：
本人防工程设于地下一层,为平战结合的核6级人防,一个防护单元，平时为汽车库,战时为核6级甲类二等人员掩蔽所.防护单元一：人防建筑面积为1994.16平方米,人防掩蔽面积为1396.50平方米,人防掩蔽人数为1396人.分为一个防护单元, 共3个抗爆单元,设3个出入口。
设计内容:
该项目人防地下室战时通风系统的设计。
部分图纸展示：
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

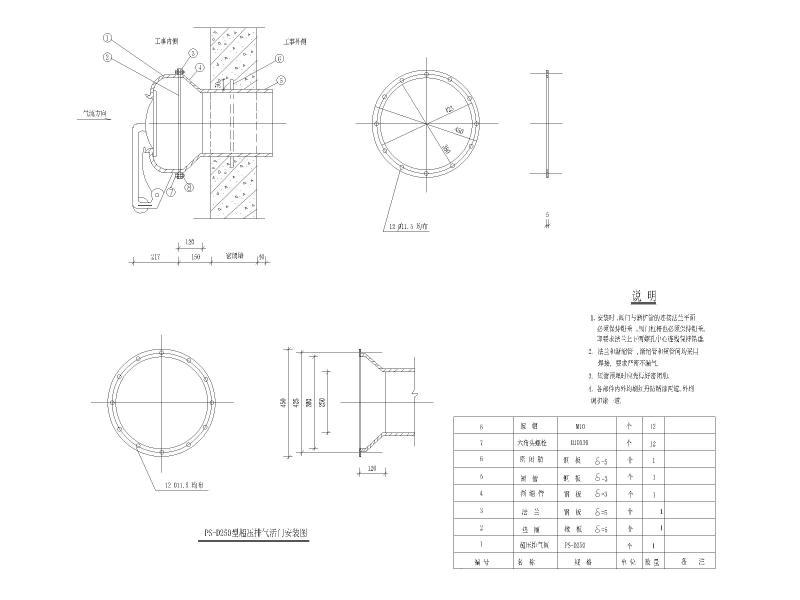

地下室通风施工图 - 1 -

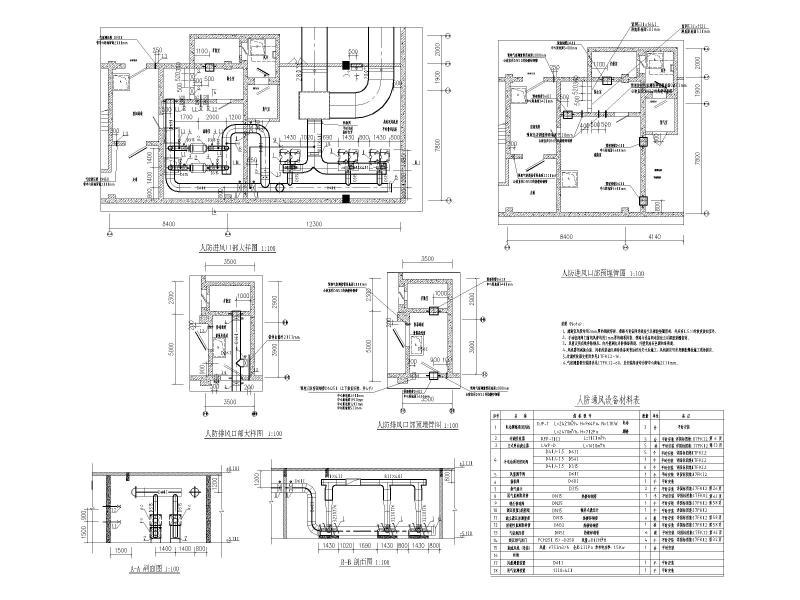

地下室通风施工图 - 2 -

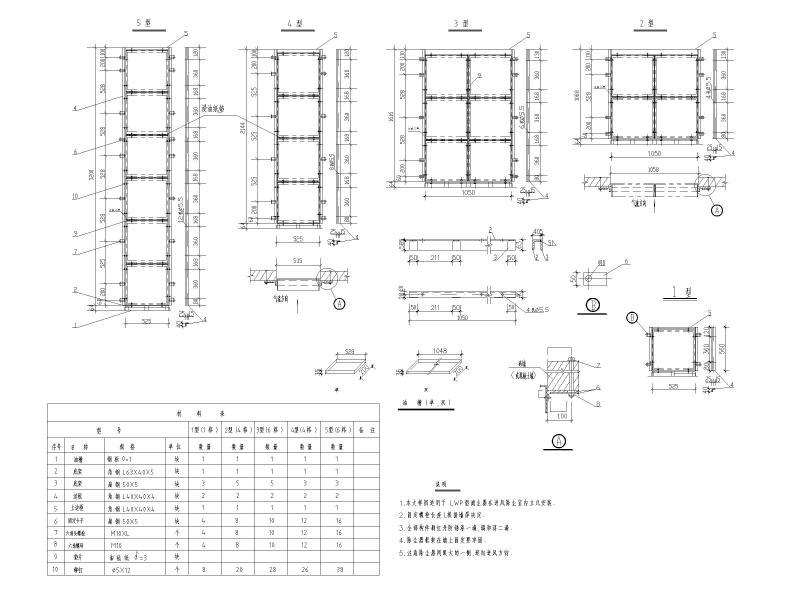

地下室通风施工图 - 3 -

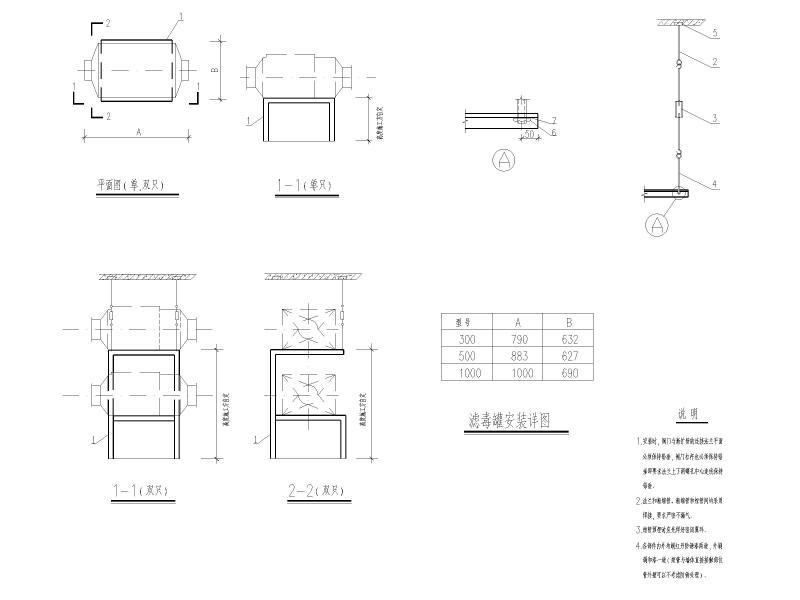

地下室通风施工图 - 4 -

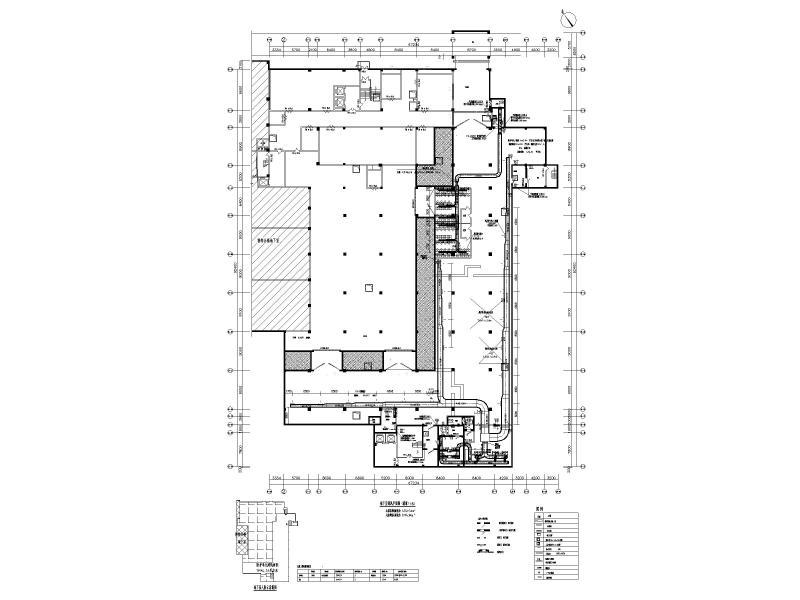

地下室通风施工图 - 5 -
地下室通风施工图 - 6
以上是部分截图，请下载附件后查看完整高清内容
