多层住宅变频多联机系统设计CAD施工图纸
-
设计详细说明：有
-
建筑类别：住宅
-
建筑高度类型：多层建筑
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计内容：空调,通风
-
空调系统：制冷剂系统
-
送风方式：侧面送风
项目概要及设计内容：
空调系统采用大连大金空调电子有限公司的VRV系列变频多联中央空调系统，空调房间根据使用功能选配室内机，室外机安装在顶层上.安装位置要保证通风良好。
(2).本空调系统冷媒管材料均为脱氧铜管供液管与回气管并行敷设同时要分别保温。
部分图纸展示：
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

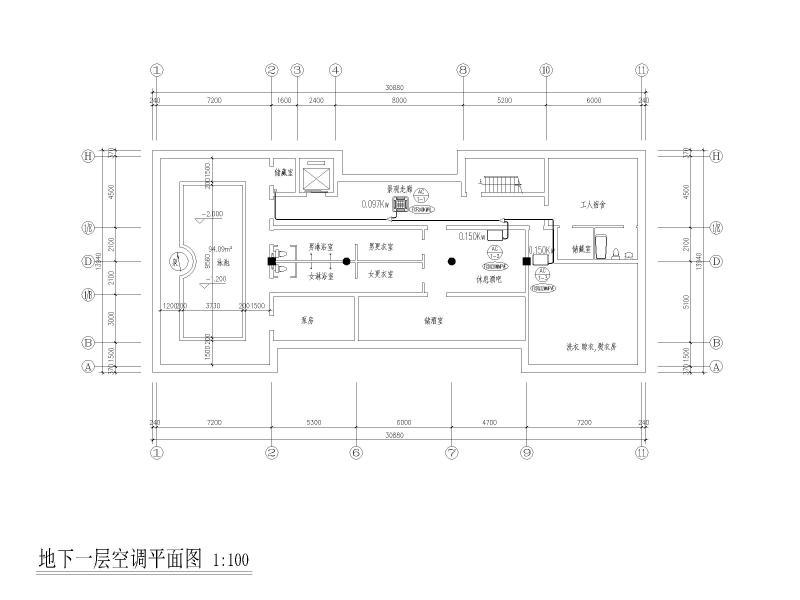

多层住宅施工图设计 - 1 -

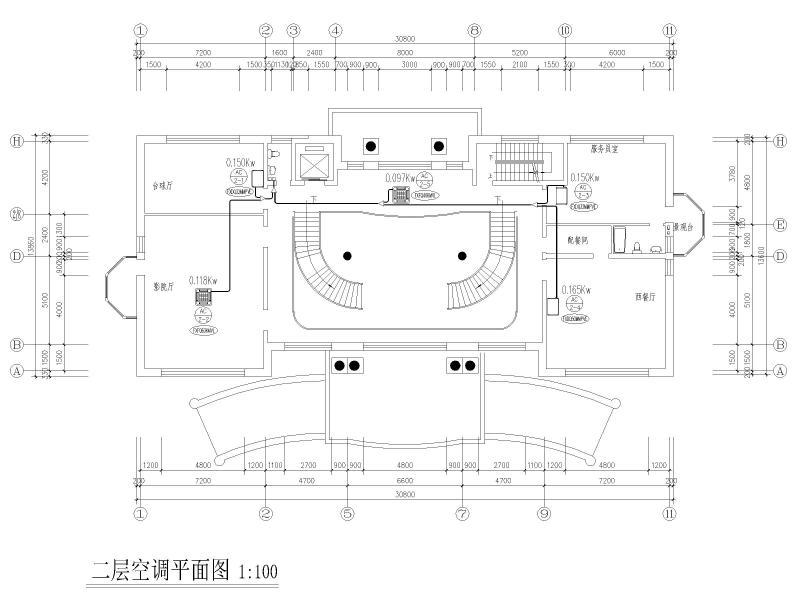

多层住宅施工图设计 - 2 -

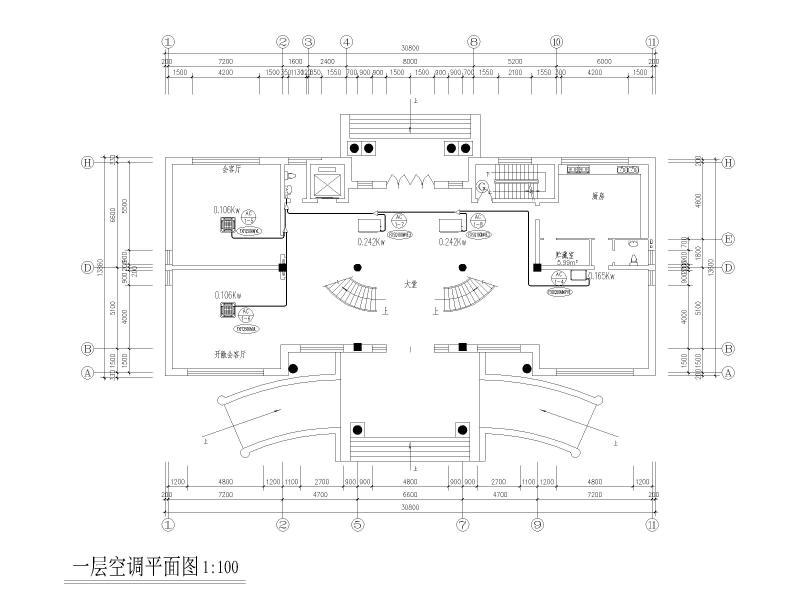

多层住宅施工图设计 - 3 -

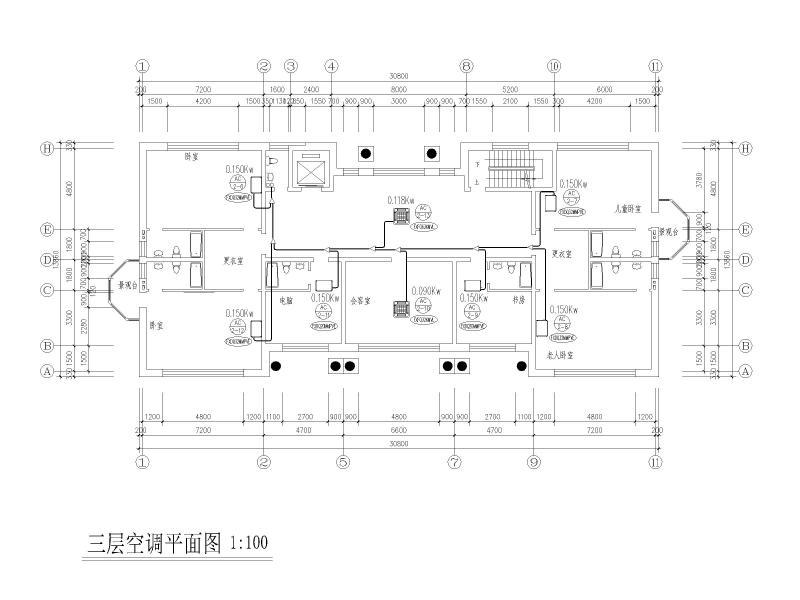

多层住宅施工图设计 - 4 -

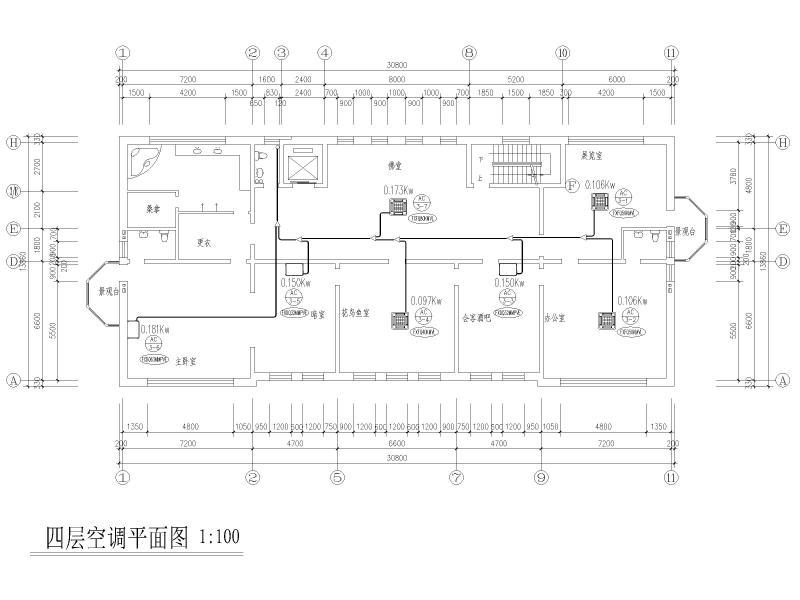

多层住宅施工图设计 - 5 -
