3层学校食堂及体育训练馆电气施工CAD大样图

搜索更多资源
  • 建筑类别：餐饮,体育
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：其他结构
  • 建筑地上层数：3层
  • 建筑地下层数：1层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 地下室用途：设备用房
  • 节点大样：防雷接地
  • 负荷等级：二级,三级
  • 防雷等级：第三类
  • 接地方式：TN-S
  • 项目所在地：广东
  • 强电设计：供配电系统,低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,其它

该附件为学校食堂及体育训练馆 电气施工图 。

概况：
该项目为广东省阳江市某实验学校。本子项为饭堂及体育训练馆。本建筑共3层，建筑高度22.4m。

设计范围：
配电箱系统；箱变配电系统；低压配电系统；
照明动力系统；防雷接地系统；
消防系统；防雷接地做法大样。

部分图纸摘录：

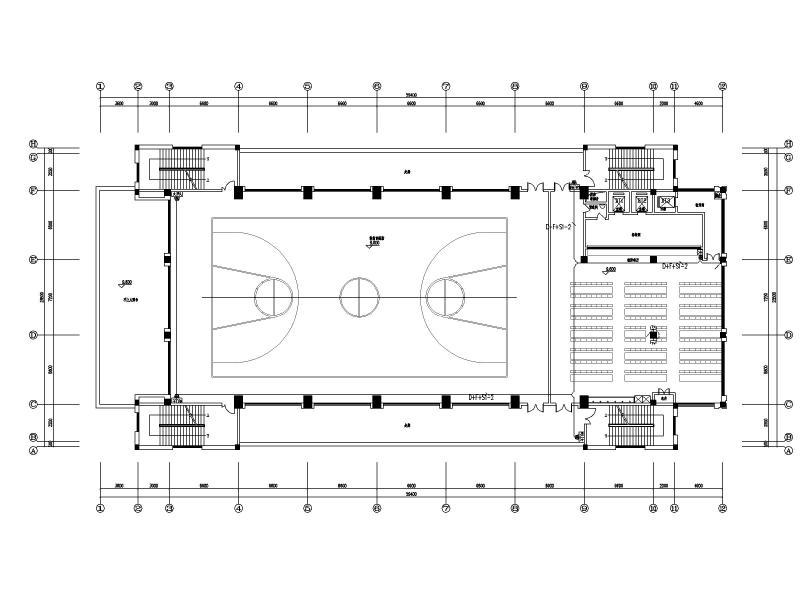

照明平面图

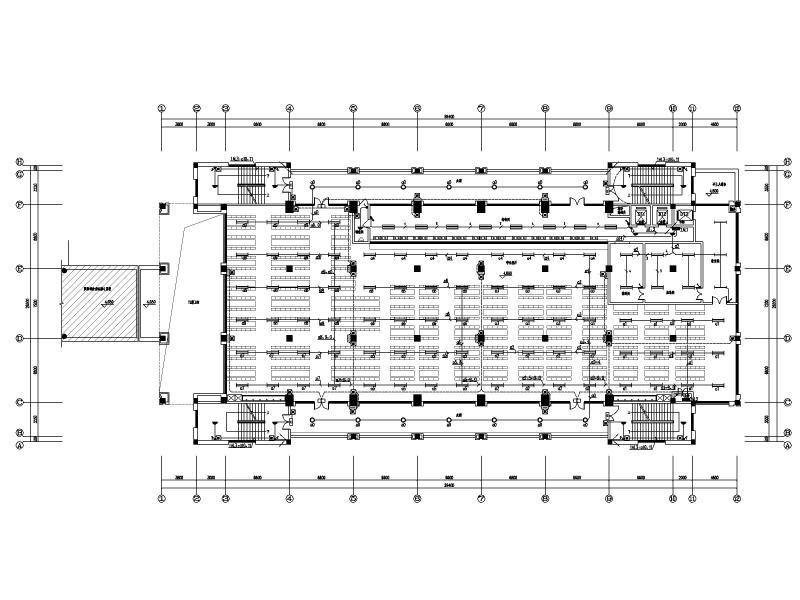

消防弱电平面图

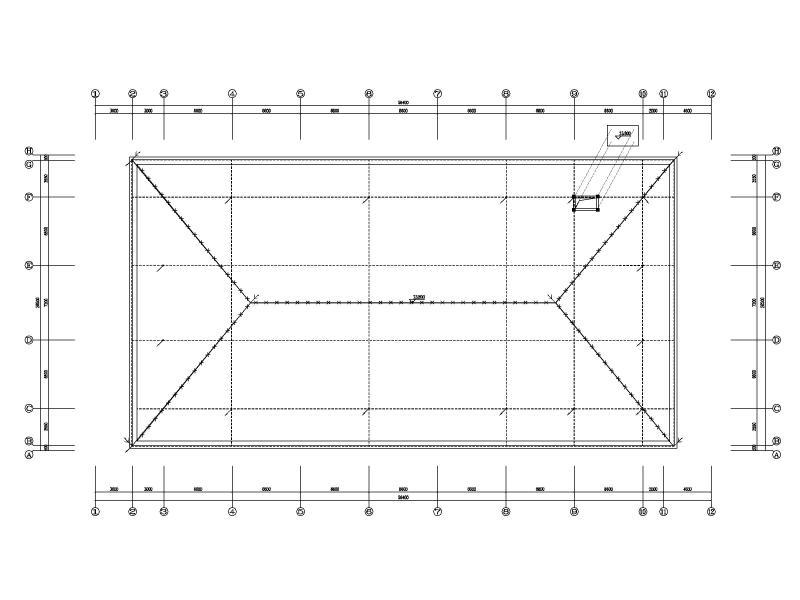

防雷平面图

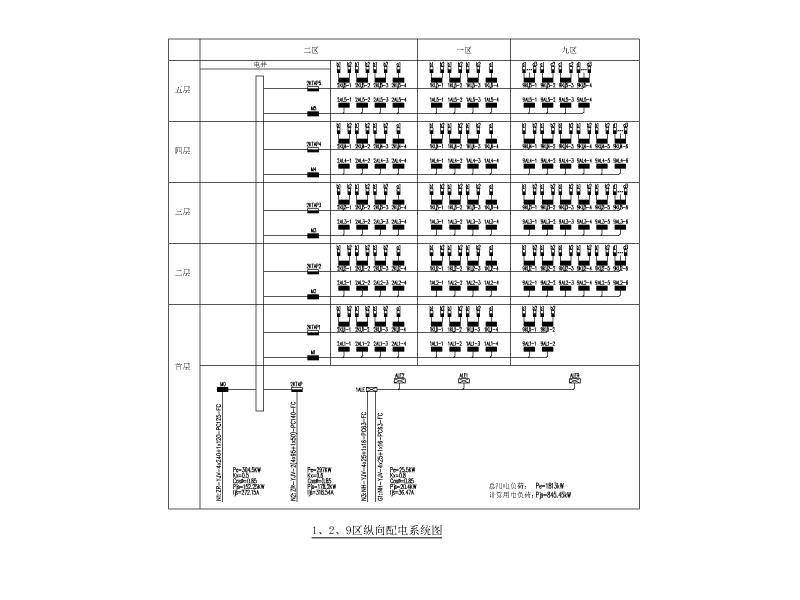

纵向配电系统图

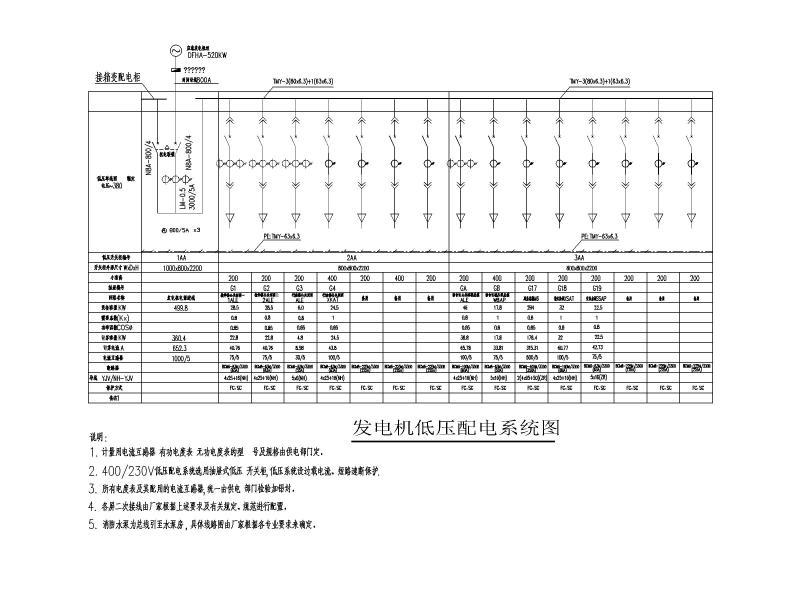

低压配电系统图
消防系统图



防雷大样图
图纸内容全览


以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
  • 学校电气施工 - 1
    学校电气施工 - 1
  • 学校电气施工 - 2
    学校电气施工 - 2
  • 学校电气施工 - 3
    学校电气施工 - 3
  • 学校电气施工 - 4
    学校电气施工 - 4
  • 学校电气施工 - 5
    学校电气施工 - 5
  • 学校电气施工 - 6
    学校电气施工 - 6
  • 学校电气施工 - 7
    学校电气施工 - 7
  • 学校电气施工 - 8
    学校电气施工 - 8
以上是部分截图，请下载附件后查看完整高清内容
