[CAD]3层框架结构师范学院体育训练馆结构施工图纸(网架屋盖)(7度抗震).dwg

[复制链接]

0

主题

0

帖子

1367

积分

超级版主

Rank: 8Rank: 8

积分
1367
发表于 2020-12-28 21:14:42 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:体育
  • 建筑高度:多层建筑
  • 地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:钢筋混凝土结构,钢结构
  • 钢筋混凝土结构:框架
  • 钢结构:网架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:31张
  • 设计年代:近代

附件详情

该项目是师范学院体育训练馆项目,主体地上3层,框架结构,建筑面积为2897.62平方米,屋盖采用钢网架结构,屋盖面积:1252平方米,抗震设防烈度为7度,柱下独基基础,基础设计等级为丙级。
该资料包含:结构设计说明,建筑设计说明,钢网架结构设计说明,基础图,梁板图,柱图,网架 平面布置图 ,螺栓球详图,网架上下弦布置图,预埋件布置图,链条图,建筑平立剖面图等共计31张图。
分享投稿时间:近几年12月。

基础平面布置图

板配筋图

网架结构平面图

球节点图

建筑平面图

梁配筋图

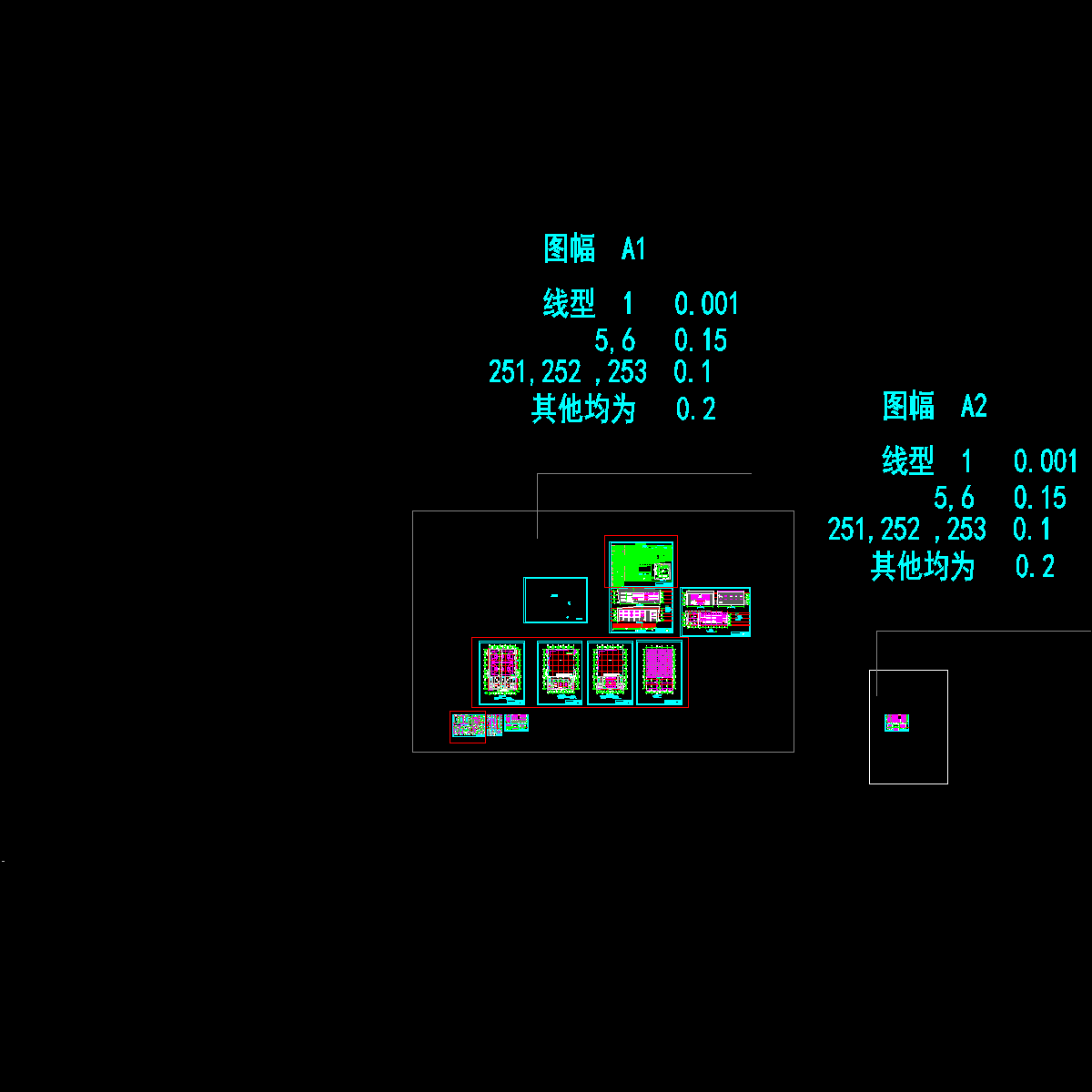

变更.dwg
变更.dwg

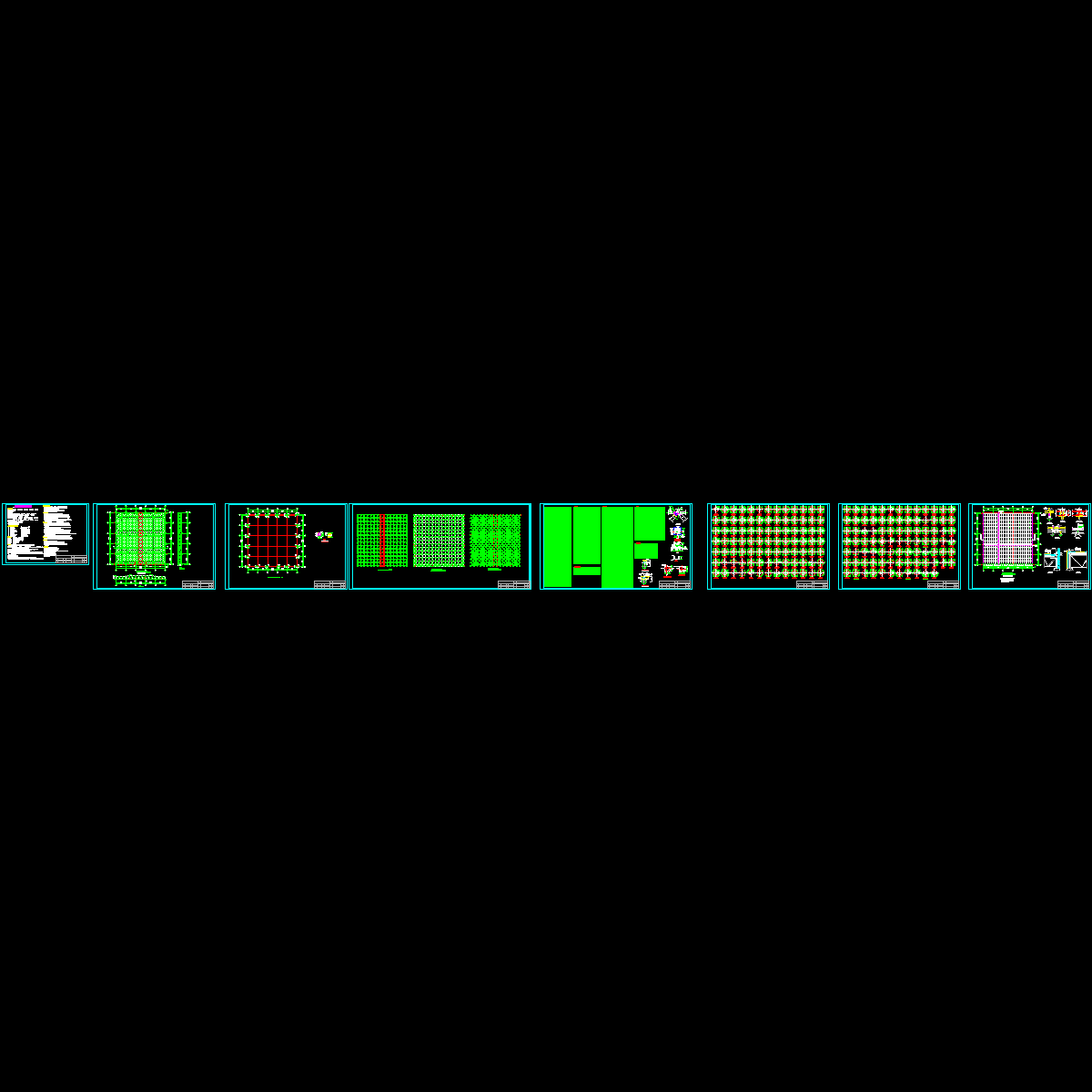

师范体育馆(网架施工图)_t3.dwg
师范体育馆(网架施工图)_t3.dwg

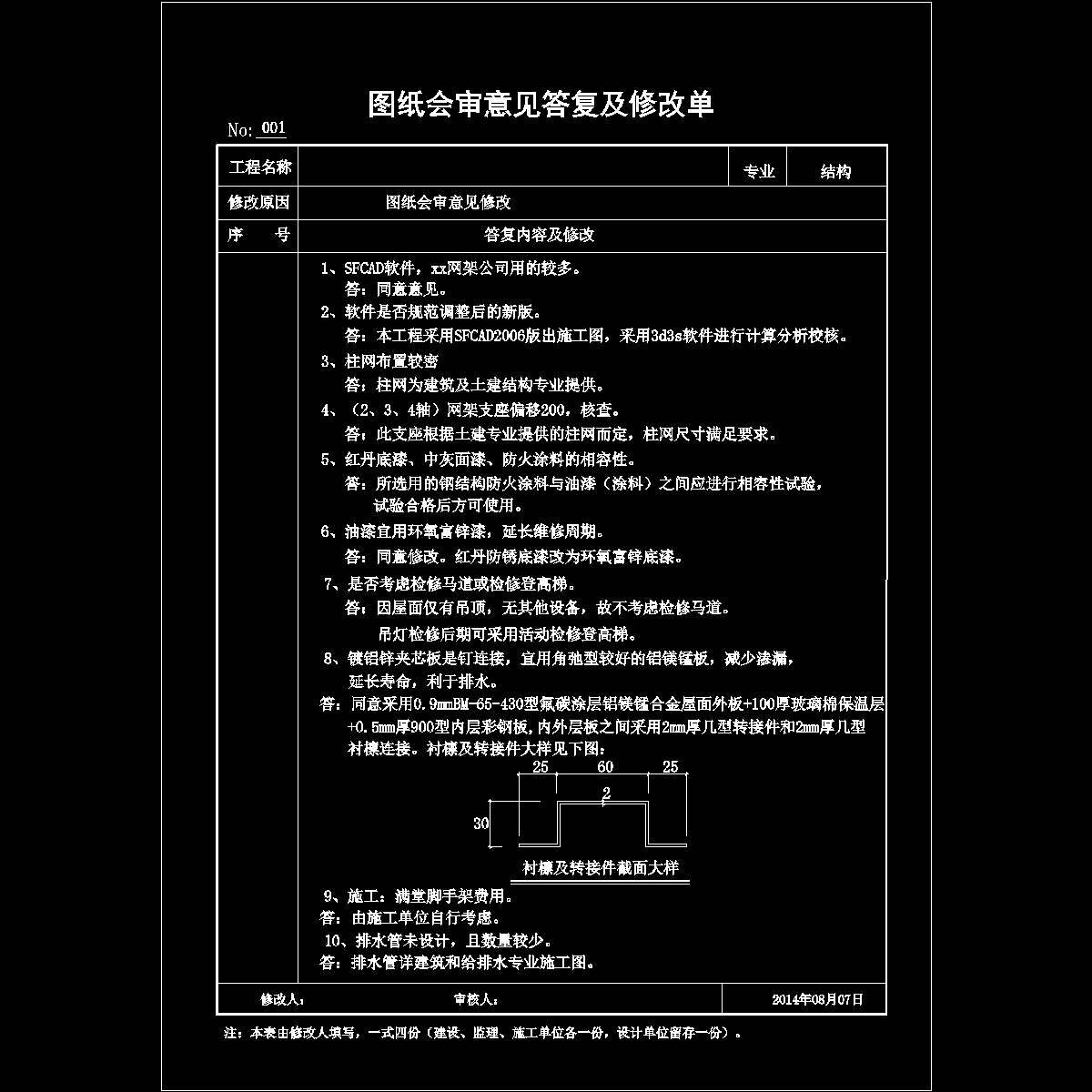

答复意见 (2).dwg
答复意见 (2).dwg
训练馆施工图(修改后).dwg
训练馆施工图(修改后).dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11e2wfc0e1c0cww02d.rar

10.26 MB

下载  售价: 100 积分    赚积分
