大学综合训练馆综合训练馆屋盖系统结构设计CAD施工图纸

  • 民用建筑设计使用年限:50年
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 建筑类别:体育
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:桁架
  • 雪压:0.30kN/平方米
  • 参考图纸:12张
  • 设计年代:近代

附件详情

综合训练馆采用倒三角形管桁架体系承重,沿纵向放置,两侧最外边的桁架采用组合桁架;为保证主桁架的整体稳定,在其上弦杆间设置腹杆形成三角桁架顶部的水平桁架体系,另外在其支座部位设置横向桁架,使得各榀独立的纵向桁架组成一个空间整体结构。

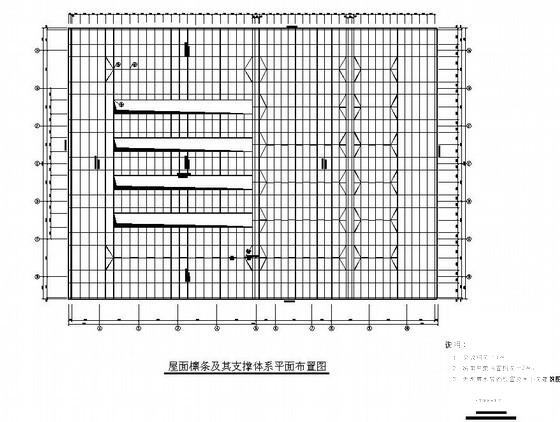

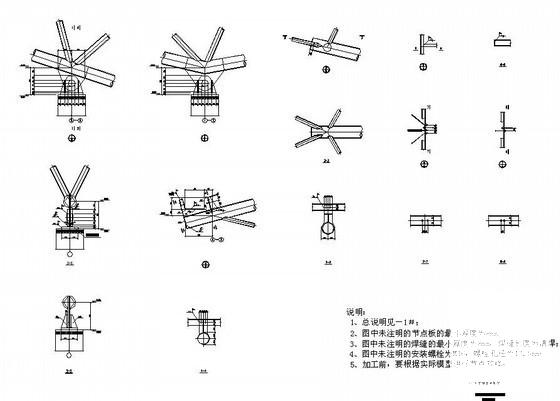

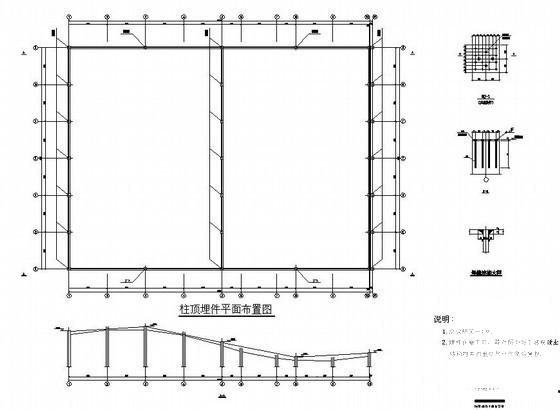

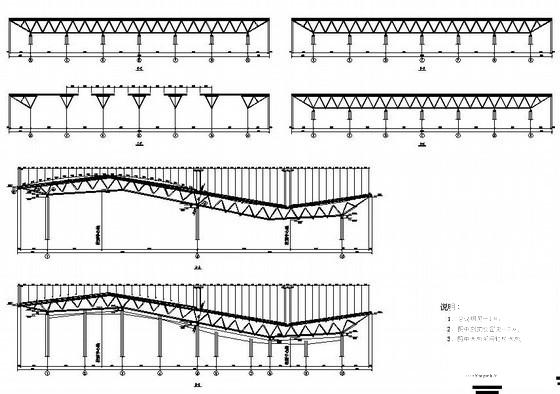

该资料包含:钢结构设计总说明,柱顶埋件平面布置图,桁架结构平面布置图,屋面檩条及其支撑体系 平面布置图 ,桁架结构剖面图,屋盖系统桁架结构上弦杆件材料图,屋盖系统桁架结构上弦杆件轴线长度图, 节点详图
共12张图纸。
