体育场钢屋盖结构设计CAD施工图纸

  • 建筑类别:体育
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:桁架
  • 结构安全等级:二级
  • 结构最大跨度:28.9m
  • 抗震设防烈度:6度抗震
  • 风压:0.70kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:44张
  • 设计年代:近代

附件详情

某体育场钢屋盖结构设计图
该资料为:某体育场钢屋盖结构设计图
该资料包含:
结构设计总说明、屋面系统设计总说明、整体空间模型、结构正立面图、结构侧立面图、柱网平面布置图及柱脚节点编号、柱脚 节点详图 、柱顶 节点详图 节点详图 、结构 平面布置图 、桁架详图、板型图、屋面板布置图、檩条布置图、屋面结点详图共44张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

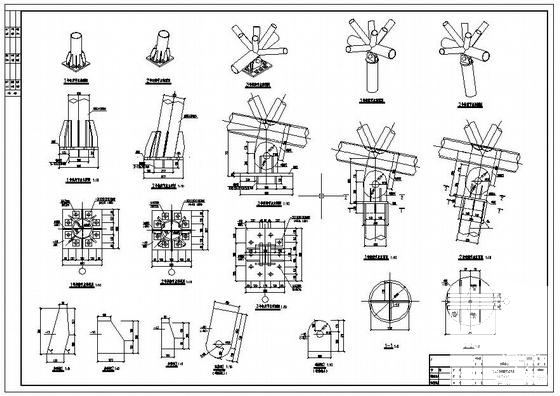

  • 体育场结构设计 - 1
    体育场结构设计 - 1

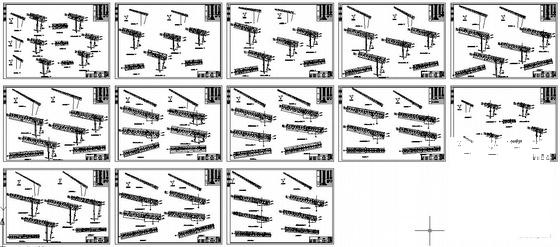

  • 体育场结构设计 - 2
    体育场结构设计 - 2

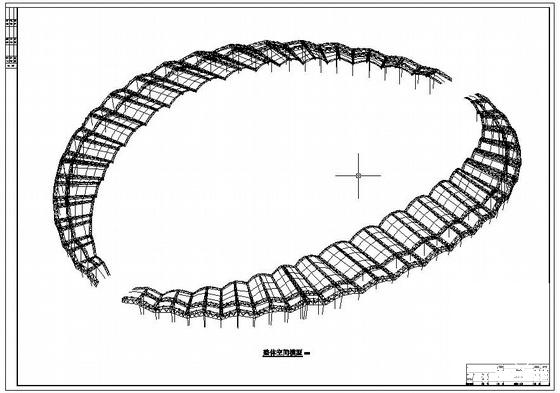

  • 体育场结构设计 - 3
    体育场结构设计 - 3

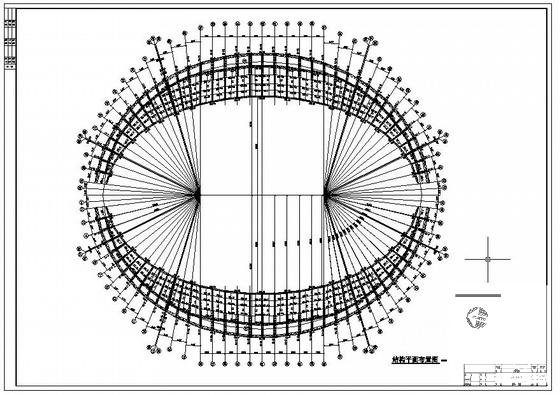

  • 体育场结构设计 - 4
    体育场结构设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
