企业化工储罐区电气CAD施工图纸

该附件为企业化工储罐区电气图纸。

概况：

该项目为江苏某工业企业的化工储罐组，本子项为罐区一。火灾危险性类别为甲类。

环境特性：根据工艺专业条件，本装置化学介质主要有壬烯、二异丁烯、苯胺、二苯胺、辛基二苯胺和壬基二苯胺。且释放源划为二级释放源。本装置均按照2区爆炸危险环境设计。

本装置电信设备保护级别（EPL）须达到 Gb级别,电信设备防爆类型为本质安全型，防爆等级按 Exib ⅡC T6选型，防护等级按不低于IP65选型，防腐等级按室外不低于WF1选型。

设计范围：

照明系统；接地系统；消防系统。

部分图纸摘录：

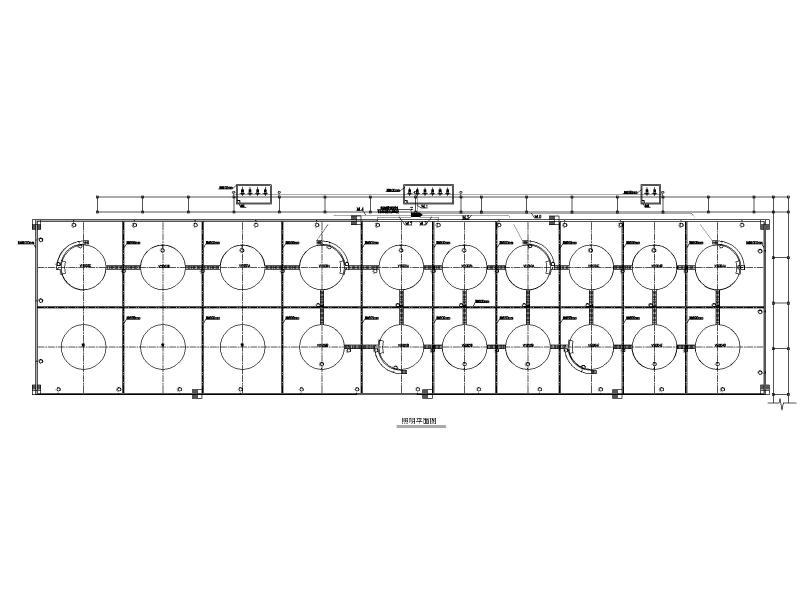

照明平面图

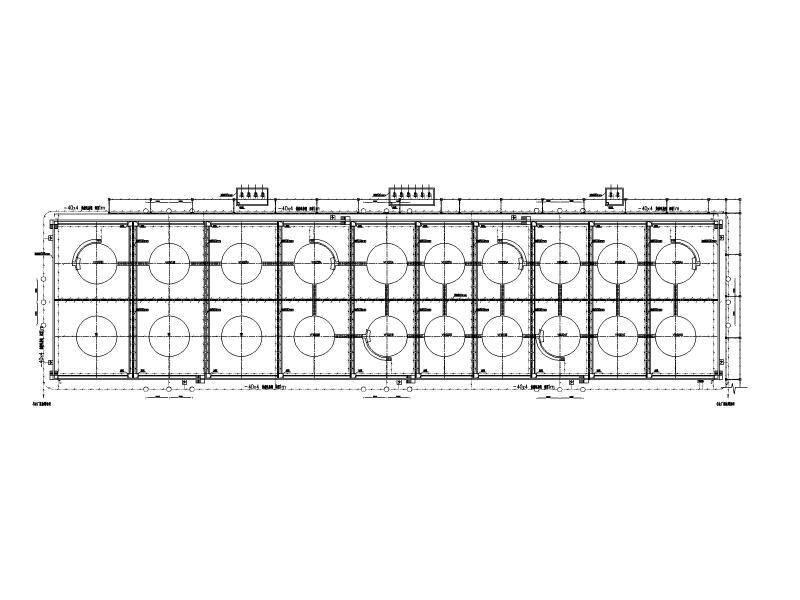

接地平面图

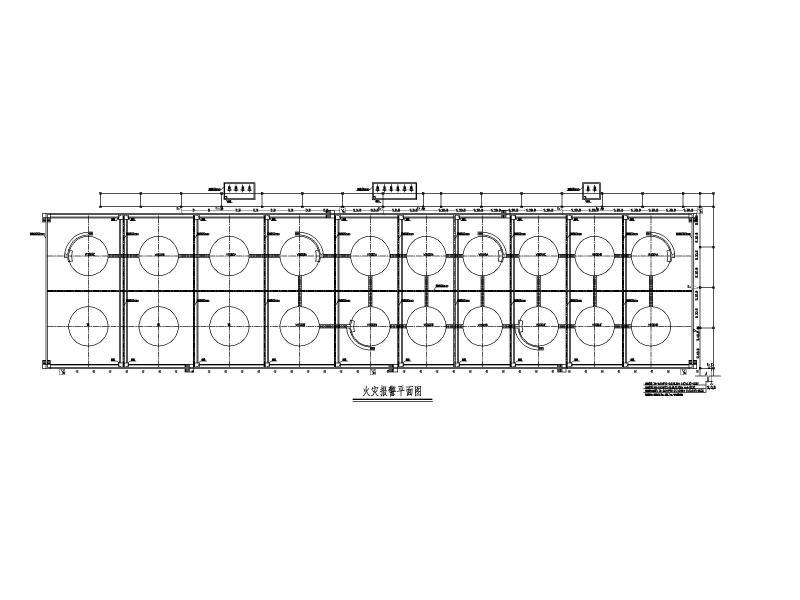

火灾报警平面图

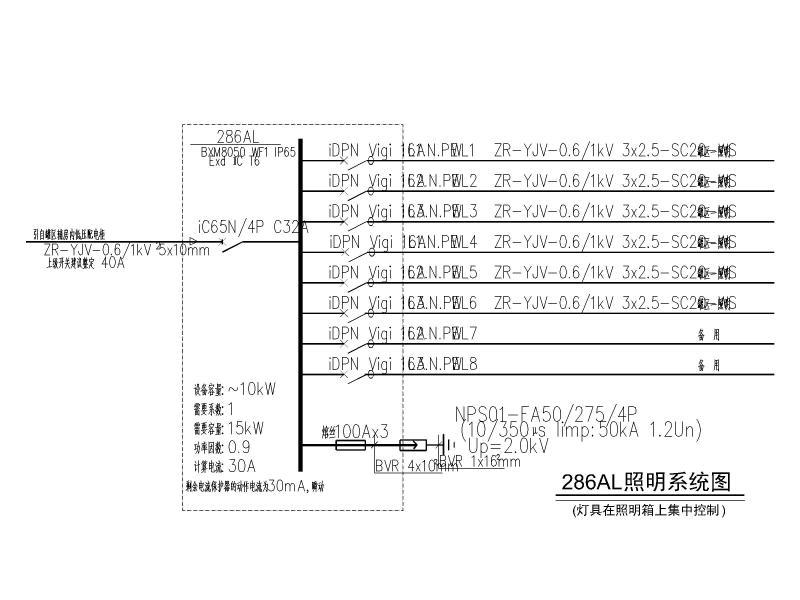

配电系统图

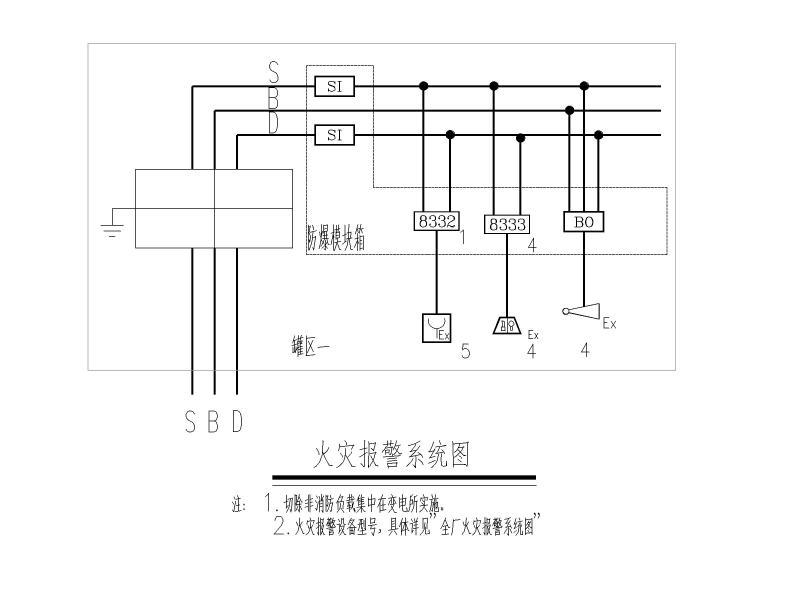

火灾报警系统图

爆炸危险区域划分
