丙酮储罐CAD图纸(dwg)

mmnnkkhg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

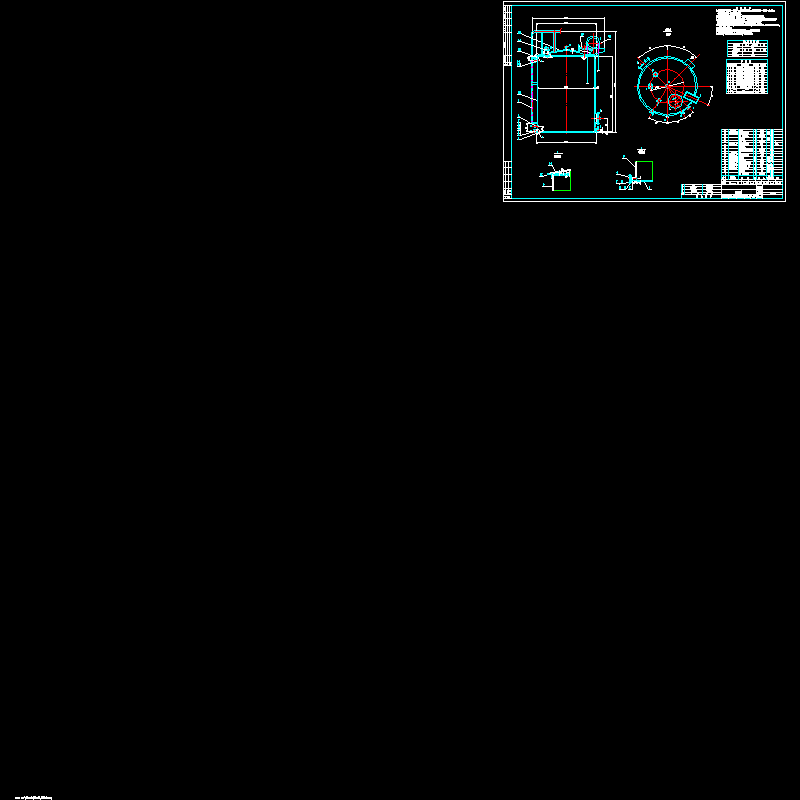

储罐成套图纸
技 术 要 求
1.本设备按JB/T4735-1997<>和HG20584-1998<>进行制造,试验和验收.2.焊接采用电弧焊,焊接规程按JB/T4709-92中的规定.焊条牌号碳钢间为J422.3.焊接接头型式及尺寸除图中注明外,按HG20583-1998中规定,对接焊缝采用DU4,接管与壳体.锥顶的焊缝为G4,角焊缝的焊角尺寸按较薄板的厚度;法兰的焊接按相应法兰标准中的规定.4.对接焊缝应进行射线探伤检查,探伤长度不少于焊缝全长的10%,并符合JB4730.2-2005规定中III级为合格,5.设备制造完毕后,盛水试漏,6.除图中注明外,其余接管伸出壳体外壁的长度均为150mm;管口方位按俯视图. 7.直梯参照B/N3076制作,浮标液面计参照B/N3460制作.
