污水处理配电房施工方案图纸CAD含建筑图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
该资料为深圳市某污水处理配电房施工图CAD含建筑图。
其中包含建筑全套施工图,方便与 结构施工图 对应。
图纸说明详细,结构图纸完整,各个节点大样清晰。

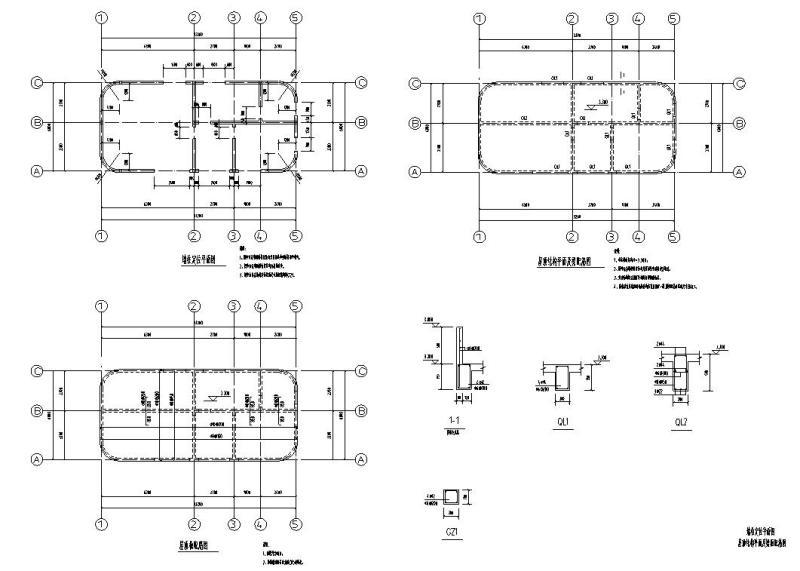

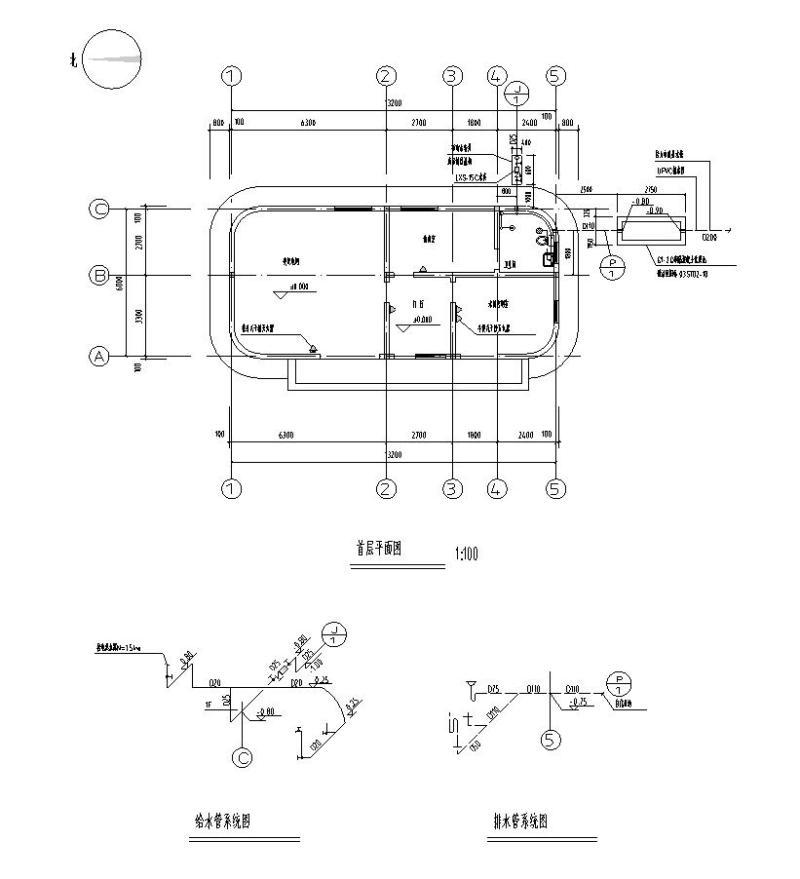

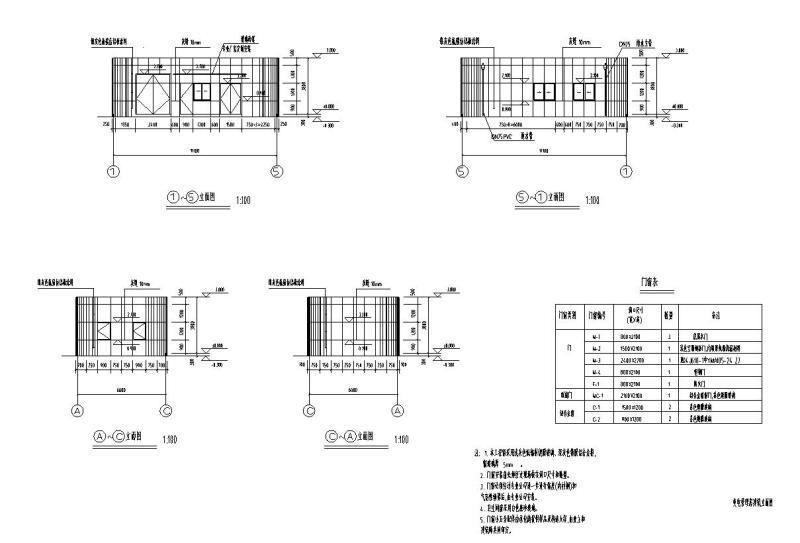

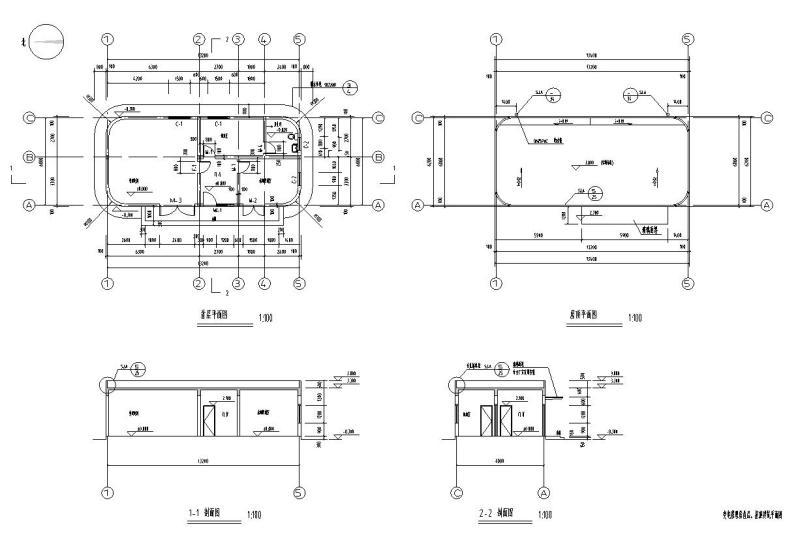

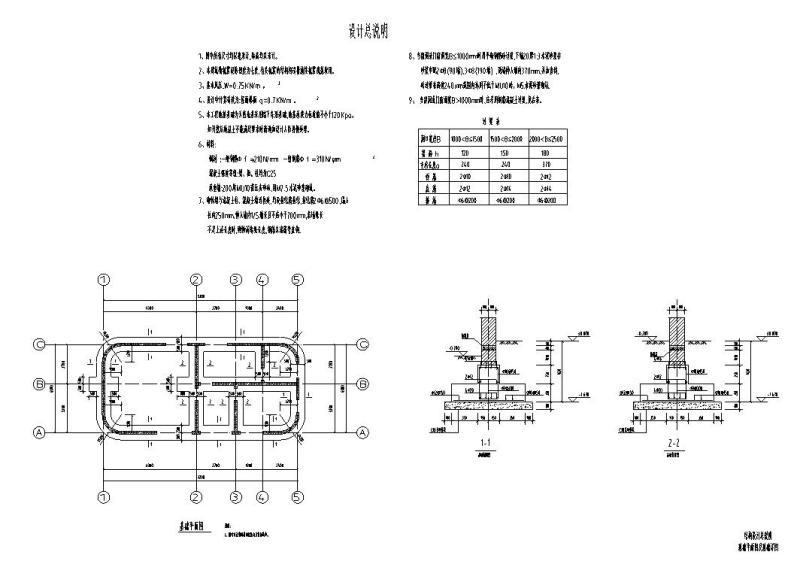

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 污水处理施工方案 - 1
    污水处理施工方案 - 1
  • 污水处理施工方案 - 2
    污水处理施工方案 - 2
  • 污水处理施工方案 - 3
    污水处理施工方案 - 3
  • 污水处理施工方案 - 4
    污水处理施工方案 - 4
  • 污水处理施工方案 - 5
    污水处理施工方案 - 5
以上是部分截图,请下载附件后查看完整高清内容
