污水处理厂电气施工CAD图纸（2016含自控）

该附件为河南污水处理厂电气施工图。

概况：

该项目为河南省信阳市某镇污水处理厂工程，近期设计规模为5000吨/日，远期设计规模为10000吨/日。

该资料包括：厂区内各种电气管线的设计、厂区道路照明、高、低压配电系统、照明、防雷、接地、自控系统等的设计。

按工艺要求完成自控系统的设计，范围如下:

1）按工艺流程配置必要的液位、流量、水质分析等检测仪表。

2）全部检测仪表及电气设备的运行信号的传送和显示。

3）根据电气设备的运行要求及主要工艺参数的控制要求，设置自动控制和自动调节系统。

4）建立全厂的数据通讯系统、实现生产过程控制自动化。

部分图纸摘录：

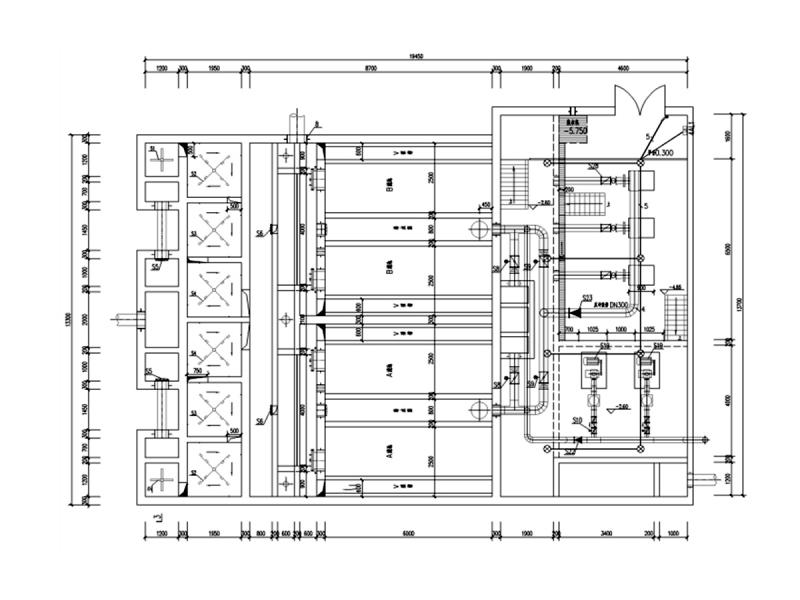

照明平面图

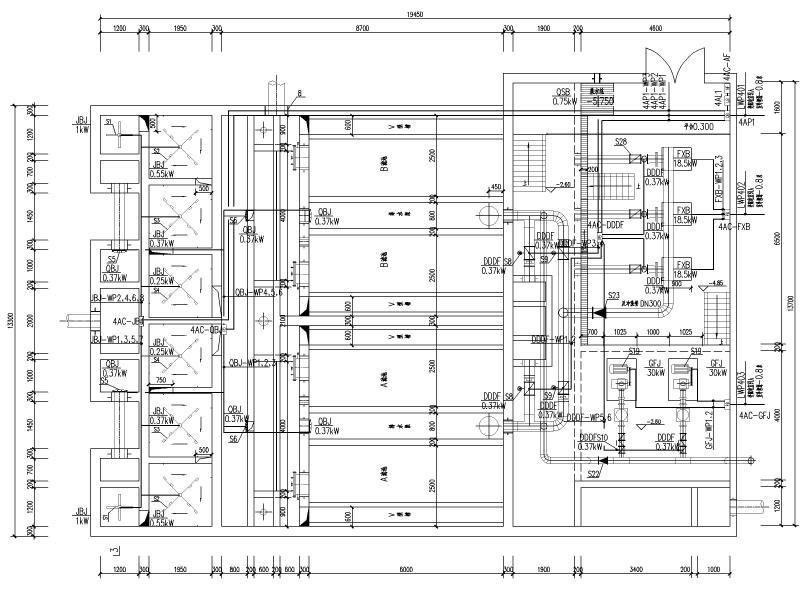

配电平面图

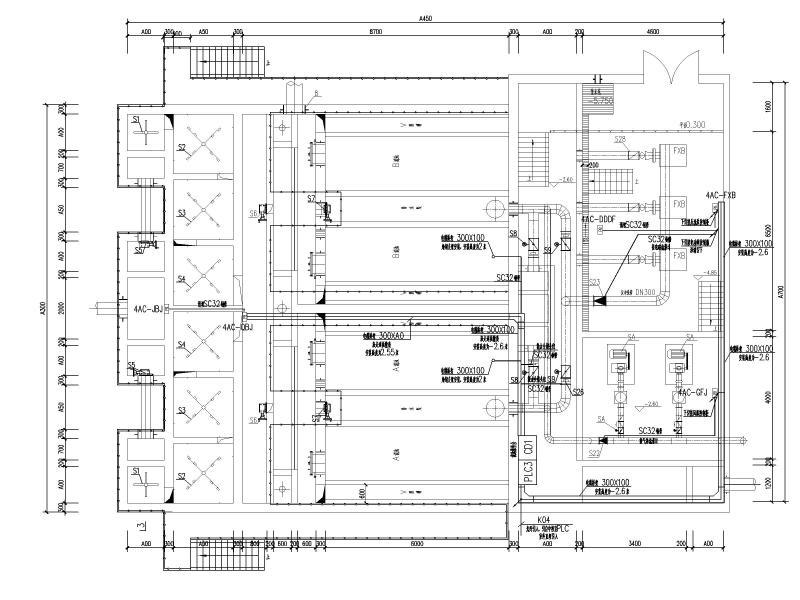

自控平面图

管线布置平面图

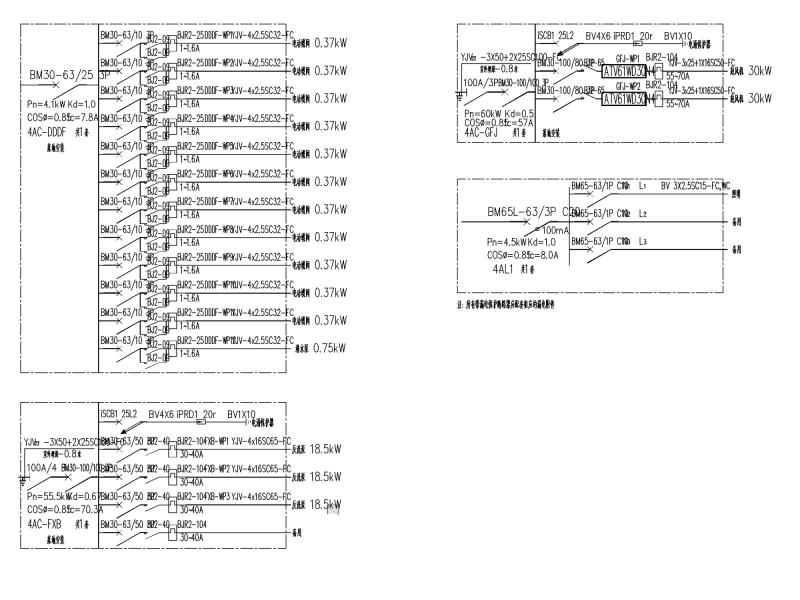

配电系统图

视频监控系统图

自控系统图

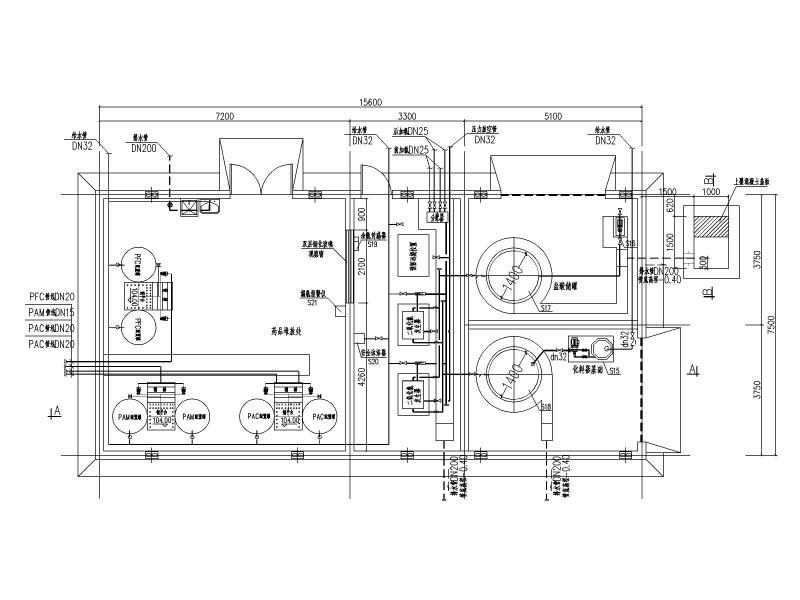

管道系统图

控制箱安装图

室外摄像机设备箱配置图

文件内容预览

以下是附件的其中一部分截图，共11张，您也可以搜索更多您想要的资源

以上是部分截图，请下载附件后查看完整高清内容
