砖混结构配电房建筑结构CAD施工方案图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：砌体结构
• 基础形式 ：条形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平米
• 雪压：0.35kN/平米
• 参考图纸：5张
• 图纸年代：近代

该项目是配电房项目，结构体系为砌体结构，基础型式为墙下条形基础。抗震设防烈度为7度。

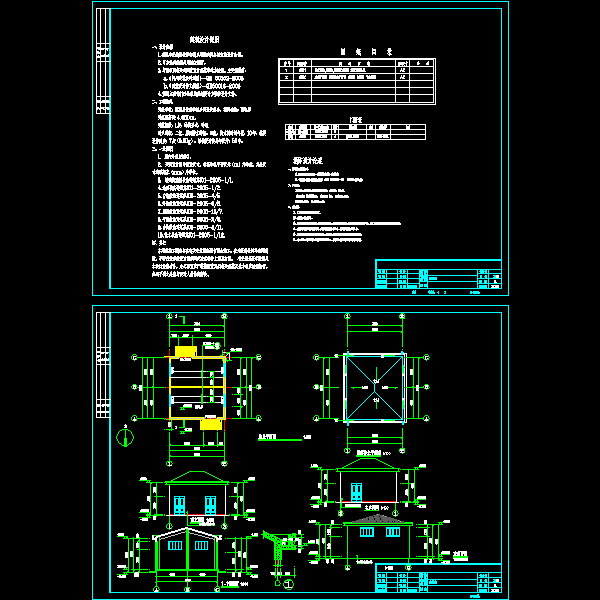

建筑图包括：建筑设计说明，立面图，平面图，剖面图，共计2张图。

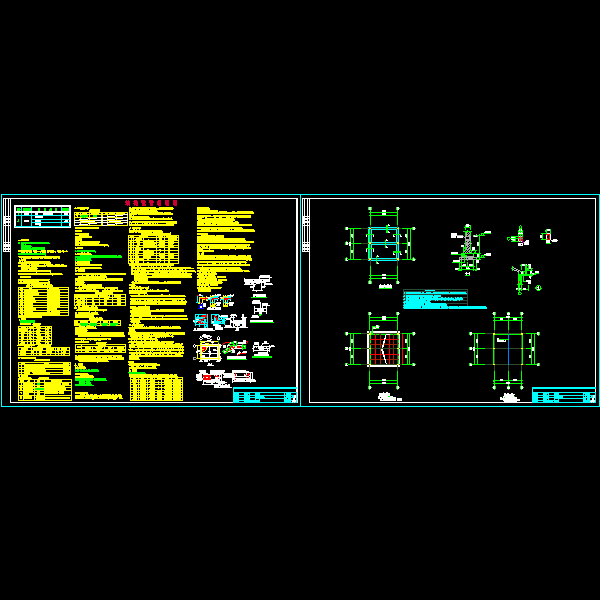

结构图包括：结构设计施工总说明，基础 ，屋面板配筋图，屋面梁配筋图，共计2张图。

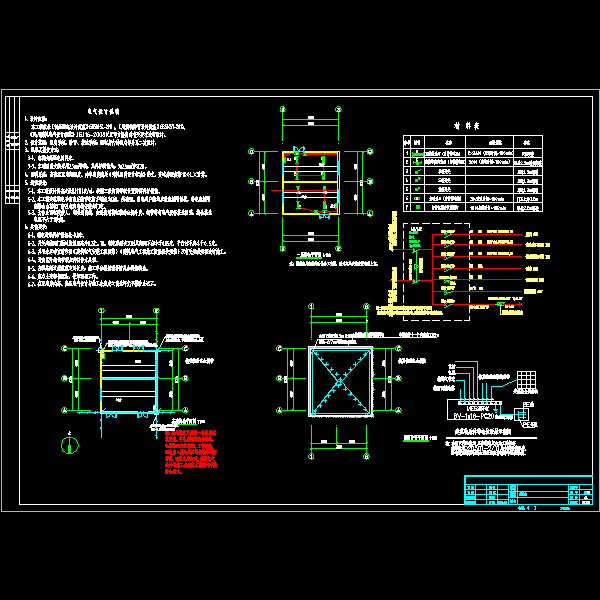

电气图包括： 说明，基础接地平面图，一层强电平面图，屋面 ，共计1张图。
出图时间：2015年8月。
