18层知名企业_国内商品住宅房电气施工CAD图纸

搜索更多资源
  • 建筑类别：住宅
  • 建筑高度类型：高层建筑
  • 建筑设计结构形式：其他结构
  • 建筑设计面积：21702.27平方米
  • 建筑地上层数：18层
  • 建筑地下层数：3层
  • 图纸设计深度：施工图
  • 图纸设计格式：天正建筑CAD 7.0
  • 设计年代：近代
  • 节点大样：防雷接地
  • 负荷等级：一级,三级
  • 防雷等级：第三类
  • 火灾保护分级：一级
  • 接地方式：TN-C
  • 项目所在地：北京
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,视频监控系统,通信系统,有线电视和卫星接收系统,信息网络系统,其它

该附件为知名企业_北京商品住宅房 电气施工图 。

概况：
该项目为北京市某商品房项目-6#。
建筑高度58.8米
地上18层，地下3层
住房总套数144户
建筑分类为一类
耐火等级为一级
总建筑面积21702.27平方米。

设计范围：
220/380V配电系统；建筑物防雷、接地系统及安全措施；
有线电视系统；信息系统；多功能对讲系统；
闭路电视保安监视系统；火灾自动报警及联动控制系统。

部分图纸摘录：
消防平面图

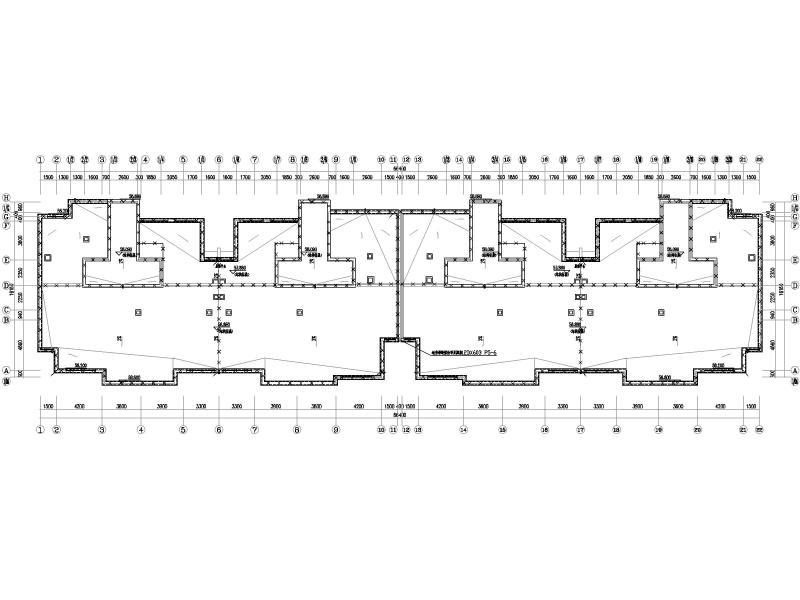

防雷平面图

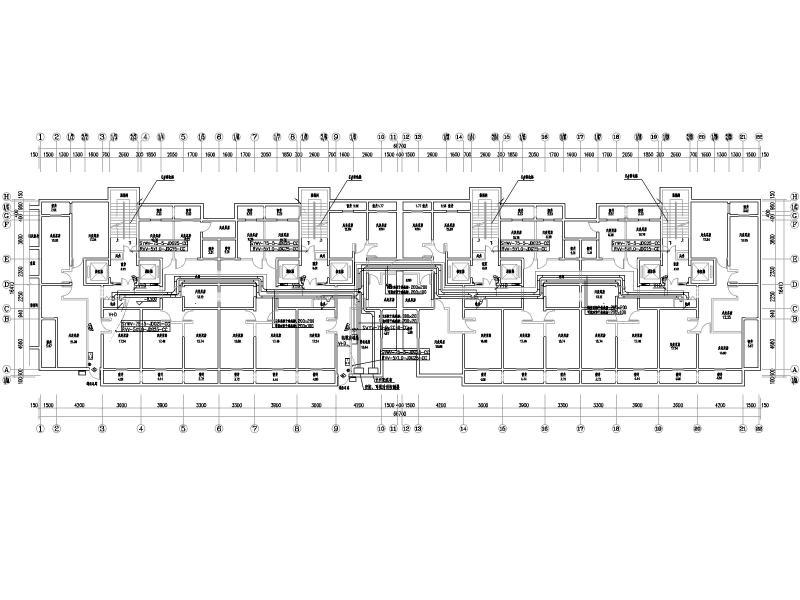

弱电平面图

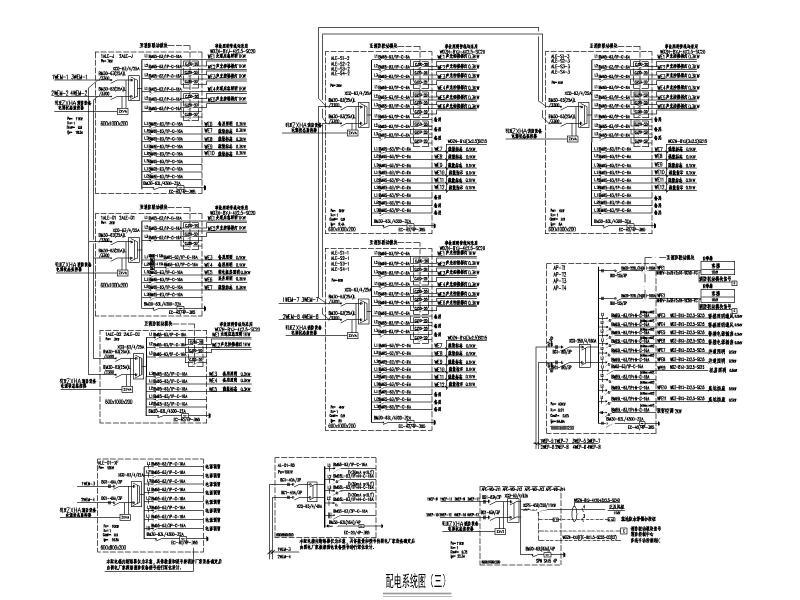

配电箱系统图

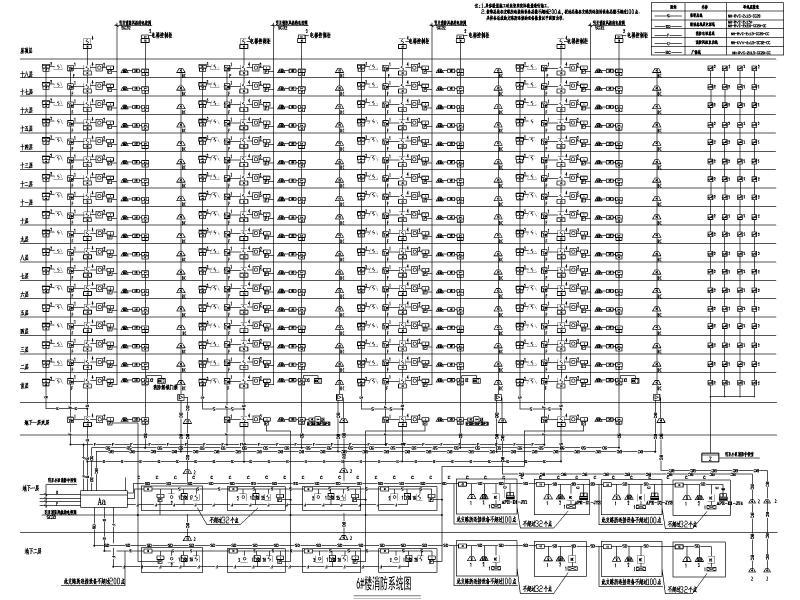

消防系统图



对讲系统图



有线电视系统 通信系统图


图纸内容全览.

以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
  • 住宅电气施工图纸 - 1
    住宅电气施工图纸 - 1
  • 住宅电气施工图纸 - 2
    住宅电气施工图纸 - 2
  • 住宅电气施工图纸 - 3
    住宅电气施工图纸 - 3
  • 住宅电气施工图纸 - 4
    住宅电气施工图纸 - 4
  • 住宅电气施工图纸 - 5
    住宅电气施工图纸 - 5
  • 住宅电气施工图纸 - 6
    住宅电气施工图纸 - 6
  • 住宅电气施工图纸 - 7
    住宅电气施工图纸 - 7
  • 住宅电气施工图纸 - 8
    住宅电气施工图纸 - 8
以上是部分截图，请下载附件后查看完整高清内容
