8层框架结构图纸书馆结构施工CAD图纸

资料简介
赚取积分

建筑类别：文化
建筑高度类型：高层建筑
建筑地上层数：8层
图纸设计深度：施工图
民用建筑设计使用年限：50年
建筑设计结构形式：钢筋混凝土结构
钢筋混凝土结构：框架
基础形式：条形基础,独立基础
结构安全等级：二级
地基基础设计等级：乙级
抗震设防烈度：8度抗震
风压：0.40kN/平方米
雪压：0.35kN/平方米
参考图纸：42张
设计年代：近代

该附件为 八层框架结构图书馆结构施工图 ，该项目由主楼和连廊两部分组成，结构类型均为框架结构。该项目主楼地上九层，首层结构层高4.95m，二至五层结构层高均为4.2m，六至八层结构层高均为4.2m，九层结构层高均为4.25m；连廊地上4层，首层结构层高5.35m，二至4层结构层高均为4.2m。

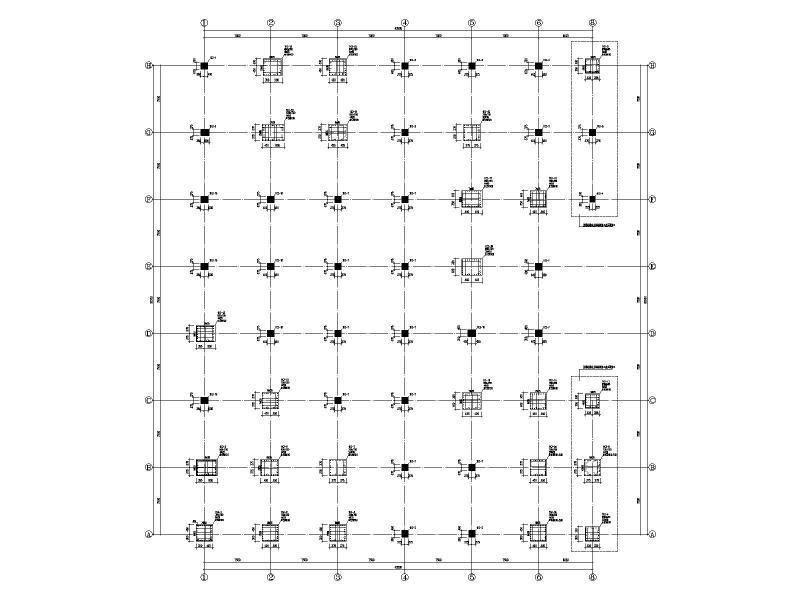

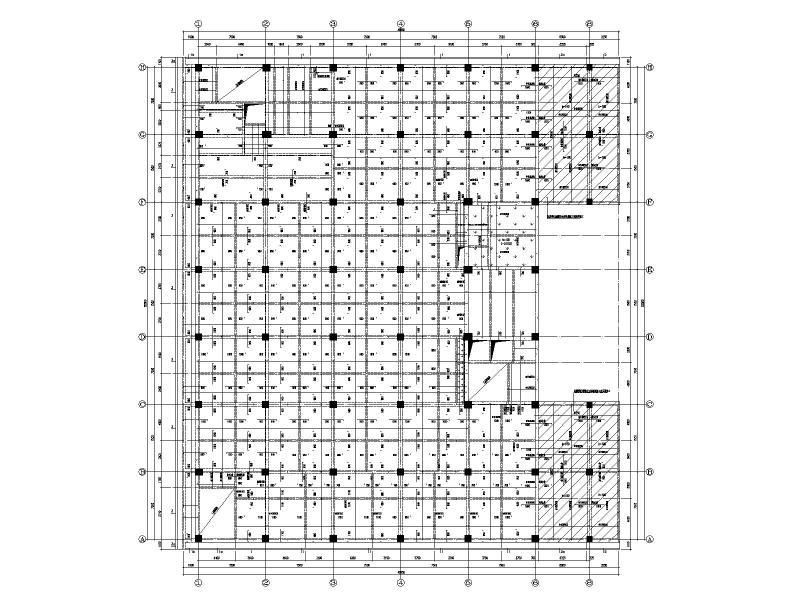

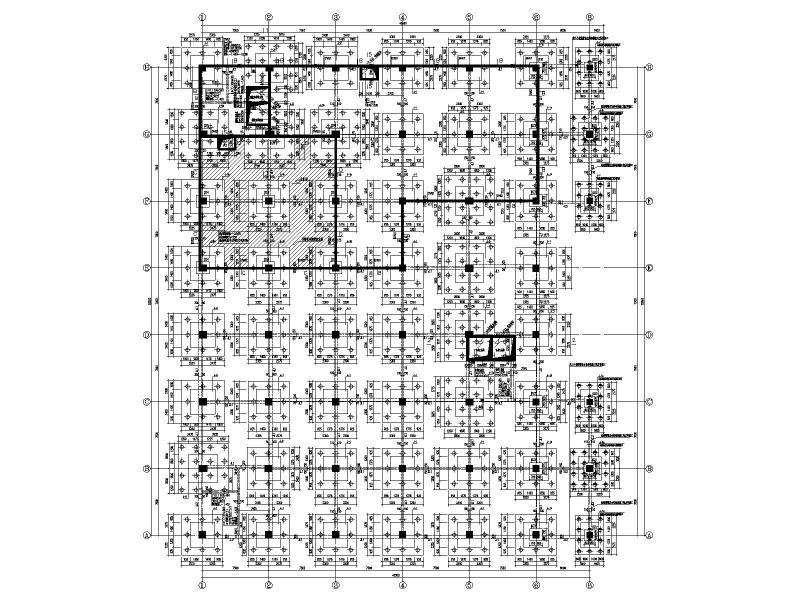

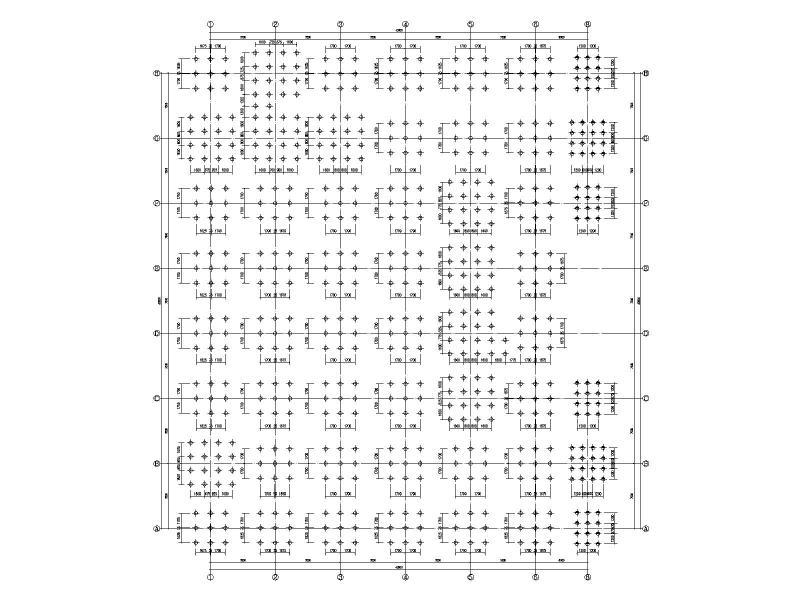

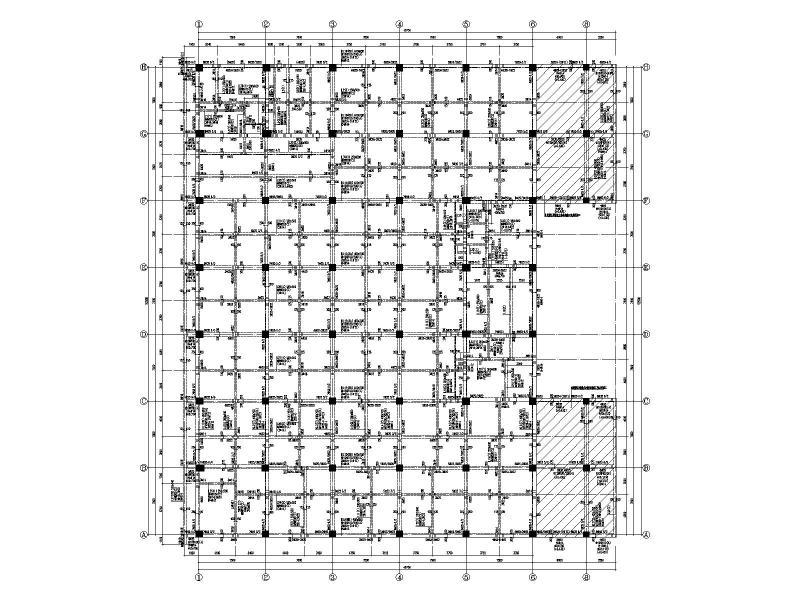

主要包括CFG 桩位平面布置图、基础平面布置图、首层框架柱配筋图、二至八层框架柱配筋图、屋面层框架柱配筋图、各层板配筋图、各层顶梁平法施工图、各结构详图、楼梯结构图、连廊结构图等。CAD格式，42张图纸。







以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
