60000平米29层国际交流中心大厦暖通CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计面积:60000平方米
  • 建筑地上层数:29层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:7张
  • 设计内容:空调,通风,防排烟
  • 冷热源:电动压缩式冷水机组,空气调节器
  • 空调系统:全空气系统,制冷剂系统
  • 水系统:单式泵,双管制,异程式
  • 送风方式:散流器送风
  • 项目所在地:河南

附件详情

该项目为郑州XXXX大厦项目工程,地上29层,地下3层,总建筑高度为120m,总建筑面积约为60000平方米。本施工图设计内容包括海联国际交流中心大厦项目工程的空调、通风、防排烟设计。
裙房部分的大空间商场、餐厅、门厅等主要采用全空气空调系统,夏季集中冷源为设于地下一层的二台大温差型三级离心式冷水机组。主楼部分采用变制冷剂流量空调系统。地下室汽车库共设机械排风(兼排烟)系统6个,地下室制冷站房设机械排风(兼排烟)系统1个。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

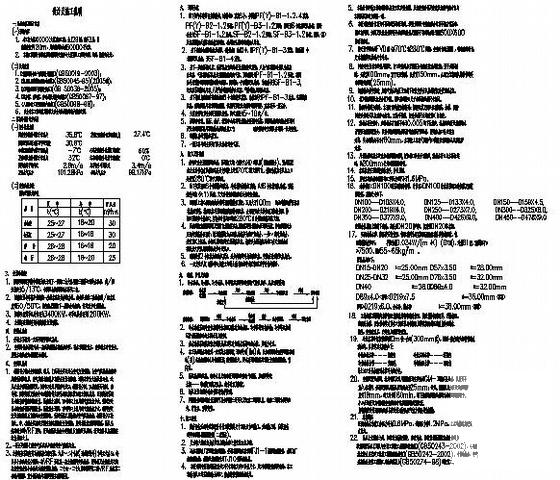

  • 暖通施工图纸 - 1
    暖通施工图纸 - 1

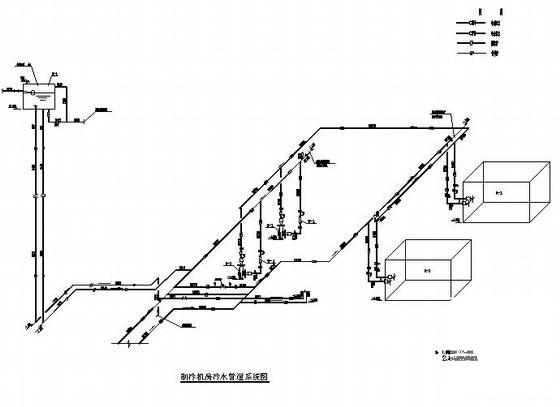

  • 暖通施工图纸 - 2
    暖通施工图纸 - 2

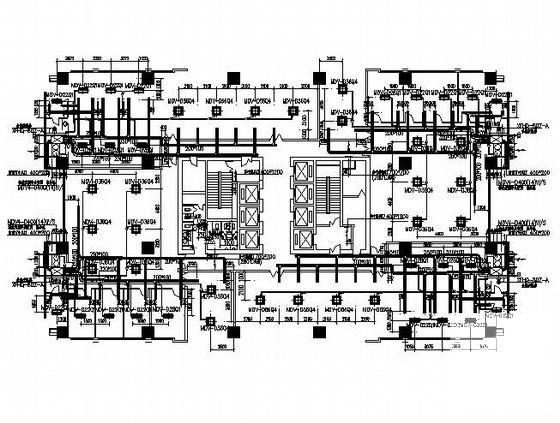

  • 暖通施工图纸 - 3
    暖通施工图纸 - 3

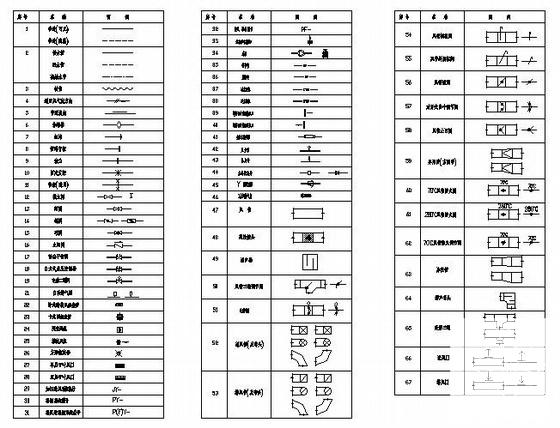

  • 暖通施工图纸 - 4
    暖通施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
