自来水厂取水泵房结构施工CAD图纸

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:10张
  • 设计年代:近代

附件详情

该项目是自来水厂取水泵房项目,6度设防,该资料包含: 结构设计说明 ,取水泵房护壁详图,取水泵房±0.000m平面模板图,取水泵房壁板配筋图,取水泵房底板配筋图,取水泵房1-1剖面图,取水泵房±0.000m梁、板配筋图,取水泵房柱施工图,取水泵房屋面梁配筋图,取水泵房屋面板配筋图等10张图。
分享投稿时间:近几年10月。

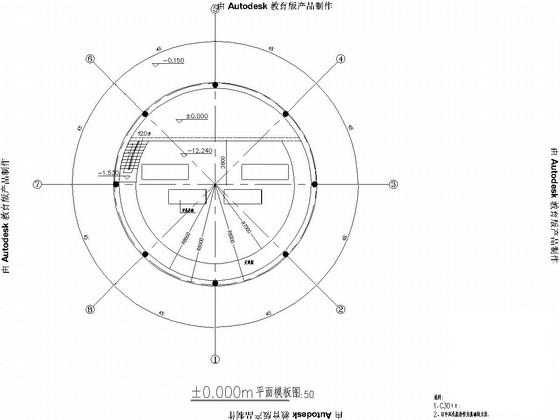

±0.000m平面模板图

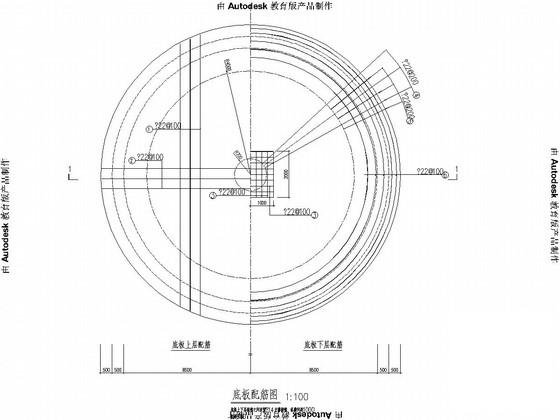

底板配筋图

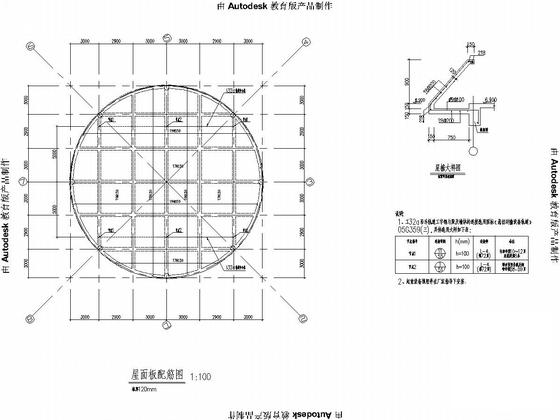

板配筋图

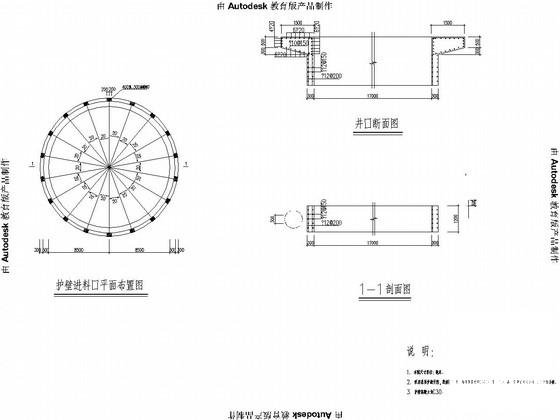

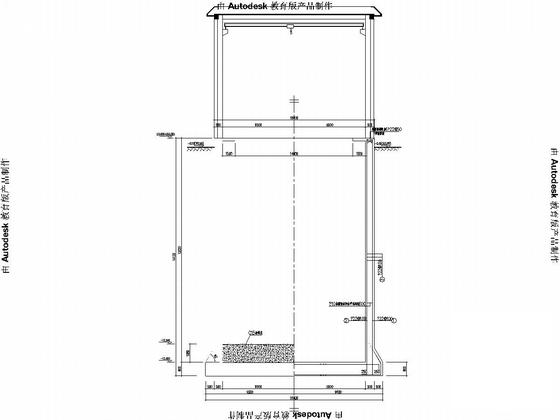

剖面图

屋面梁配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 自来水厂施工图纸 - 1
    自来水厂施工图纸 - 1
  • 自来水厂施工图纸 - 2
    自来水厂施工图纸 - 2
  • 自来水厂施工图纸 - 3
    自来水厂施工图纸 - 3
  • 自来水厂施工图纸 - 4
    自来水厂施工图纸 - 4
  • 自来水厂施工图纸 - 5
    自来水厂施工图纸 - 5
  • 自来水厂施工图纸 - 6
    自来水厂施工图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
