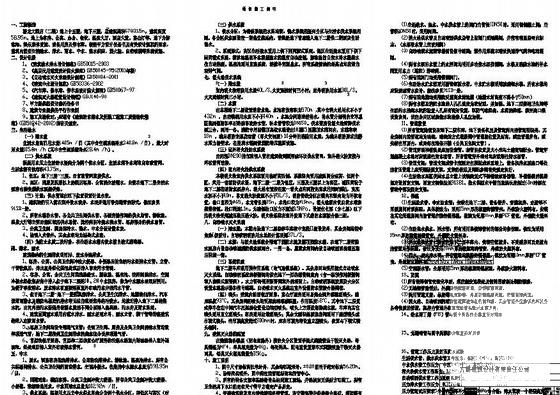

一、工程概述:
某大酒店（二期）地上十五层，地下三层，总建筑面积67831.5m，建筑高度58.95m。地上为客房、公寓、办公、餐饮、温泉大厅、酒店大堂、宴会厅等，地下为游泳池、娱乐康体设施、设备用房及停车库。根据甲方设计任务书及有关设计规范的要求，建筑内设有生活给水、排水、雨水、中水、热水供应、消火栓、自动喷洒等系统设施。
二、设计依据
1、《建筑给水排水设计规范》GB50015-2003
2、《高层民用 建筑设计防火 规范》GB50045-95(版)
3、《自动喷水灭火系统设计规范》GB50084-2001
4、《建筑中水设计规范》GB50336-2002
5、《汽车库、修车库、停车场设计防火规范》GB50067-97
6、《建筑灭火器配置设计规范》GBJ140-90
7、甲方提供的设计委托任务书
8、建筑专业提供的平行作业图
9、施工及验收时，应遵守《建筑给水排水及采暖工程施工 质量验收 规范》(GB50242-2002)的有关规定。
三、生活给水
（一）用水量
生活水最高日用水量1405m /日（其中含空调系统补水340.8m /日），最大时用水量105.6m /h（其中含空调系统补水28.4m /h）。

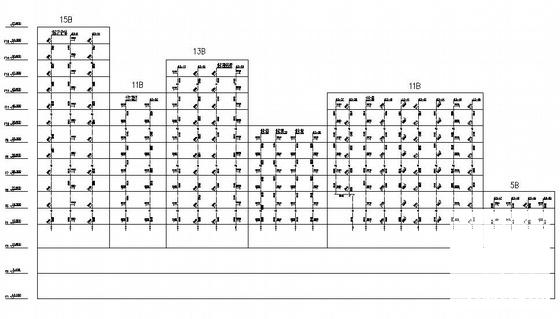

（二）供水系统
根据用水压力生活给水竖向分为两个供水分区。生活水箱补水均取自市政管网。生活水箱有效容积43.75m。
1、低区：地下三层~三层。由市政管网直接供水。
2、高区：四层及四层以上的酒店客房、公寓的生活用水。由设在地下二层生活水泵房内的变频供水泵组供给。
（三）计量：供水管道在以下位置设置计量水表。
1、建筑物的引入管在室外设水表井，水表井选用带旁通管的形式，做法参见91SB-给。
2、所有水箱补水管、各公共卫生间供水管、各厨房操作间的供水总管、游泳池、温泉大厅等主要功能区域的供水总管、洗浴间的冷热水供水管、客房部分的供水总管。
3、公寓卫生间、厨房的冷水、热水、中水分设计量水表。
4、除引入水管外，其余水表均为远传式水表。
（四）为防止水质二次污染，在生活水水箱内设水箱自洁式消毒器。
四、排水、雨水
建筑物内的生活排水采用污、废水分流排水。
1、客房、公寓、公共卫生间冲洗大便器、小便器后的生活污水经排水支管、立管、干管收集后，排出室外经化粪池处理后排入市政污水管线。
2、客房、公寓、公共卫生间的洗涤废水、游泳池、温泉池、洗浴间的排水、空调冷凝水经收集后集中排入位于地下二层的1#、2#中水机房，作为中水源水处理后回用。为便于事故排水，废水排水有直接排至室外市政污水井的污水干管。

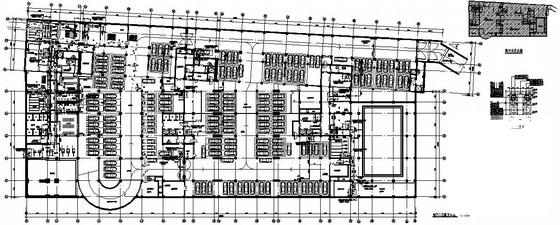

3、位于地下二层~地下一层的机房排水、公共卫生间排水、地面清扫排水、汽车坡道雨排水及消防电梯底坑排水等无法自流至室外的污废水，均就近排入地下二层的集水坑，由坑内的污水泵提升根据水质的不同分别排入化粪池、污水井及雨水系统。
4、建筑屋面雨水采用内落水排水。雨水经雨水斗、雨水立管、横干管等排出建筑物进入市政雨水管。

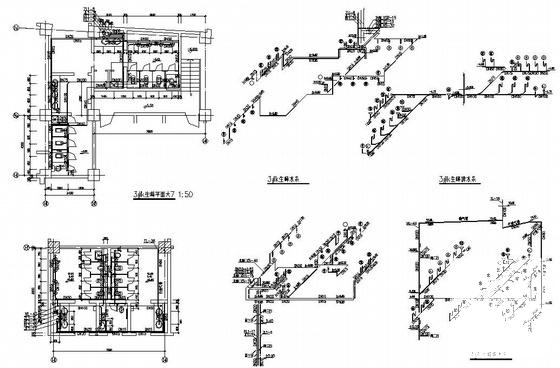

5、客房卫生间均设专用通气立管；公寓卫生间、厨房及公共卫生间的排水管均设伸顶透气管；地下二层接纳卫生间排水的集水坑分设伸顶通气管。
6、首层洗餐厅厨房、首层和二层的宴会厅厨房的洗涤水经室内隔油器排入室外隔油池，经处理后排入室外市政排水管网。
五、中水
1、原水：酒店客房的洗浴排水、公寓的洗浴排水、游泳池、温泉池排水、所有公共淋浴间排水、公共卫生间的面盆排水，空调冷凝水。收集的中水源水总量为598.95m /日。
2、回用对象：酒店客房、公寓卫生间冲洗大便器，所有公共卫生间冲洗大便器、小便器，浇洒知名地产用水。中水回用水总量为102.92m /日。
3、供水系统：根据用水压力中水供水竖向分为两个供水分区，即低区与高区（对应于生活给水的低区和高区）。分区的范围与生活给水系统相同。低区与高区中水供水系统分设变频供水泵组。中水贮水箱设应急生活水补水管。中水贮水箱有效容积为60m 。
4、处理流程：由中水承包商提出，经设计认可。要求出水水质达到《城市污水再生利用、城市杂用水水质》中（城市杂用水水质标准）的规定。中水处理设备的处理能力为25m /h。
六、热水供应
（一）用水量：生活热水总用水量939.7m /日（88.7m /h）。供水温度46°C。
（二）热源：生活热水由设于一期的热交换站供给。热水取自地热井水。地热水出水温度64.5°C，经与一期空调水进行一次热交换得到46°C的温泉水供生活热水。为确保酒店用水的安全可靠，为酒店空调系统服务的直燃机设置制备生活热水的功能，作为地热水的备用热水源，在接入二期酒店前与地热水供水管相连，可相互切换。
2004.02出图
