城市公路排水工程CAD施工图纸

  • 设计详细说明:无
  • 功能:交通道路
  • 设计阶段:施工图设计
  • 参考图纸:10-20张

附件详情

安徽某城市公路排水工程图纸
1.设计依据:XX路(长江西路--休宁路)初步设计及4月25日的专家评审意见。
2.管线位置,除图中注明外:
雨水主管线位于道路中心线西5.5米处;污水主管线位于道路中心线东2米处。
3.管材:除d300的污水管道采用UPVC管材外(施工要求见右);其余一律采用钢筋砼管(Ⅱ级)

这份参考资料主要包括排水设计说明、施工图平面、纵断面图、交口图 等,共18张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

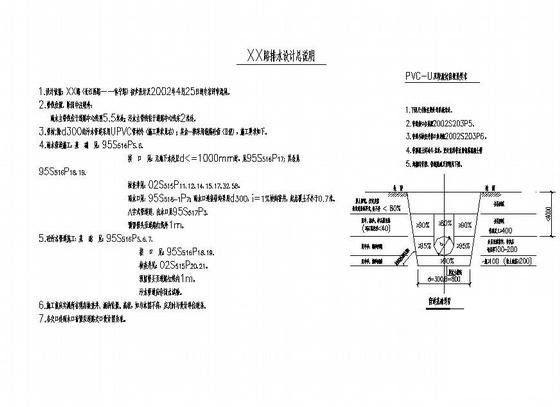

  • 排水工程施工图 - 1
    排水工程施工图 - 1

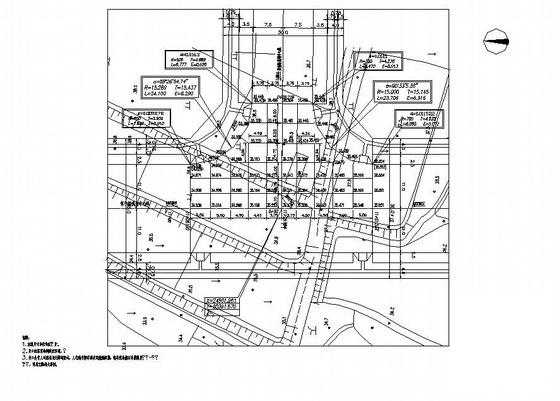

  • 排水工程施工图 - 2
    排水工程施工图 - 2

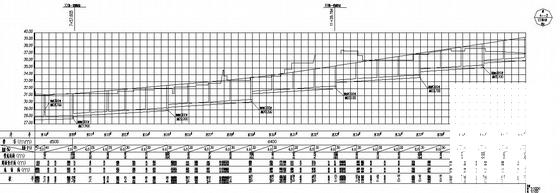

  • 排水工程施工图 - 3
    排水工程施工图 - 3

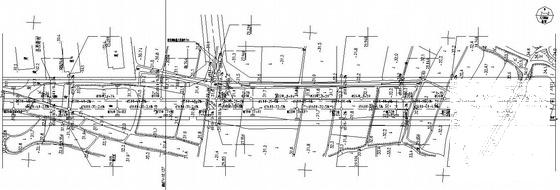

  • 排水工程施工图 - 4
    排水工程施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
