城市跨河公路斜拉桥设计CAD节点详图纸

该附件为： 【甘肃]城市跨河公路斜拉桥设计 节点详图 ，CAD图纸，含 设计说明 。

项目概要：

主 要技 术 标 准：

(1)道路等级 ：城市主干道 ，双向六车道

(2)计算行车速度 ：50km／h

(3)荷载等级 ：城一A级

(4)人群荷载 ：3．5Kpa (5)坡度 ：纵 向 1．0％的人字坡 ，桥面横向 2．0％的人字坡 ；横 向布 置 ：2．0m(人行道 )+ 10．5m(行 车道 )+2．5m(拉索区)+10．5m(行 车道 )，桥面全 宽 27．5m。桥跨两端桥面局部加宽。

.......

相关图片：

墩承台及桩身钢筋图

墩构造示意图

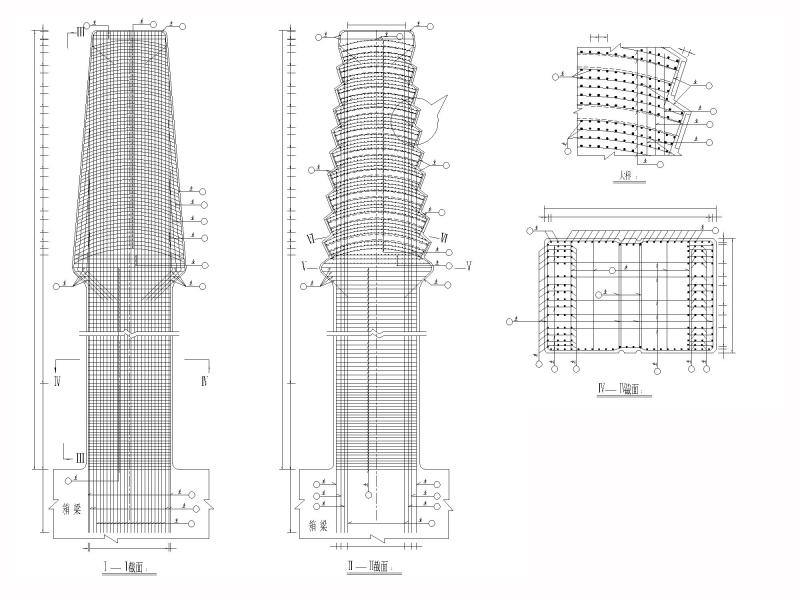

主塔钢筋示意图
