二车道公路斜拉桥施工设计节点CAD图纸

该附件为: 二车道公路斜拉桥施工设计 节点图 ,CAD图纸设计格式。
项目概要:
上部结构:上部结构采用16米、25米跨径的先张法预应力砼简支空心板,16米跨径的梁板高1750px,25米跨径的梁板高2500px,中板预制宽均为2475px,边板预制宽均为3100px,悬臂长625px。车行道铺装层结构为5厘米C40素混凝土找平层+8厘米 C40钢筋砼;人行道上铺5cm厚的人行道预制块。桥台处设置80型伸缩缝,其余均为桥面连续。
下部结构:除桥台处采用四氟橡胶支座外,其余均采用普通橡胶支座。桥墩采用桩柱式接盖梁,柱径1.3米,桩径1.5米;桥台采用桩基接盖梁形式,桩径1.2米。各墩台与路中心线交角均为116(右偏角)。
.......
相关图片:
16米预应力构造图

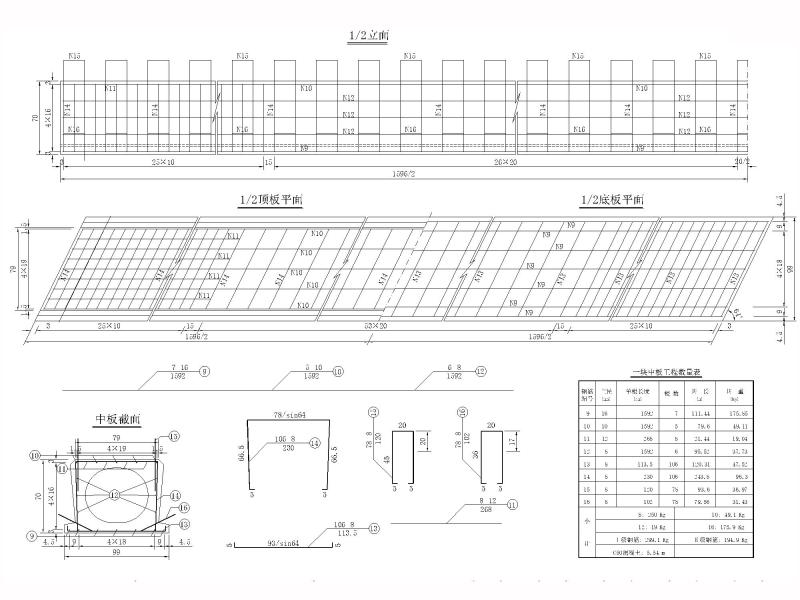

16米中板钢筋构造
25米预应力一般构造

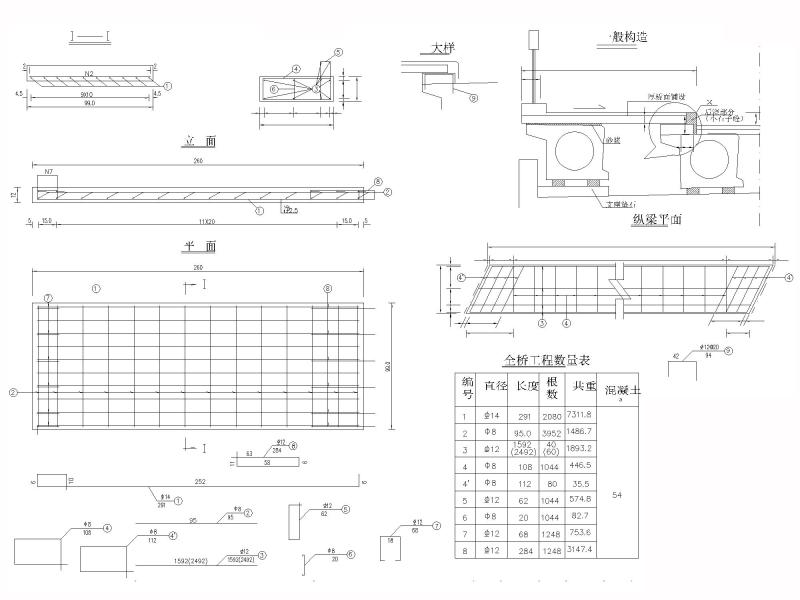

50人行道板构造图
桥墩盖梁配筋图 (2)
桥墩盖梁配筋图


以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 斜拉桥设计图纸 - 1
    斜拉桥设计图纸 - 1
  • 斜拉桥设计图纸 - 2
    斜拉桥设计图纸 - 2
  • 斜拉桥设计图纸 - 3
    斜拉桥设计图纸 - 3
  • 斜拉桥设计图纸 - 4
    斜拉桥设计图纸 - 4
  • 斜拉桥设计图纸 - 5
    斜拉桥设计图纸 - 5
  • 斜拉桥设计图纸 - 6
    斜拉桥设计图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
