24层剪力墙结构棚户区改造廉租房结构设计施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:24层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 地下室功能:车库
  • 参考图纸:33张
  • 设计年代:近代

附件详情

该项目是棚户区改造廉租房项目,地上24层,剪力墙结构,地下1层,该项目采用基础形式为天然基础,基础设计等级为乙级,抗震设防烈度为7度。

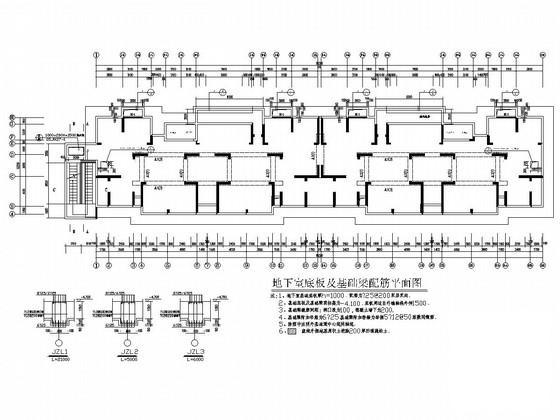

该资料包含:结构设计总说明,地下室底板及基础梁配筋平面图,自行车道结构图,大样图,板钢筋图,梁钢筋图,柱网 平面布置图 ,楼梯图等共计33张图。
分享投稿时间:近几年5月。

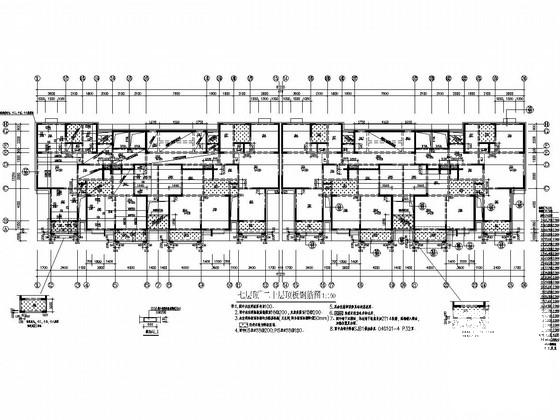

七层顶~二十层顶板钢筋图

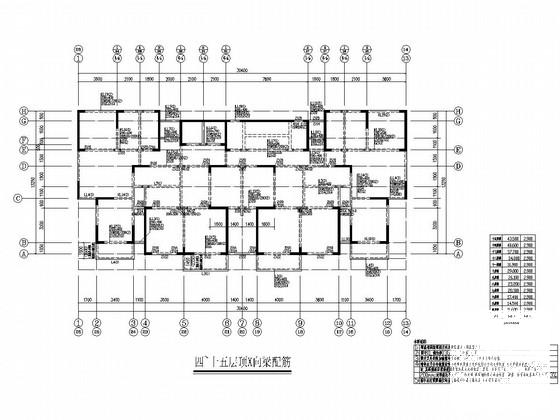

四~十五层顶X向梁配筋

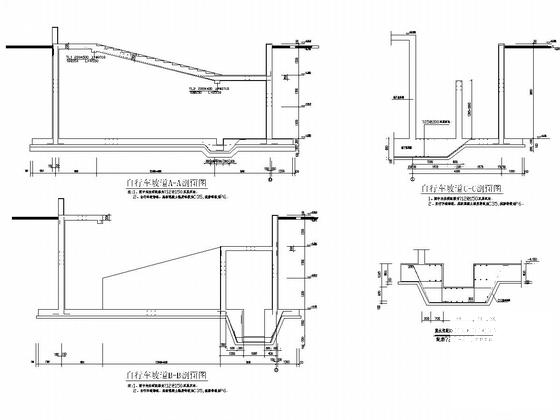

自行车道结构图

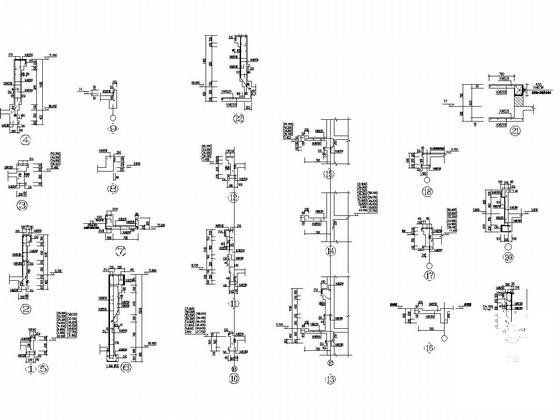

大样图

四层顶~屋顶柱网平面布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 剪力墙结构设计 - 1
    剪力墙结构设计 - 1
  • 剪力墙结构设计 - 2
    剪力墙结构设计 - 2
  • 剪力墙结构设计 - 3
    剪力墙结构设计 - 3
  • 剪力墙结构设计 - 4
    剪力墙结构设计 - 4
  • 剪力墙结构设计 - 5
    剪力墙结构设计 - 5
  • 剪力墙结构设计 - 6
    剪力墙结构设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
