6层框架结构喜盈门小学结构施工CAD图纸

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础,筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 地下室功能:车库
  • 参考图纸:38张
  • 设计年代:近代

附件详情

该项目结构,普通教室部分局部地下1层,地上4~6层,室内外高差450mm,建筑物高度(室外地面至主要屋面板的板顶):14.850m、18.450m、22.050m;阶梯教室部分地上2层,建筑物高度16.05m。框架结构,抗震设防烈度为7度,采用筏板基础及独立基础。
该资料包含:结构设计总说明,基础及阶梯教室结构图,左边梁板柱结构图,右边梁板柱结构图,楼梯图等共计38张图。
分享投稿时间:近几年6月。

轴线1~17二层板配筋图

轴线1~17四层梁配筋图

平面布置图

阶梯教室柱平面配筋图

阶梯教室二层梁配筋平面图

1#、2# 楼梯详图

7.200m板配筋图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

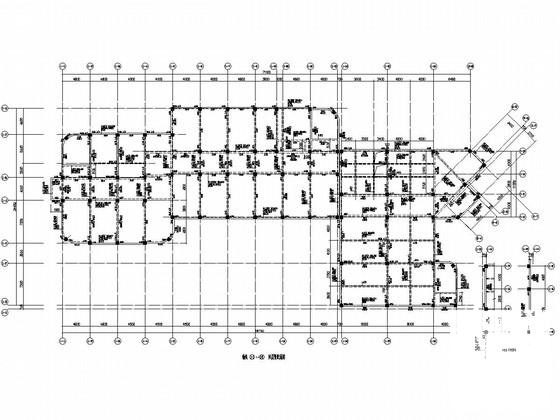

  • 6层框架结构喜盈门小学结构施工CAD图纸 - 1
    第 1 张图

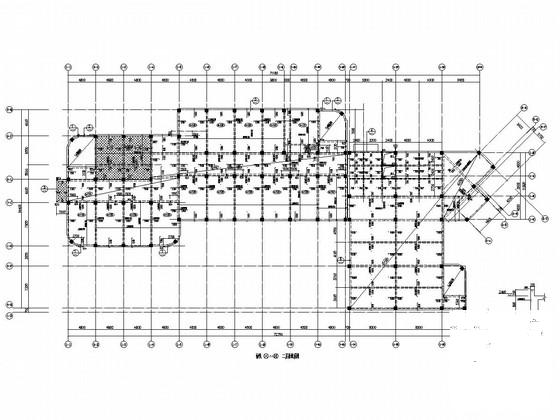

  • 6层框架结构喜盈门小学结构施工CAD图纸 - 2
    第 2 张图

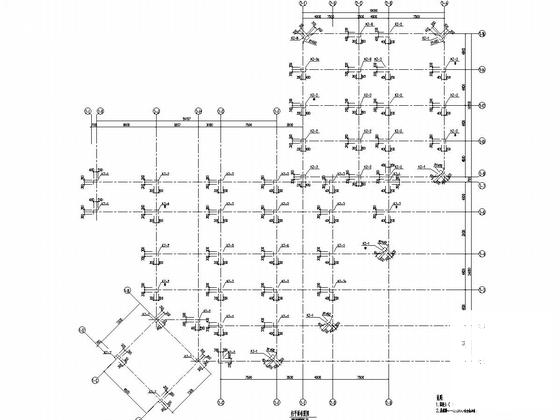

  • 6层框架结构喜盈门小学结构施工CAD图纸 - 3
    第 3 张图

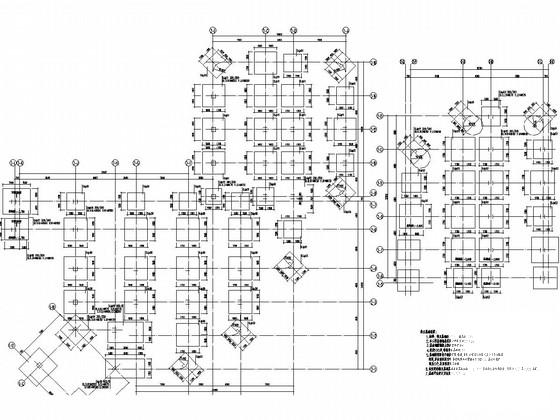

  • 6层框架结构喜盈门小学结构施工CAD图纸 - 4
    第 4 张图

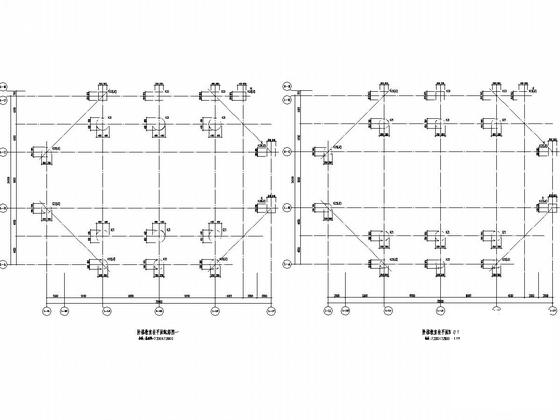

  • 6层框架结构喜盈门小学结构施工CAD图纸 - 5
    第 5 张图
  • 6层框架结构喜盈门小学结构施工CAD图纸 - 6
    第 6 张图
  • 6层框架结构喜盈门小学结构施工CAD图纸 - 7
    第 7 张图
  • 6层框架结构喜盈门小学结构施工CAD图纸 - 8
    第 8 张图
以上是部分截图,请下载附件后查看完整高清内容
