建筑设计面积:61365.03平方米
-
地上层数:27层
-
地下层数:1层
-
图纸设计深度:施工图
-
参考图纸:31张
-
地下室用途:人防
-
生活供水设计:生活给水系统
-
排水设计:污水系统,雨水系统
-
消防设计:室内消火栓系统,灭火器配置系统
一、项目概要
建筑面积为61365.03平方米平方米,地下一层战时为核六级常六级甲类人防物资库 ,平时为车库,一层~三层为商业, A座、C座的四层~二十七层为普通住宅,B座四层~二十六层为住宅。建筑高度86.47米(A、C座),为一类综合楼;场地为非湿陷性场地。
二.系统简介
该项目设有生活给水系统、生活污废水系统、雨水系统、消火栓给水系统、自动喷水灭火系统、灭火器具配置系统及七氟丙烷气体灭火系统。
1)生活给水系统
1.水源为市政自来水,供水压力0.26MPa,本楼给水系统分区及用水量如下:
2.小区2#生活水泵房设于本楼地下室,用于本楼及1#、3#楼的生活供水,1#生活水泵房设于6#楼地下室,服务于其它建筑。
3.其它废水、雨水集水坑的潜水泵启闭由集水井液位自动控制,要求高水位(液面距井口200mm)开泵,低水位(液面距井底 300mm)关泵。
4.本楼雨水排水采用内落式排水方式,设计重现期为10年。
5.空调机冷凝水由外墙明设的UPVC(DN40)排水立管收集并排至散水,详见建施图。
2)生活污、废水系统、雨水系统
1.本建筑室内%%P0.000以上污、废水重力自流排入室外污水检查井,地下室废水采用潜水排污泵提升至室外雨水检查井。
2.消防电梯排水井的潜水泵启闭由排水井液位自动控制,要求高水位(液面距井底500mm)开泵,低水位(液面距井底300mm)关泵,安装详01S305-23。
3)消火栓给水系统
1.本建筑室内消火栓用水量40L/S,室外消火栓用水量30L/S,火灾延续时间3h。前期消防用水由6#楼屋顶消防水箱(18.0m)保证;消防水池及消防泵房均设于本楼地下室,本建筑所需消防总用水量为864m 。
2.
消防系统
竖向分为两个区,-1~3层为低区,5~27层为高区。入户管道压力1.30MPa(按6#楼),本楼低区减压阀后压力0.45MPa。
3.消火栓系统按高低区分别设室外地下式消防水泵接合器三套,与消火栓给水管网相连,型号为SQX150-B型,安装详见国标图集99S203-25。
4.消火栓箱的确定均按如下要求执行:
a.屋顶试验消火栓采用SG24A65-J型消防箱,规格为800x650x240,水带长20米,详见国标04S202-16。其余消火栓均采用SG18D65Z-J型组合式消防柜,规格为1800x750x180,内配有MF/ABC4型手提式磷酸铵盐干粉灭火器二具,消防软管卷盘等,详见国标04S202-24。
c.为保证消火栓栓口出水压力不超过0.50MPa,本楼4~21层均采用减压稳压型消火栓,栓口压力为0.30~0.35MPa,详见国标04S202-35。
d.以上消火栓箱体均采用钢板铝合金边框,并配消防启泵按钮,消火栓箱门上要求有明显的“消火栓”字样,箱体内器材的放置详见厂家产品说明书。
4).自动喷水灭火系统
1.本建筑地下室及商业部分均设自动喷水灭火系统,危险等级均为Ⅱ级,设计喷水强度8L/min.m ,作用面积160m 。 22
2.自动喷水设计流量30L/s,消防历时1h,消防储备水量为108m,前期消防用水量由6#楼屋顶消防水箱保证。自喷系统减压阀后压力0.65MPa。
3.湿式自喷系统运行工况,自动控制要求,阀组及喷水管道和喷头安装见国标04S206。
4.不做吊顶的场所,喷头采用玻璃球直立式闭式喷头,喷头距顶100mm;其他场所采用吊顶型喷头;通风管道、排架、桥架等障碍物的宽度大于1.2m时,其下方应增设喷头。
5.自动喷水灭火系统应设有不小于各规格总数1%%%的备用喷头,且每种型号均不得小于10个。
6.整个消防系统验收合格后,自喷管道上的泄空试验阀门,湿式报警阀上的试警铃阀和放水阀均用软环琐锁死在关闭位置,消火栓系统、自喷系统管道上其它阀门均应处于常开位置。
7.其它均按《自动喷水灭火系统施工及验收规范》GB50261-近代进行施工。
三.灭火器具配置系统
本建筑属中危险级,火灾种类A类,局部为E类带电火灾,设计采用磷酸铵盐类干粉灭火器灭火,每个消防柜内设MF/ABC4型磷酸铵盐干粉灭火器两具,屋顶电梯间及重要部位另设灭火器;地下室配电间设置七氟丙烷自动灭火系统,该气体灭火系统须由专业厂家进行
二次施工设计,并应符合国家《气体灭火系统设计规范》的相关规定。
四、图纸展示

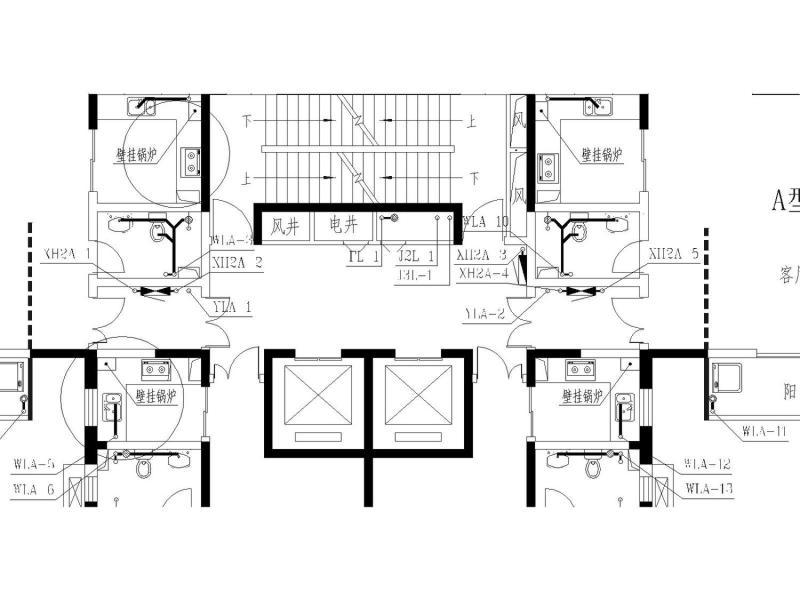

A座五-二十七层给水平面图

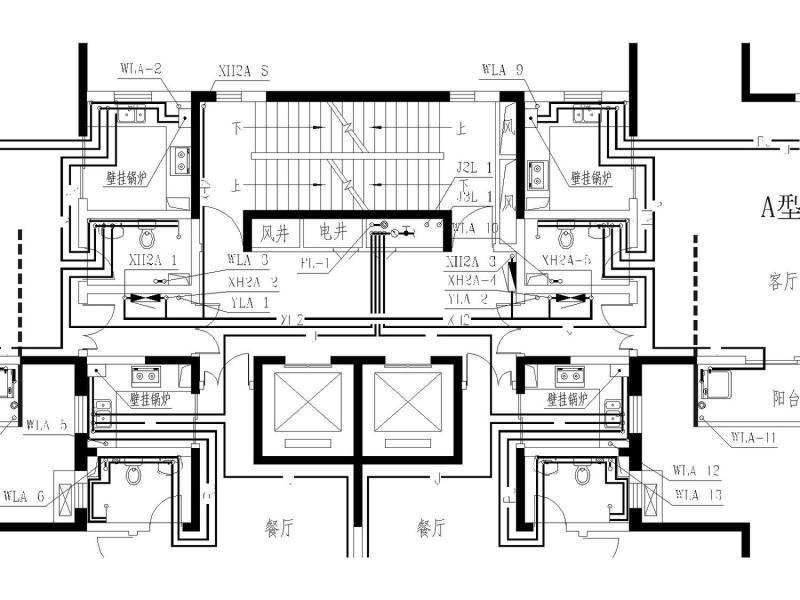

A座五-二十七层排水平面图

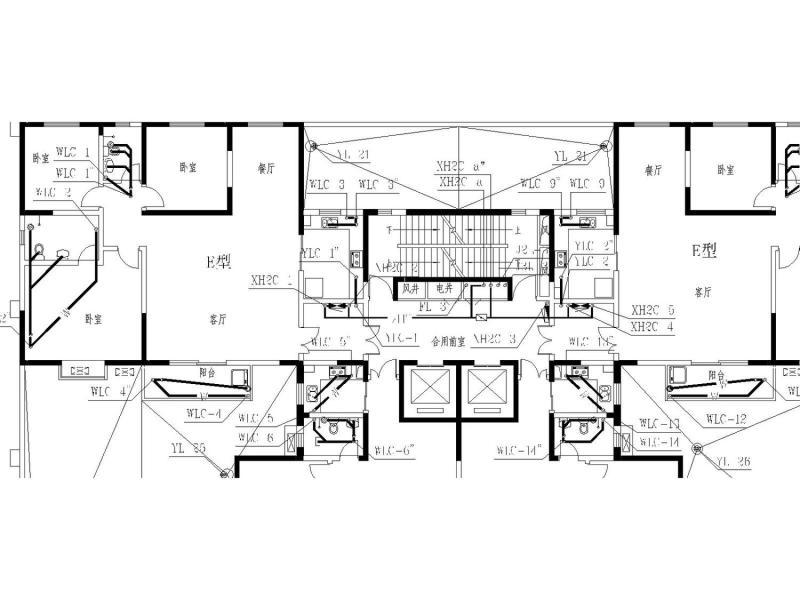

四层给排水管道平面图

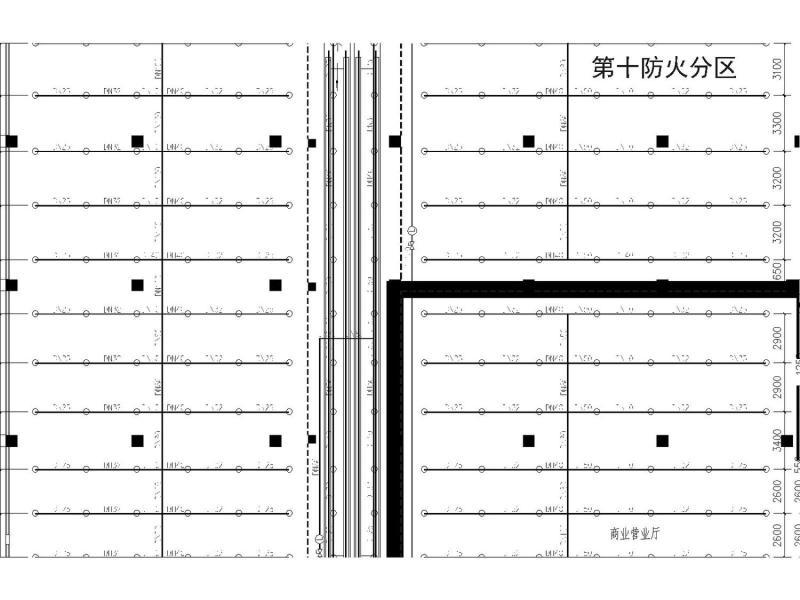

三层自喷管道平面图

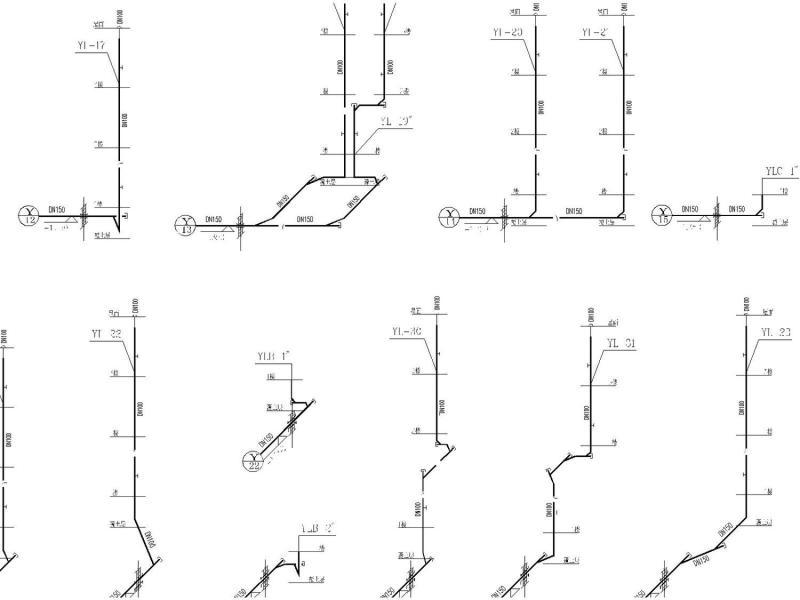

雨水管道系统图
污水管道系统
商业给水管道系统图
