东北18层综合大厦(带换热站)-外墙节点CAD图纸
附件详情
建筑面积: 1941.33m2,掩蔽面积:1164.79m2，掩蔽人数:1164人，防火分区二为六级物资库:建筑面积: 3884.82m2
该项目总占地面积：8240.1m2，总建筑设计面积：66128.79m2，地下建筑设计面积：13096.86m2，其中商场建筑设计面积：39010.3m2，住宅建筑设计面积：19899.63m2，物业办公室建筑设计面积：670.43m2,地下车库建筑设计面积：6548.43m2，建筑高度：65.850m
东北某十八层综合大厦(带换热站)-外墙
节点图

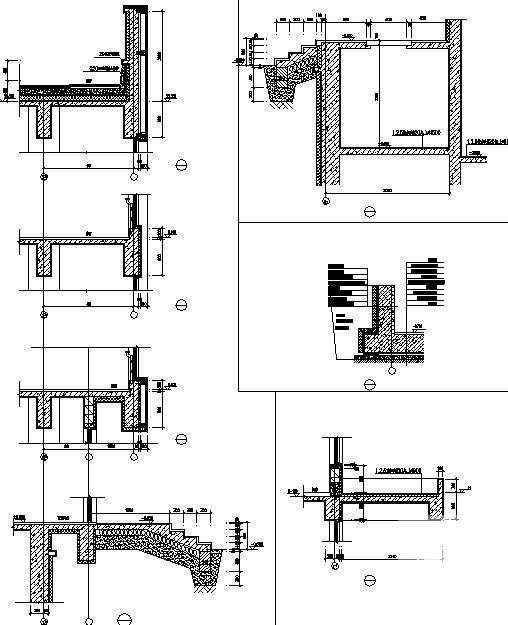

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
换热站图纸 - 1 -
换热站图纸 - 2 -
换热站图纸 - 3 -
换热站图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
