道路中间带节点设计CAD图纸(dwg)

[复制链接]

0

主题

0

帖子

1355

积分

超级版主

Rank: 8Rank: 8

积分
1355
发表于 2020-6-26 16:00:41 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

2、本图为主线路基中间带设计图。中央分隔带表面植草绿化植树防眩。
3、中央分隔带缘石采用C25混凝土预制,尺寸为15×18×49.5cm。
4、通讯管道周围用中粗砂回填。
5、基层及底基层外露面和纵向盲沟、集水槽两侧及底面铺筑防渗土工布。
6、中央分隔带底部设置纵向碎石盲沟,尺寸为宽40cm、高20cm。盲沟内设置?8cm塑料排水管。
7、横向排水管集水槽设置间距为50m,集水槽长100cm、宽40cm、深20cm。横向排水管采用?11塑料管,其顶面用C15混凝土包裹。

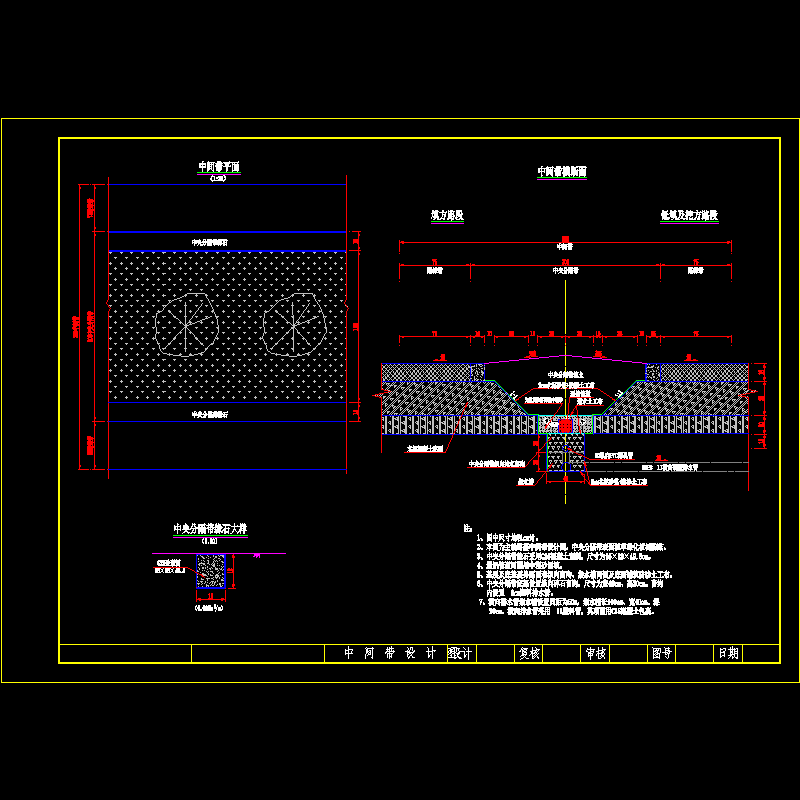

道路中间带节点设计CAD图纸(dwg)
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-6-26 16:00:41上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在方案设计专区发帖交流相关知识。

附件2099v11ew1ffwsw0f0se00d.rar

224.16 KB

下载  售价: 100 积分    赚积分
