排架冷库结构设计CAD施工图纸（总共9张）
- 建筑类别：工业建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：排架
- 基础形式 ：条形基础,独立基础
- 结构安全等级：二级
- 结构最大跨度：18m
- 抗震设防烈度：7度抗震
- 参考图纸：9张
- 设计年代：近代
附件详情
该资料包含：
结构设计说明
， 结构平面图，屋面檩条系统布置图，屋架上弦支撑构件布置图，屋架下弦支撑构件布置图，基础
平面布置图
以及建筑设计说明，首层平面图，屋面平面图，南立面图等
共9张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

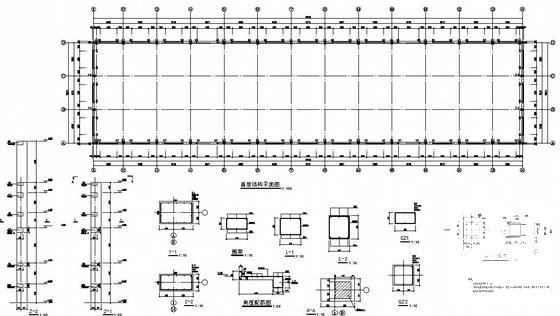

冷库设计施工图纸 - 1 -

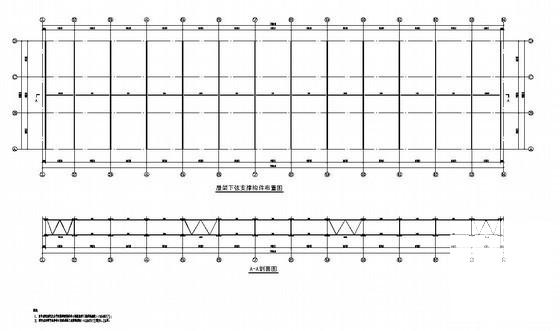

冷库设计施工图纸 - 2 -

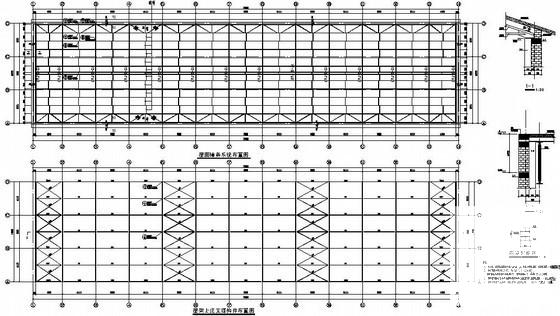

冷库设计施工图纸 - 3 -

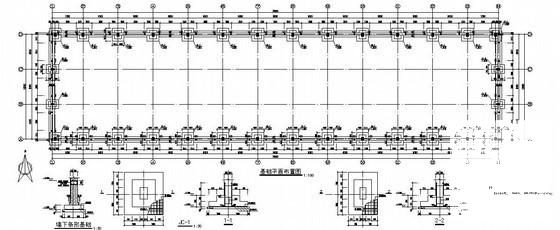

冷库设计施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-09
- 评论次数：0
- 浏览次数：0
- 文件大小：0.57 MB
- 收藏次数：0
-
文件名称：
附件-995877859887806599575.rar
