物流中心冷库电气图（总共7页CAD图纸）(火灾报警系统)(dwg)

zhouxingxing

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该项目属恒温库,总建筑面积: 8510.67m. 地下一层为车库. 一层设有分类冷藏库,检测室;建筑总高度: 11.0m. 　　设计范围：电力配电系统(不含制冷设备配电, 该部分由甲方另委托设计, 该资料仅负责电源进户)；照明配电系统；接地防雷系统；火灾报警系统。

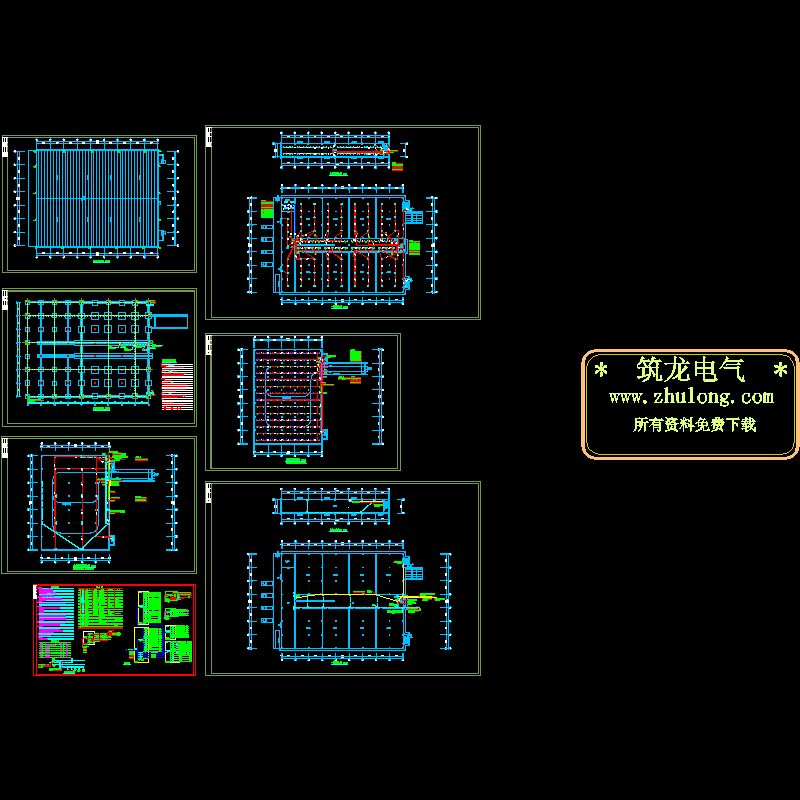

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
