8511平米物流中心冷库电气平面CAD图纸

  • 建筑类别:商业
  • 建筑设计面积:8510.67平方米
  • 建筑地下层数:1层
  • 参考图纸:7张
  • 地下室用途:车库
  • 防雷等级:第三类
  • 强电 设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统

附件详情

某物流中心冷库电气平面图,该资料包含电气说明,配电系统图,地下车库、机房和一层照明平面布置图, 防雷接地 平面图,一层干线和机房层干线平面图等共7张图纸。

项目概要:该项目属恒温库,总建筑面积: 8510.67m. 地下一层为车库. 一层设有分类冷藏库,检测室;建筑总高度: 11.0m.
供电电源:该项目电源引自场区箱式变电站, 电源分三路进户, 一路为照明电源, 一路为动力电源(变压器容量为630kva),一路为消防电源, 电源电压为380V/220V. 低压配电系统接地型式采用TN-C-S方式.
设计范围:1. 电力配电系统(不含制冷设备配电, 该部分由甲方另委托设计, 该资料仅负责电源进户)2. 照明配电系统3. 接地防雷系统4. 火灾报警系统






以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

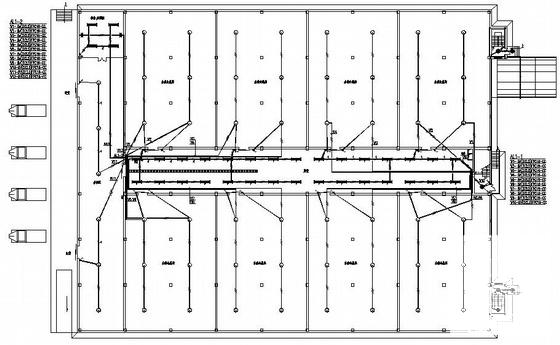

  • 电气平面图纸 - 1
    电气平面图纸 - 1

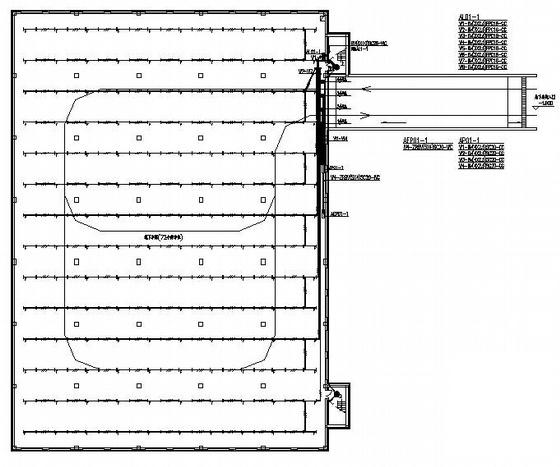

  • 电气平面图纸 - 2
    电气平面图纸 - 2

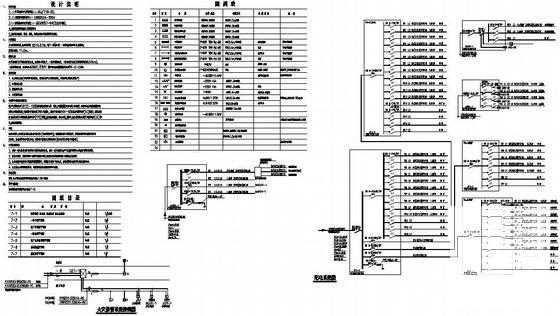

  • 电气平面图纸 - 3
    电气平面图纸 - 3

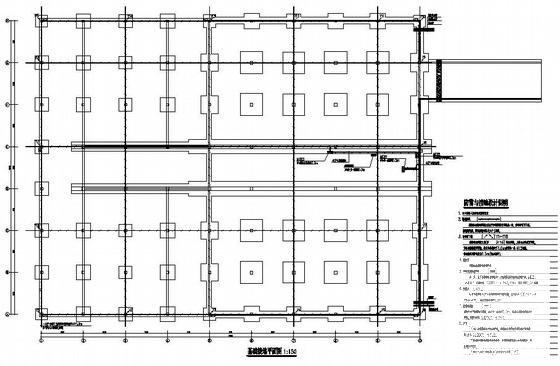

  • 电气平面图纸 - 4
    电气平面图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
