[CAD图]中医院电气(火灾自动报警系统)(TN-S)

bbnnxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：科研,医疗
• 建筑高度：高层建筑
• 建筑结构形式：钢筋混凝土结构
• 建筑面积：14356平方米
• 地上层数：11层
• 地下层数：1层
• 图纸设计深度：施工图
• 设计年代：近代
• 地下室用途：车库,设备用房
• 负荷等级：一级,二级,三级
• 防雷等级：第二类
• 火灾保护分级：一级
• 接地方式：TN-S
• 项目地址：贵州
• 强电设计：供配电系统,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全,继电保护,电气控制
• 弱电设计：火灾自动报警系统,综合布线系统,有线电视和卫星接收系统,机房工程

该附件为贵州某中医院扩建综合楼电气施工图，该项目设计包括红线内的以下电气系统:1)0.4/0.23kV电力配电系统;2)照明系统;3)建筑物防雷、接地系统及安全措施;4)火灾自动报警及联动控制系统;

照明平面图

10kV开关柜配置图

动力平面图

弱电平面图

清镇中医院-电气审查通过刻盘.dwg

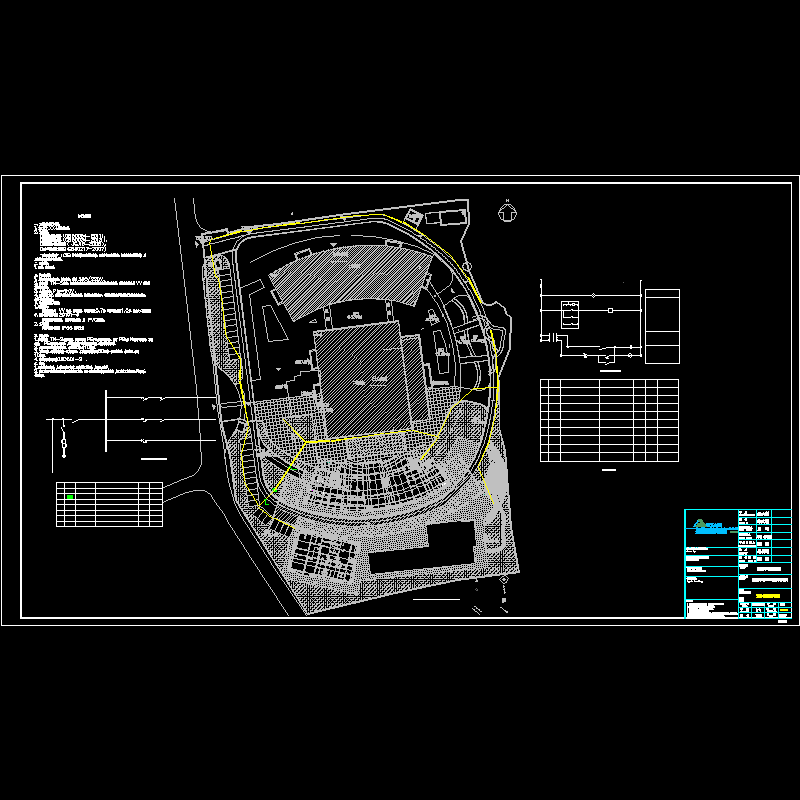

清镇中医院室外工程-电气刻盘.dwg

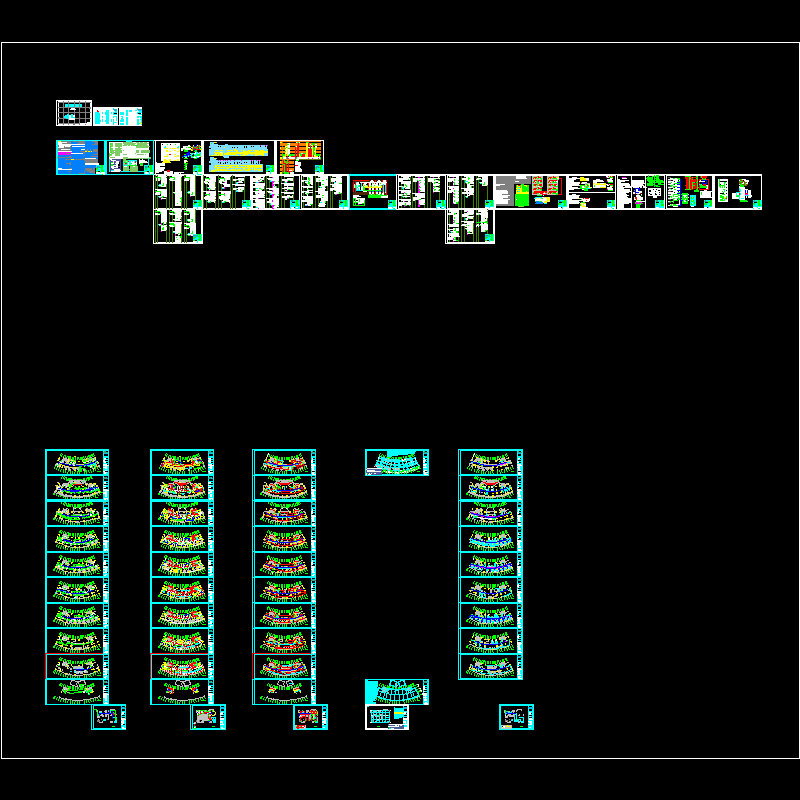

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-3 21:54:55上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
