7676平米地上9层办公楼空调CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计面积:7676.63平方米
  • 建筑地上层数:9层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 设计内容:空调,通风,防排烟
  • 冷热源:电动压缩式冷水机组
  • 空调系统:空气-水系统
  • 水系统:单式泵,双管制,同程式,闭式
  • 项目所在地:山东

附件详情

该项目为山东省潍坊某办公楼项目,办公楼楼地下一层,地上九层,建筑高度41.95m,,为二类高层公共建筑,总建筑面7676.63m2。空调冷源采用12台FM-20L型模块化风冷式冷水机组(分为两组),冷水供、回水温度为7/12 °C;风冷式冷水机组布置在二层屋顶。
该资料包含空调平面图,系统图,地下室通风排烟图,设计施工说明等。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

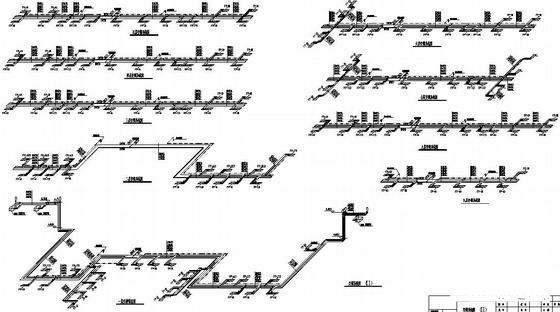

  • 办公楼空调图纸 - 1
    办公楼空调图纸 - 1

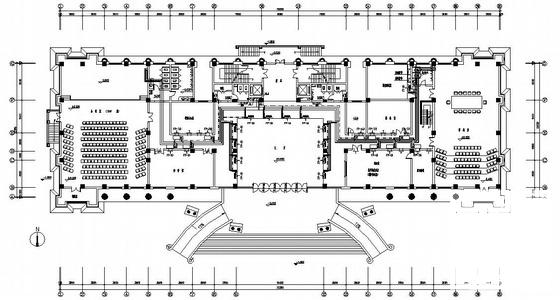

  • 办公楼空调图纸 - 2
    办公楼空调图纸 - 2

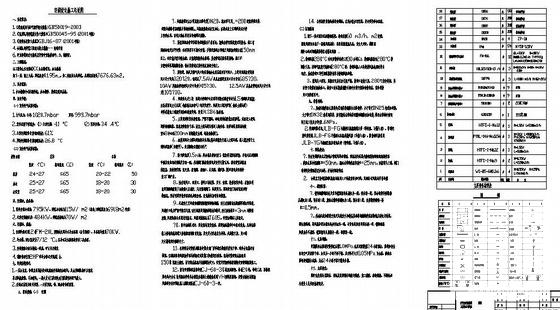

  • 办公楼空调图纸 - 3
    办公楼空调图纸 - 3
以上是部分截图,请下载附件后查看完整高清内容
