27540平米地上16层办公楼空调CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计面积:27540平方米
  • 建筑地上层数:16层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:18张
  • 设计内容:空调,通风,冷热源,其它
  • 冷热源:电动压缩式冷水机组
  • 水系统:双管制,同程式,异程式
  • 节点大样:集分水器
  • 项目所在地:福建

附件详情

该项目位于厦门市,总建筑面积为27540平方米,建筑总高度66.3米;地下一层,地上十六层。地下一层为停车场,一至三层为营业大厅,四至十六层为办公室。该项目采用水冷螺杆式冷水机组三台。该资料包含空调平面图、系统图、机房图、设计说明等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

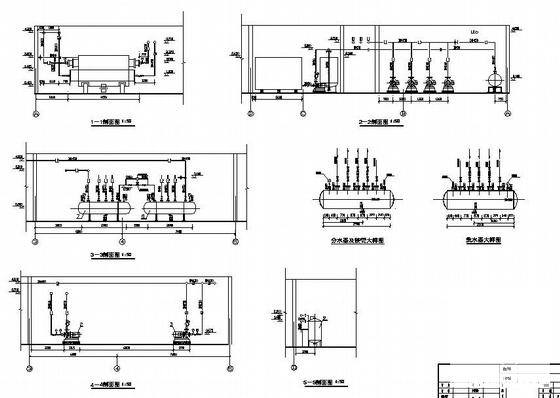

  • 办公楼空调图纸 - 1
    办公楼空调图纸 - 1

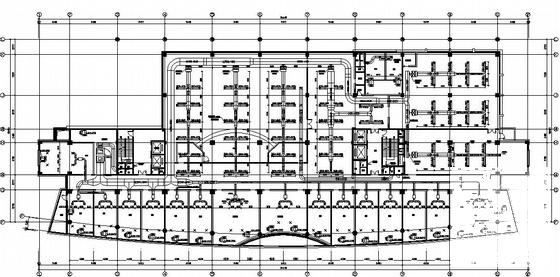

  • 办公楼空调图纸 - 2
    办公楼空调图纸 - 2

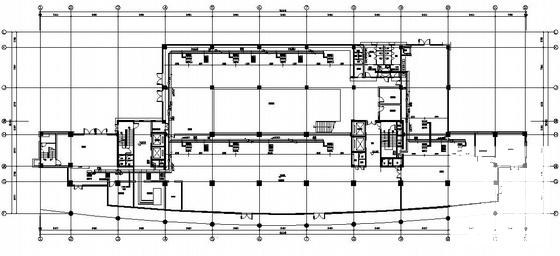

  • 办公楼空调图纸 - 3
    办公楼空调图纸 - 3

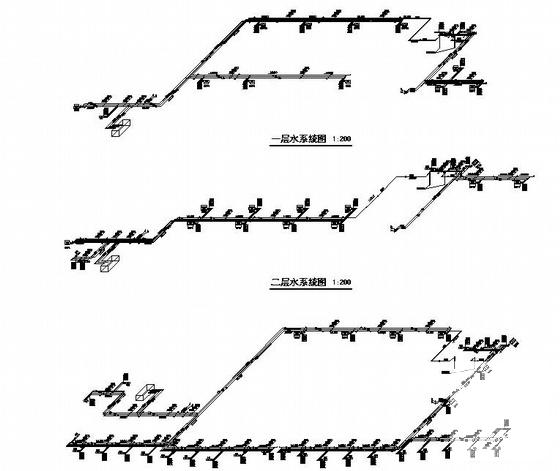

  • 办公楼空调图纸 - 4
    办公楼空调图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
