5层框架结构综合楼结构设计施工CAD大样图
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：甲级
- 抗震设防烈度：8度抗震
- 风压：0.30kN/平方米
- 雪压：0.30kN/平方米
- 参考图纸：16张
- 设计年代：近代
附件详情
本子项为四川某综合楼，地上五层，高为16.5米，采用框架结构，基础为旋挖成孔灌注桩，8度设防。
该资料包含：
结构设计说明

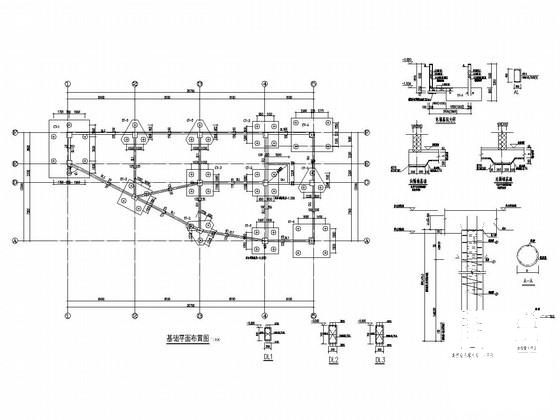

、基础平面布置图、柱平面布置图、柱大样图、结构
平面布置图
、梁平法施工图、
楼梯详图
等共16张图纸。

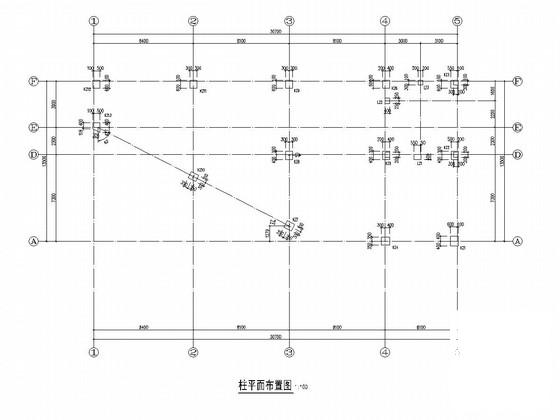

柱平面布置图

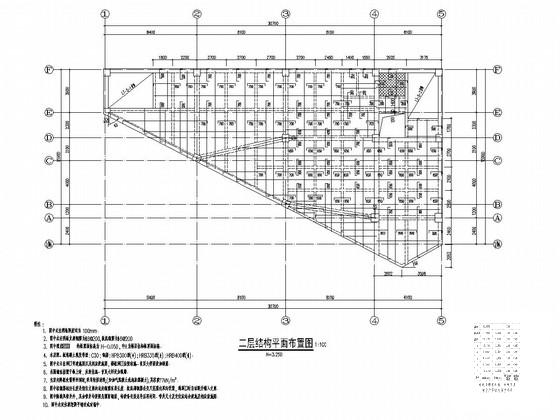

二层结构平面布置图

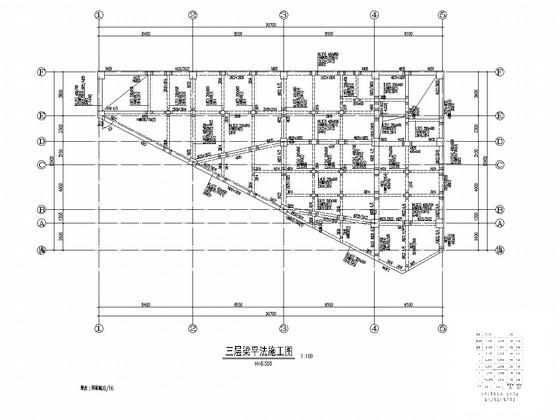

三层梁平法施工图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
框架结构综合楼 - 1 -
框架结构综合楼 - 2 -
框架结构综合楼 - 3 -
框架结构综合楼 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-09
- 评论次数：0
- 浏览次数：0
- 文件大小：6.69 MB
- 收藏次数：0
-
文件名称：
附件-995887775887888807779.zip
