2层框架结构山地别墅结构施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 参考图纸:11张

附件详情

本图纸为某二层钢筋混凝土框架结构别墅,建筑物高度为7.1m,该项目框架结构采用平面整体表示方法。基础采用独立基础,7度设防。

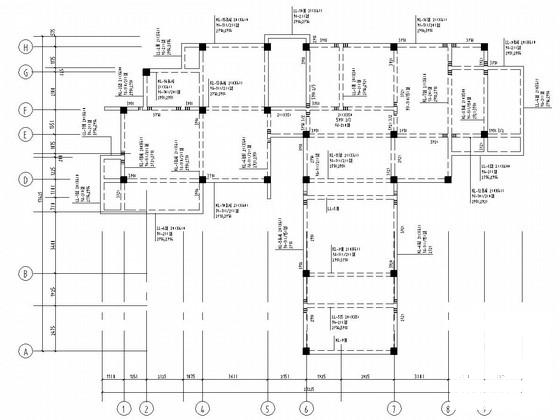

该资料包含:柱平面整体配筋图、基础平面布置图、梁平面整体配筋图、结构 平面布置图 、楼梯结构图、平面图、立面图、剖面图等共11张图纸。

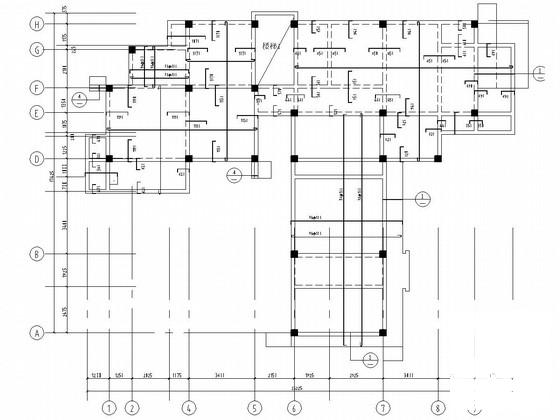

结构平面布置图

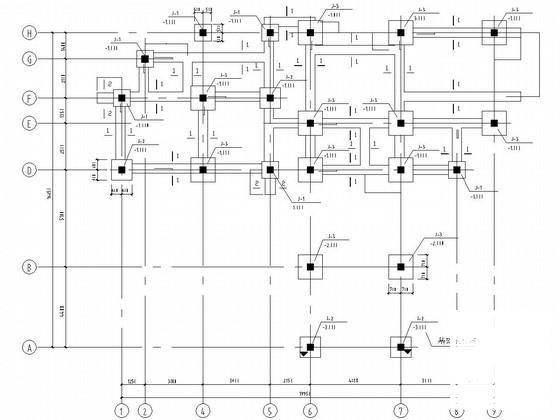

基础平面布置图

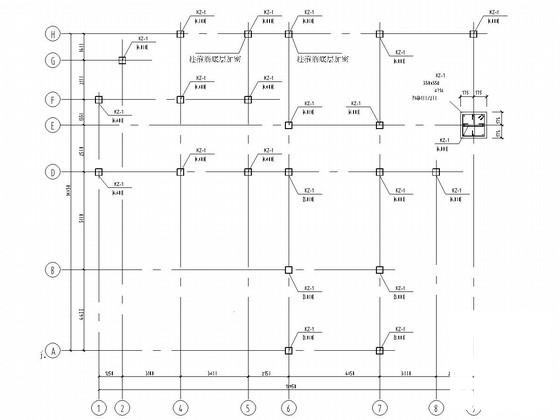

柱平面整体配筋图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 别墅结构施工图纸 - 1
    别墅结构施工图纸 - 1
  • 别墅结构施工图纸 - 2
    别墅结构施工图纸 - 2
  • 别墅结构施工图纸 - 3
    别墅结构施工图纸 - 3
  • 别墅结构施工图纸 - 4
    别墅结构施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
