2层轨道交通综合基地联合检修库结构设计施工CAD图纸

附件详情

该项目为轨道交通车辆段联合检修库。由库与办公楼两个单体组成。办公楼为2层现浇混凝土框架结构，轴线长度为267.1m;宽度为9.0m。建筑高度为10.50m。设置4道伸缩缝。库部分为一层门式刚架，总长度为267.1m，柱距6m；跨度分别为27.4m、21.3m、26m、18m；其中15~22轴门式刚架竖向布置，柱距9m，跨度28.7m。
基础采用桩基础，桩型为钻孔灌注桩，桩径600mm，基础设计等级为丙级，抗震设防烈度为7度。

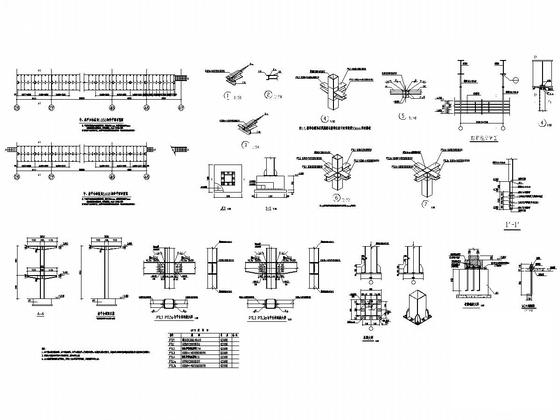

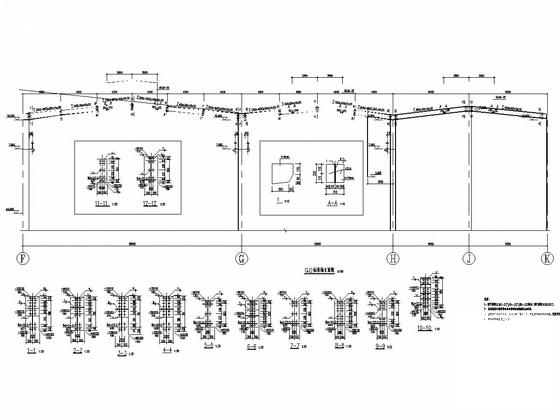

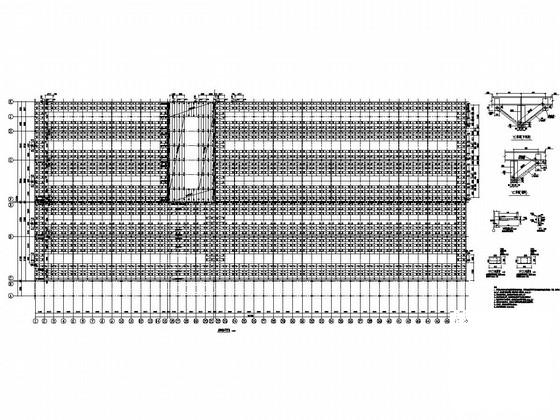

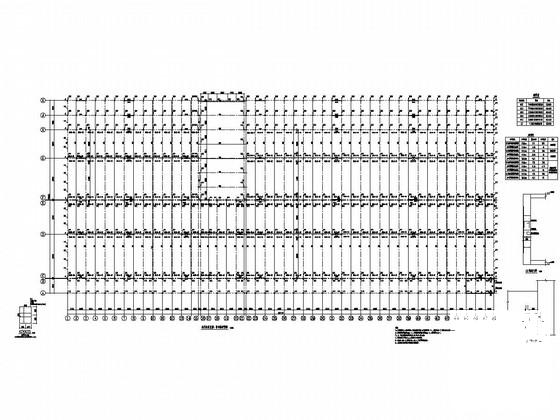

该资料包含：设计总说明，桩位布置图，承台及系梁布置图，承台详图，检修平台布置图，柱及柱间支撑、吊车梁布置图，天窗架及支撑系统布置图，钢架图，吊车梁图，移车台基础、架车机电缆井、轮对转盘基础、转向架基础等共计40张图。
分享投稿时间：近几年3月。
