2层联合检测车间结构设计CAD施工图纸

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:多层厂房
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构,钢结构
  • 钢筋混凝土结构:框架
  • 钢结构:门式刚架,轻钢结构
  • 基础形式 :独立基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 结构最大跨度:24m
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:23张
  • 设计年代:近代

附件详情

结构设计总说明、基础平面图、独立基础大样、桩基础配筋图、柱网平面布置图、吊车梁平面布置图、柱间支撑布置图、屋面结构平面布置图、屋面檩条平面布置图、墙檩布置图、结构 平面布置图 、现浇板配筋图、 节点详图 、附房部分屋面梁、板配筋图、钢架图共23张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 车间结构设计 - 1
    车间结构设计 - 1

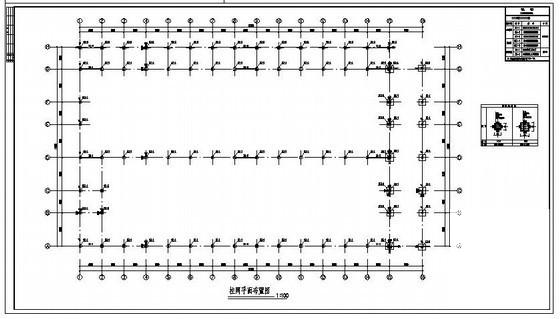

  • 车间结构设计 - 2
    车间结构设计 - 2
  • 车间结构设计 - 3
    车间结构设计 - 3
  • 车间结构设计 - 4
    车间结构设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
