污水厂絮凝池及过滤器结构CAD施工图纸

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度抗震
  • 参考图纸:9张
  • 设计年代:近代

附件详情

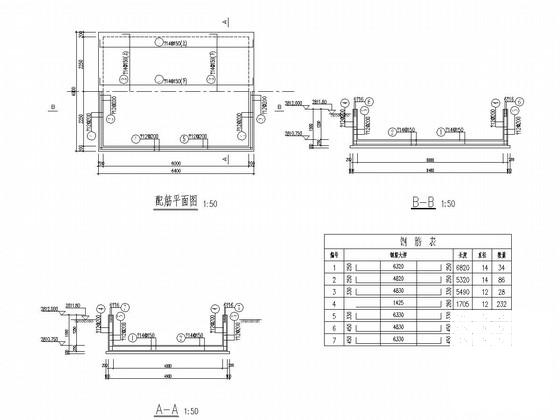

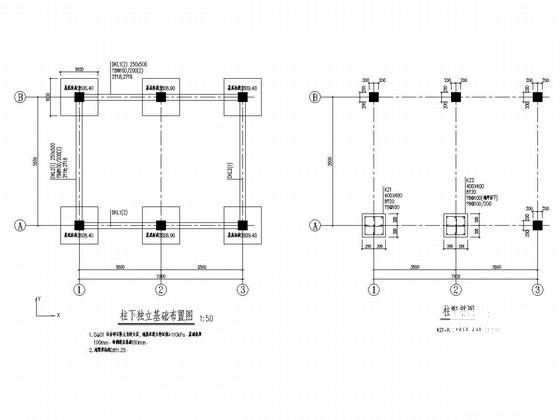

该项目是污水厂絮凝池及过滤器项目,该资料包含: 结构设计说明 ,絮凝池池顶平面图,絮凝池池壁平面图,絮凝池配筋图,闸门预埋件布置图,配筋平面图,柱下独立基础布置图,屋面梁板图等共计9张图。
分享投稿时间:近几年1月。

絮凝池及过滤器结构图

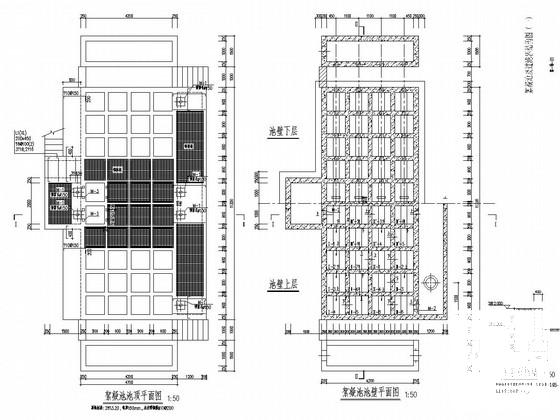

絮凝池池壁平面图

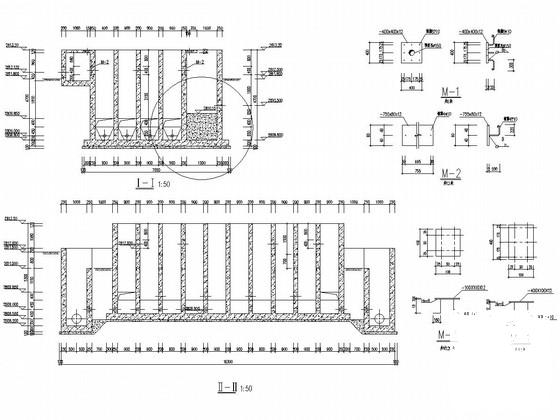

絮凝池及过滤器剖面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 污水过滤器结构 - 1
    污水过滤器结构 - 1
  • 污水过滤器结构 - 2
    污水过滤器结构 - 2
  • 污水过滤器结构 - 3
    污水过滤器结构 - 3
  • 污水过滤器结构 - 4
    污水过滤器结构 - 4
以上是部分截图,请下载附件后查看完整高清内容
