自来水厂扩建工程滤池及沉淀池CAD施工图纸

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：无
• 类型：自来水厂
• 处理技术：其他
• 工艺流程选介：其他
• 设计阶段：施工图设计
• 参考图纸：10-20张
• 图纸年代：近代

附件详情

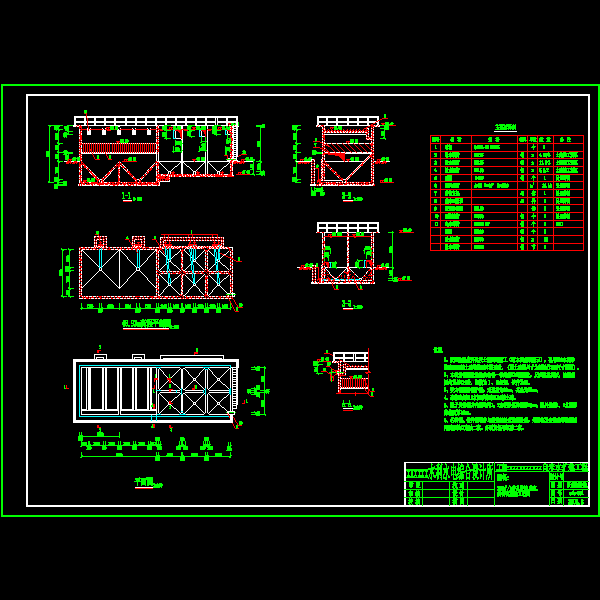

厦门某自来水厂扩建工程240m3/h穿孔旋流反应、斜管沉淀池工艺图及重力式无阀滤池图纸。
1、设计水量按净产水量再加4%考虑，滤速采用10米/时，平均冲洗强度采用15升/秒米，冲洗历时5分钟；
2、滤料应严格筛，在试冲洗时会带走一定量的细颗粒滤料，因此，在装料时，应比设计厚度多加50mm；
3、为保证落水畅通，虹吸辅助管应避免弯折，以直接插入排水井为宜；
反应池池壁开孔按土建图纸施工（即本图虚线所示），再用M10水泥砂浆砌MU10粘土砖填筑至本图要求，（因土建图尺寸为超运行50%尺寸预留）。
该资料钢筋砼结构的构件一律选用C25现浇砼，反应池底找坡，池底垫层均选用C10砼，钢筋为Ⅰ、Ⅱ级钢，铁件为A3。
受力钢筋净保护层：走道板为10mm，其余为25mm。
砌体选用M10水泥砂浆砌MU10粘土砖。

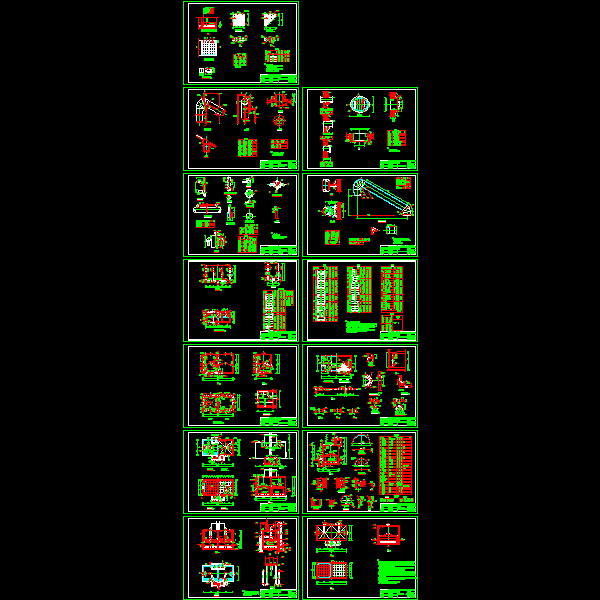

图纸主要包括斜管沉淀池及重力式无阀滤池详图，共14张图纸。

2

20083261206535496344.dwg

20083261206534949308.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
