表水净水车间CAD施工图纸(斜管沉淀池)(dwg)

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：无
• 类型：其他
• 处理技术：沉淀,过滤,其他
• 工艺流程选介：其他
• 设计阶段：施工图设计
• 参考图纸：20张以上

附件详情

净水车间日处理水量2.625万立方米（含水厂自用水）。
主净水车间为一综合净水构筑物，包括稳压配水井、机械混合池、折板反应池、斜管沉淀池、滤池净水构筑物；还包括反冲洗水泵房、鼓风机房、控制室及堆砂场等附属建筑。
混合反应沉淀设计说明：
混合采用机械搅拌混合池，混合时间1.33分钟。
滤池设计说明：
本滤池采用普通快滤池，由于该水源工程源水取自铁甲水库，常年进水浊度较低， 基本属于低温低浊水，故设计铺设均质石英砂 。

2

某地表水综合水处理车间1～8.dwg

某地表水综合水处理车间9～16.dwg

某地表水综合水处理车间17～24.dwg

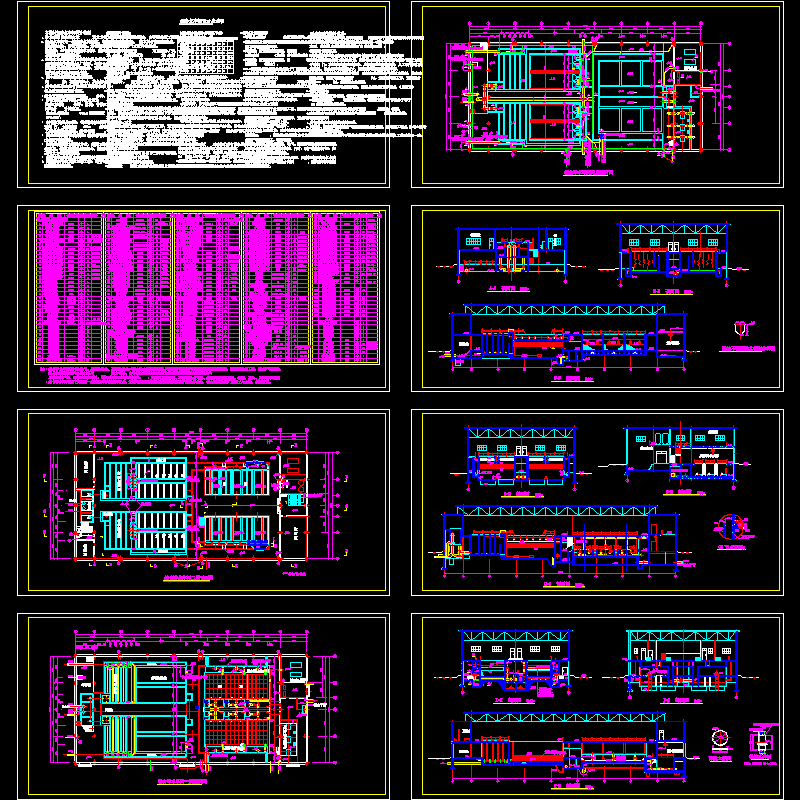

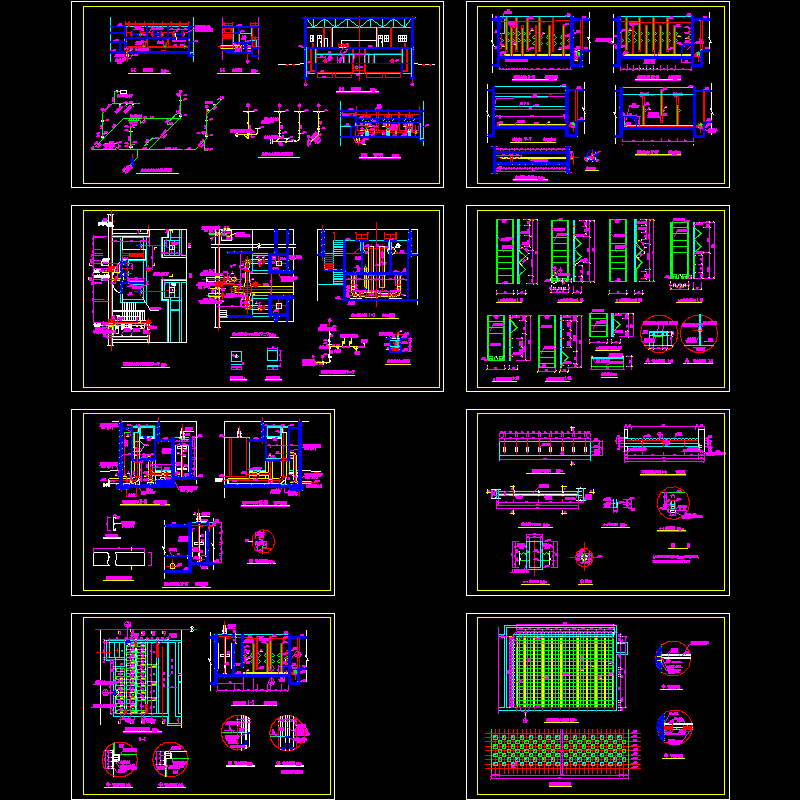

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
