2057.22平米4层框架结构古建中医院国医堂结构施工CAD图纸

附件详情

该项目是中医院国医堂项目，地上4层，框架结构，建筑设计面积：2057.22平方米，总高度16.245m， 抗震设防烈度：7度，采用柱下独立基础。

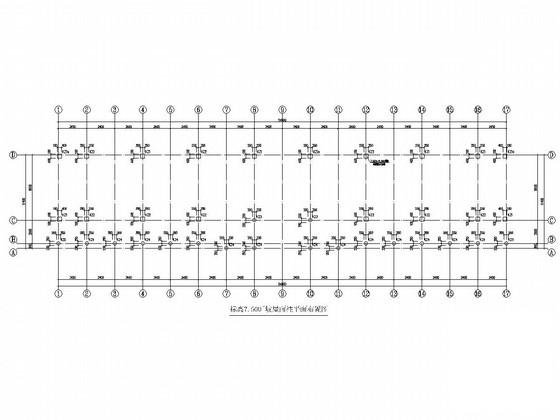

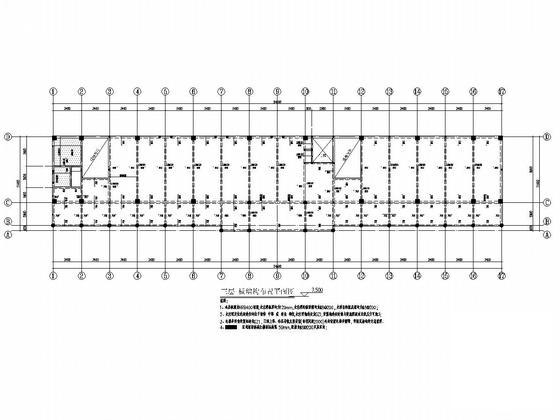

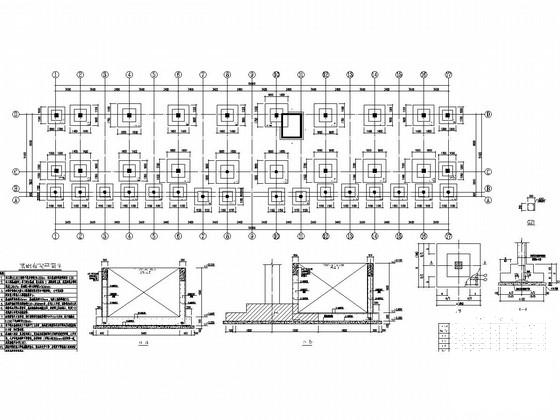

结构专业该资料包含：框架结构设计总说明，基础平面布置图，基础顶~坡屋面柱 平面布置图 ，各层梁平法施工图，板结构布置平面图，楼梯大样详图等共计16张图。

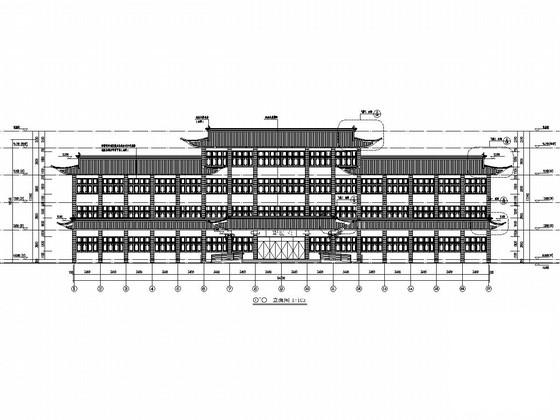

建筑专业该资料包含：建筑设计说明，平面图，立面图，剖面图， 楼梯详图 ，节点详图等共计12张图。
分享投稿时间：近几年10月。
